RS485 خروجی Split Type Ultrasonic Level Difference Meter با محدوده 5-30M و دقت 0.5%-1%

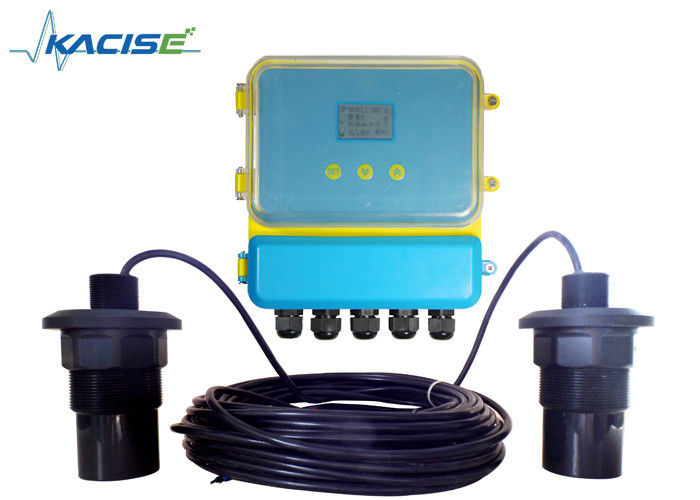

اندازه گیری تفاوت سطح فوق صوتی نوع تقسیم از دو سنج تشکیل شده است. معمولاً در جلوی و پشت شبکه های ضخیم و نازک نصب می شود تا تفاوت قبل و پشت شبکه را اندازه گیری کند.وقتی که تفاوت به مقدار تنظیم شده برسد، دستگاه خرده سازی شروع به کار برای تمیز کردن لجن می کند و زمانی که تفاوت کمتر از مقدار تنظیم شده باشد متوقف می شود.

ساختار محصول

روش نصب مشابه اندازه گیری مایع است. آن را می توان بر روی فلنج که لوله متصل شده مخزن را متصل می کند نصب کرد.محور باید به خروجی مخزن یا عمودی به سطح رسانه باشد، سُند بايد بتونه از لوله متصل خارج بشه.

اندازه گیری تفاوت سطح فوق صوتی که دارای منوی چینی و انگلیسی و راه اندازی ساده است، می تواند نیازهای مختلف مشتری را برآورده کند.سپس چند پارامتر تنظیم کنید، شروع به کار ميکنه

کار ساده:

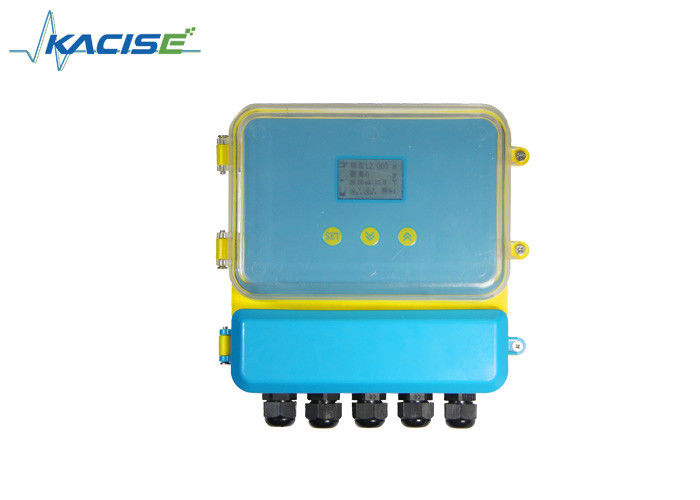

1. کلید: محصولات ما را می توان از طریق سه کلید در پانل دگرگونی کرد. سپس، مقدار اندازه گیری شده توسط LED نشان داده می شود.



2. پس از روشن شدن محصول ما، کلید SET را برای دو ثانیه فشار دهید و به منوی سطح اول وارد شوید.
3. مقدار ارتفاع سنج ((No.1) ورودی به صفر مرجع 1، موقعیت صفر مرجع 1 را می توان در جدول ساختار در منوی یافت.(ارتفاع سُند فاصله از سطح پرتاب سُند به پایین است).
4. مقدار ارتفاع سنجه ((No.2) ورودی به صفر مرجع ۲. موقعیت صفر مرجع ۲.
5. مجموعه ¥4mA ¥ مربوط به ارزش تفاوت و ¥20mA مربوط به ارزش تفاوت است.
6. 4mA به مقدار تفاوت مربوط می شود: خروجی 4mA است، زمانی که مقدار تفاوت برابر با مقدار تنظیم است.
7. 20mA به مقدار تفاوت مطابقت دارد:خروج 20mA است، زمانی که مقدار تفاوت برابر با مقدار تنظیم است.
8. به عنوان ارزش تفاوت مربوطه و "20mA ارزش تفاوت مربوطه، لطفا عکس ساختار منوی را بررسی کنید.

متری تفاوت سطح فوق صوتی (مواد، مایع) ، برای اندازه گیری تفاوت های ارتفاعی سطح یا سطح مواد در دو ظرف مختلف استفاده می شود.

سیم کشی الکتریکی از متریال تفاوت سطح فوق صوت

ترمینال اندازه گیری تفاوت سطح فوق صوتی

زمین بندی: اولین ترمینال زمین ساز باید در واقع زمین باشد. ترمینال زمین را با دستگاه های دیگر به اشتراک نگذارید. ترمینال چهارم را بردارید. ترانسدوسر: قرمز: ترانس_ن ترانسدوسر n آبی:Temp n + حسگر دما + سیاه: GND سیم زمین یک سنجه: n=1، دو سنجه، n=1,2 جریان:?? جریان+?? اتصال mA n+؛ ?? جریان-?? اتصال mA n- / GND یک سنجه: n=1، دو سنجه، n=1,2 رله:RLlnA و RLnB باز نشان می دهند؛نمایشگاه RLnA و RLnC بسته شد. سُند تک: n=1,2 سُند دوگانه، n=1,2,3,4 قدرت: قدرت AC متصل L، N قدرت DC: 24V + متصل 24VDC +، GND متصل 24VDC-

يادداشت:

• 1 تاخیر 1 برای آژیر 1 استفاده می شود، تاخیر 2 برای آژیر 2 استفاده می شود. تاخیر 3 و تاخیر 4 برای آژیر تفاوت استفاده می شود.
• 2 ★ خروجی mA1 + و mA- جریان فرقی است. خروجی پیش فرض mA2 + و mA- جریان سنجه 2 است یا جریان سنجه 1 را انتخاب کنید.(انتخاب از حالت کار 9 ------- 2 خروجی mA 2 ) ★ به عنوان حالت اجرا از سطح مواد دوگانه، خروجی mA 1+ و mA- جریان سنجه 1 است. خروجی mA2+ و mA- جریان سنجه 2 است.

کارت دریافت گارانتی از سطح سنج فوق صوتی و تفاوت سطح سنج فوق صوتی

دستورالعمل های کارت گارانتی از سطح سنج فوق صوتی

1. لطفا کارت گارانتی را نشان دهید، زمانی که کاربر نیاز به تعمیر و نگهداری دارد. در طول دوره گارانتی، خرابی ناشی از استفاده عادی می تواند از تعمیر و نگهداری رایگان با توجه به کارت گارانتی لذت ببرد.
2. دوره ی گارانتی: دوره ی گارانتی محصول از تاریخ پذیرش در عرض 12 ماه آغاز می شود.

وضعیت زیر بدون ضمانت رایگان:

1. محصول یا سایر اجزای خارج از دوره ی گارانتی
2. به دلیل محیط استفاده نمی تواند نیازهای محصول را برآورده کند، در نتیجه سخت افزار کار نمی کند.
3. به دلیل محیط ضعیف برق یا اجسام خارجی در دستگاه، در نتیجه منجر به خرابی یا آسیب.
4. به خاطر عدم پيروي از آن ها بر اساس دستورات عمليات و ملاحظات، در نتيجه، منجر به شکست مي شود.
5. به خاطر عوامل نیروی فوق العاده مانند برق، آب، آتش و سایر عوامل طبیعی، در نتیجه، منجر به خرابی می شود.
6. به خاطر تعمیرات غیرمجاز، اصلاحات غیرمجاز، سوءاستفاده، در نتیجه، منجر به شکست می شود.

1. لطفاً اين دستورالعمل ها رو نگه دار کارت گارانتي رو در امان نگه دار، بدون پرداخت گمشده

اختیار تفسیر این کارت تضمین به شرکت ما تعلق دارد، ما حق تغییر محتوای این کارت را بدون اطلاع قبلی داریم.
