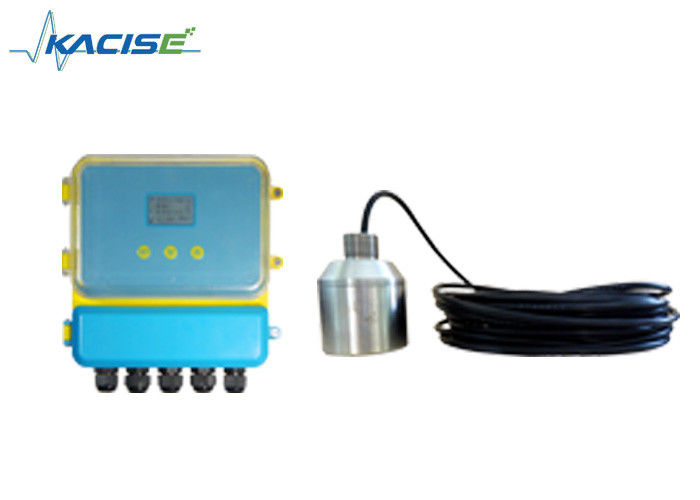

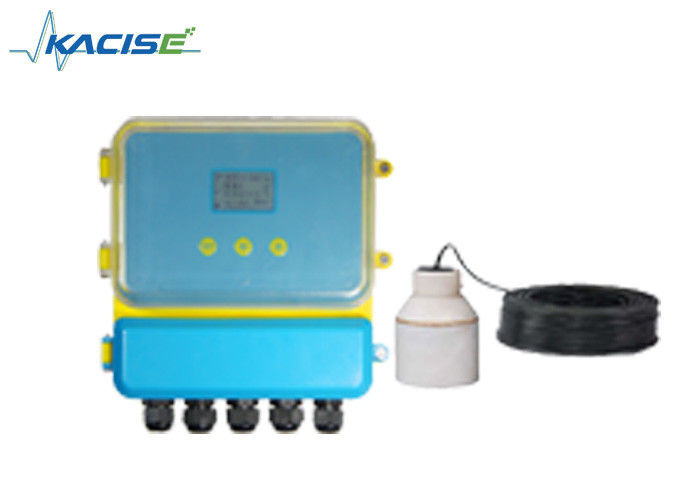

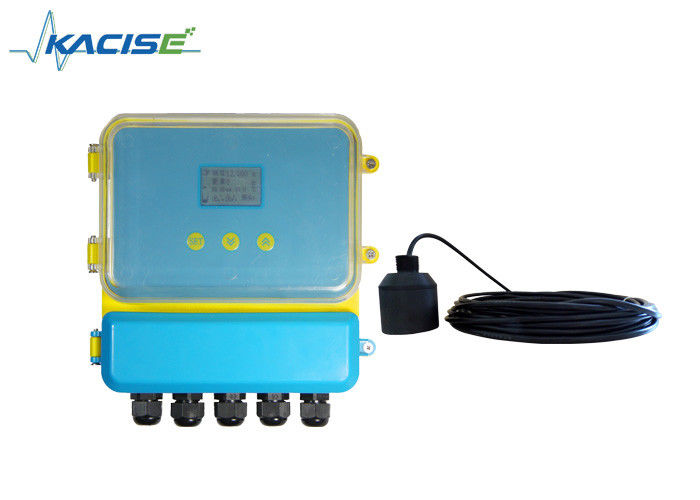

سنجه سطح گل با دقت بالا با خروجی RS485 و محدوده 5-70M برای اندازه گیری لجن

سطح گل سنج اولتراسونیک، همچنین به عنوان ابزار رابط لجن اولتراسونیک شناخته می شود، برای کارهای قابل اعتماد طولانی مدت در زمینه های صنعتی و شهری طراحی شده است.
با تجزیه و تحلیل انتشار آلتراسونیک و اکو مواد جامد معلق در آب، می توان ارتفاع لجن را محاسبه کرد. زمانی که سنسور به مدت 5 تا 10 سانتی متر در آب غوطه ور شود کار می کند.
سطح گل سنج اولتراسونیک برای رودخانه ها، دریاچه ها، مخزن، آبراه، بندر، اندازه گیری سطح مقطع زیر آب در اعماق دریا، اندازه گیری توپوگرافی زیر آب و ناوبری و تشخیص زیر آب و غیره مناسب است.
می تواند به طور مداوم به مدت 24 ساعت کار کند و انتقال داده را در زمان واقعی انجام دهد.

روش نصب مانند اندازه گیری مایع است. می تواند روی فلنجی که لوله متصل ظرف را به هم متصل می کند نصب شود. محور باید به سمت خروجی ظرف یا عمود بر سطح رسانه باشد، پروب باید بتواند از لوله متصل خارج شود.

تفاوت سنج سطح اولتراسونیک که دارای منوی چینی و انگلیسی و راه اندازی ساده است، می تواند نیازهای مختلف مشتری را برآورده کند. به طور معمول، پس از دنبال کردن دستورالعمل نصب، و سپس تنظیم چندین پارامتر، شروع به کار می کند.

1. کلید: محصولات ما را می توان از طریق سه کلید در پانل اشکال زدایی کرد. سپس مقدار اندازه گیری شده توسط LED نشان داده می شود.

2. پس از روشن شدن محصول، کلید SET را دو ثانیه فشار دهید و وارد منوی سطح اول شوید.
3. مقدار ارتفاع پروب (شماره 1) ورودی به "مرجع صفر 1"، "مرجع صفر 1" موقعیت جدول ساختار را می توان در منو پیدا کرد. (ارتفاع کاوشگر فاصله از سطح پرتاب کاوشگر تا پایین است).
4. مقدار ارتفاع پروب (شماره 2) به "مرجع صفر 2" وارد می شود. موقعیت "مرجع صفر 2" را می توان عکس ساختار منو پیدا کرد.
5. "4mA" مربوط به مقدار اختلاف و "20mA مربوط به مقدار تفاوت است" را تنظیم کنید.

• 4 میلی آمپر مربوط به مقدار اختلاف است: خروجی 4 میلی آمپر است، زمانی که مقدار تفاوت برابر با مقدار تنظیم است.
• 20 میلی آمپر مربوط به مقدار تفاوت است: خروجی 20 میلی آمپر است، زمانی که مقدار تفاوت برابر با مقدار تنظیم است.
• "از آنجایی که مقدار اختلاف مربوطه و "20mA مربوط به مقدار اختلاف است، لطفاً عکس ساختار منو را بررسی کنید.

اندازه گیری اختلاف سطح اولتراسونیک (ماده، مایع)، برای اندازه گیری اختلاف ارتفاع سطح یا سطح مواد در دو ظرف مختلف استفاده می شود.

سیم کشی برق سنج اختلاف سطح اولتراسونیک

اتصال به زمین: اولین ترمینال زمین ابزار باید در واقع به زمین متصل شود. ترمینال زمین را با دستگاه های دیگر به اشتراک نگذارید. ترمینال 4 را تحویل بگیرید. مبدل:

• قرمز: Trans_n مبدل n
• آبی: Temp n + سنسور دما +
• مشکی: سیم ارت GND
• پروب تک: n=1، پروب های دوتایی، n=1،2 جریان:"جریان＋"اتصال mA n+; "جریان" mA n-/GND را وصل کنید
• پروب تک: n=1، پروب های دوتایی، n=1،2 رله:RLlnA و RLnB باز نشان می دهند. RLnA و RLnC بسته شده اند. پروب تک: n=1،2 پروب دوتایی، n=1،2،3،4
• برق: برق AC اتصال L، N برق DC: 24V+ اتصال 24VDC+، اتصال GND 24VDC-

① تاخیر 1 برای هشدار probe1 استفاده می شود، تاخیر 2 برای هشدار probe2 استفاده می شود. تاخیر 3 و تاخیر 4 برای هشدار تفاوت استفاده می شود.
②
★ خروجی mA1+ و mA- جریان اختلاف است. خروجی پیش‌فرض mA2+ و mA- جریان پروب 2 است یا جریان پروب 1 را انتخاب کنید.
★ به عنوان حالت در حال اجرا سطح مواد دوگانه، خروجی mA 1+ و mA－پراب 1 جریان است. خروجی mA2+ و mA－ جریان پروب 2 است.
