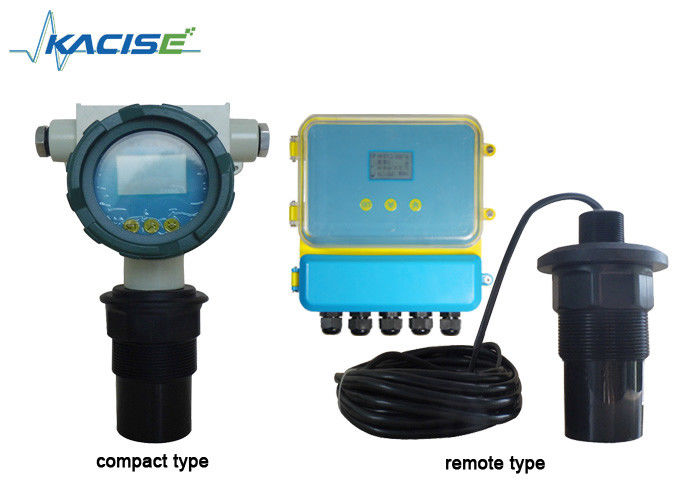

اندازه گيري سطح فوق صوتي ضد انفجار، فرستنده سطح فوق صوتي از راه دور
توضیحات محصول

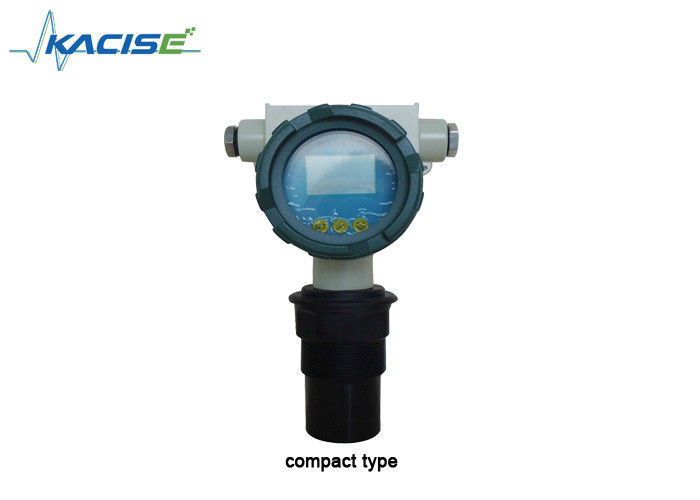

اندازه گیری سطح فوق صوتی نوع کمکت
سطح سنج فوق صوتی نوع جمع و جور یک تجهیزات کم هزینه برای اندازه گیری سطح مایع، مواد خمیر و جامد در صنعت است.صنعت متالورژیک و ماشین آلات.

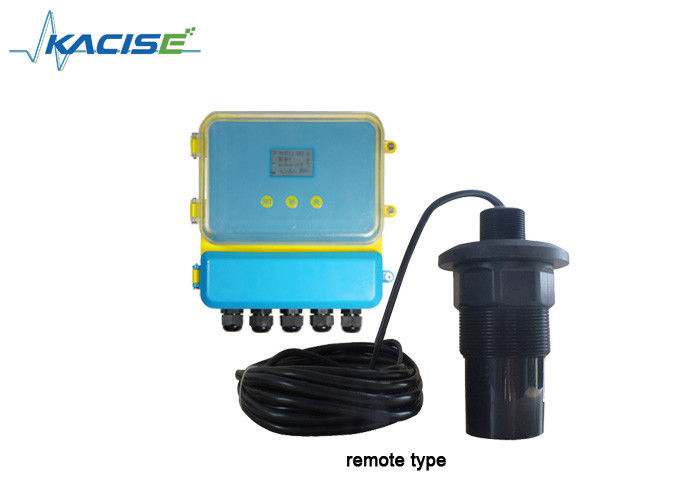

اندازه گیری از راه دور از نوع ماوراء صوت
اندازه گیری سطح فوق صوتی نوع Remort یک تجهیزات کم هزینه برای اندازه گیری سطح مایع، مدفوع و جامد در صنعت است. واحد اصلی به طور جداگانه با سنسور نصب شده است،براي مخزن مناسب تره، انبار ذخیره و نصب براکت.
این به طور گسترده ای در تصفیه آب، پروژه شهرداری، صنایع شیمیایی، متالورژیک و ماشین آلات استفاده می شود.
پارامترها
اندازه گیری سطح فوق صوتی نوع کمکت
| عملکرد |
نوع یکپارچه |
| محدوده |
5 متر، 10 متر، 15 متر، 20 متر، 30 متر، 40 متر، 50 متر، 60 متر |
| دقت |
0.5 تا 1 درصد |
| قطعنامه |
3mm یا 0.1% ((هر کدام بزرگتر است) |
| نمايش |
صفحه نمایش ال ای دی انگلیسی |
| خروجی آنالوگ |
دو سیم 4 ~ 20mA / 250Ω بار، چهار سیم 4 ~ 20mA / 510Ω بار |
| خروجی دیجیتال |
RS485، RS232 (اختیاری) |
| خروجی رله |
2 راه AC 250V / 5A یا DC 30V / 5A (اختیاری) |
| منبع برق |
پیش فرض: 24VDC، اختیاری: 220V AC+15% 50Hz |
| دمای محیط |
LED: -20 ′′+60°C، پروب: -20 ′′+80°C |
| درجه حفاظت |
LED: IP65، پروب: IP68 |
| کلاه سنج |
نه |
| نصب |
رشته یا فلنج |
اندازه گیری از راه دور از نوع ماوراء صوت
| عملکرد |
نوع تقسیم |
| محدوده |
5 متر، 10 متر، 15 متر، 20 متر، 30 متر، 40 متر، 50 متر، 60 متر |
| دقت |
0.5 تا 1 درصد |
| قطعنامه |
3mm یا 0.1% ((هر کدام بزرگتر است) |
| نمايش |
صفحه نمایش ال ای دی انگلیسی |
| خروجی آنالوگ |
چهار سیم 4 ~ 20mA / 510Ω بار |
| خروجی دیجیتال |
RS485، RS232 (اختیاری) |
| خروجی رله |
4-راه AC 250V / 5A یا DC 30V / 5A (اختیاری) |
| منبع برق |
پیش فرض: 24VDC، اختیاری: 220V AC+15% 50Hz |
| دمای محیط |
LED: -20 ′′+60°C، پروب: -20 ′′+80°C |
| درجه حفاظت |
LED: IP65، پروب: IP68 |
| کلاه سنج |
10 متر |
| نصب |
رشته یا فلنج |
نصب
ساختار محصول
اندازه گیری جامد
فلنج نصب
روش نصب مشابه اندازه گیری مایع است. آن را می توان بر روی فلنج که لوله متصل شده مخزن را متصل می کند نصب کرد.محور باید به خروجی مخزن یا عمودی به سطح رسانه باشد، سُند بايد بتونه از لوله متصل خارج بشه.
دستورالعمل های عملیاتی منوی اندازه گیری تفاوت سطح فوق صوتی
اندازه گيري تفاوت سطح فوق صوتي که دارای منوي چيني و انگليسي و ساده
معمولا، پس از پیروی از دستورالعمل نصب، سپس تنظیم چند پارامتر، آن را شروع به کار می کند.
کار ساده:
1کلید: محصولات ما را می توان از طریق سه کلید در پانل دبیگ کرد. سپس، مقدار اندازه گیری شده توسط LED نشان داده می شود.
2بعد از روشن کردن محصول ما، کلید SET را برای دو ثانیه فشار دهید و به منوی سطح اول وارد شوید.
3مقدار ارتفاع سنجه (نمره 1) ورودی به صفر مرجع 1، موقعیت صفر مرجع 1 را می توان در جدول ساختار در منوی یافت.(ارتفاع سُند فاصله از سطح پرتاب سُند به پایین است).
4. ارزش ارتفاع سنجه ((No.2) ورودی به صفر مرجع 2.
5. تنظیم 4mA برابر با ارزش تفاوت و "20mA برابر با ارزش تفاوت است.
4mA به مقدار تفاوت مربوط می شود: خروجی 4mA است، زمانی که مقدار تفاوت برابر با
تنظیم ارزش
20mA به مقدار تفاوت مطابقت دارد:خرید 20mA است، زمانی که مقدار تفاوت برابر با
تنظیم ارزش
به عنوان ارزش تفاوت مربوطه و "20mA ارزش تفاوت مربوطه، لطفا
عکس ساختار منو رو چک کن
اوهne. Appلیcaton
متری تفاوت سطح فوق صوتی (مواد، مایع) ، برای اندازه گیری تفاوت های ارتفاعی سطح یا سطح مواد در دو ظرف مختلف استفاده می شود.
.rا. Wاing
سیم کشی الکتریکی از متریال تفاوت سطح فوق صوت
ترمینال اندازه گیری تفاوت سطح فوق صوتی
دستورالعمل های سیم کشی
زمین: اولین ترمینال زمین ابزار باید در واقع زمین.
ترمینال زمینی با دستگاه های دیگر. ترمینال چهارم را بردارید.
آبی: Temp n + سنسور دما +
سیاه: سیم خاک GND
یک سُند: n=1، سُند های دوگانه، n=1,2 جریان: ۰ جریان+ ۰ اتصال mA n+
¥ جریان- ¥ اتصال mA n-/GND
یک سُند: n=1، سُند های دوگانه، n=1,2 رله:RLlnA و RLnB باز هستند.
نمایش RLnA و RLnC بسته شد.2,3,4
قدرت: قدرت AC متصل L، N قدرت DC: 24V + متصل 24VDC +،
GND متصل 24VDC-
يادداشت:
1 تاخیر 1 برای زنگ سنجه1 استفاده می شود، تاخیر 2 برای زنگ سنجه2 استفاده می شود.
تاخیر 3 و تاخیر 4 برای آژیر تفاوت استفاده می شود.
2 ★ خروجی mA1+ و mA- جریان فرقی است.
خروجی پیش فرض mA2 + و mA- جریان سنجه 2 است یا جریان سنجه 1 را انتخاب کنید. (( از حالت کار 9 انتخاب کنید ------- 2 خروجی mA 2 )
★ به عنوان حالت اجرا از سطح مواد دوگانه، خروجی از mA 1+ و mA- جریان سنجه 1 است. خروجی از mA2+ و mA- جریان سنجه 2 است.
کارت دریافت گارانتی از سطح سنج فوق صوتی و تفاوت سطح سنج فوق صوتی
| نام |
|
| آدرس |
|
| شخص تماس |
|
تلفن |
|
| مدل محصول |
|
شماره محصول |
|
| تاریخ پذیرش |
|
هزینه نصب |
|
دستورالعمل های کارت گارانتی از سطح سنج فوق صوتی
| مدل محصول |
|
شماره محصول |
|
| تاریخ پذیرش |
|
هزینه نصب |
|
1سیاست ضمانت:
1. لطفا کارت گارانتی را نشان دهید ، زمانی که کاربر نیاز به تعمیر و نگهداری دارد. در طول دوره گارانتی ، خرابی ناشی از استفاده عادی می تواند از تعمیر و نگهداری رایگان با توجه به کارت گارانتی لذت ببرد.
2دوره ی گارانتی: دوره ی گارانتی محصول از تاریخ قبول در عرض 12 ماه آغاز می شود.
وضعیت زیر بدون ضمانت رایگان:
1محصول یا سایر اجزای خارج از دوره گارانتی.
2به دلیل محیط استفاده نمی تواند نیازهای محصول را برآورده کند، در نتیجه سخت افزار کار نمی کند.
3. به دلیل محیط ضعیف برق یا اجسام خارجی در دستگاه، به عنوان یک نتیجه، منجر به شکست یا آسیب.
4. به خاطر عدم پيروي از آنها با توجه به دستور کار و ملاحظات، به عنوان یک نتیجه، منجر به شکست.
5. به علت عوامل نیروی فوق العاده مانند برق ، آب ، آتش و سایر عوامل طبیعی ، در نتیجه ، منجر به شکست می شود.
6به خاطر تعمیرات غیر مجاز، اصلاحات غیر مجاز، سوء استفاده، در نتیجه، منجر به شکست می شود.
يادداشت هاي محدود کننده:
1لطفاً اين دستورالعمل ها رو نگه دار کارت گارانتي رو در امان نگه دار، بدون پرداخت گمشده
اختیار تفسیر این کارت تضمین به شرکت ما تعلق دارد، ما حق تغییر محتوای این کارت را بدون اطلاع قبلی داریم.
