اندازه گیری جریان توربین با دقت بالا برای روغن زیتون و روغن نخل

turbine water flow meter

explosion proof flow meter

Place of Origin:

China

نام تجاری:

Kacise

گواهی:

CE / ISO / Explosion-proof

Model Number:

KTF

با ما تماس بگیرید

درخواست نقل قول

اندازه گیری جریان توربین با دقت بالا برای روغن زیتون و روغن نخل

جزئیات محصول

DN (mm):

DN4 ~ DN300

فشار:

1.6 مگاپاسکال، 2.5 مگاپاسکال، 4.0 مگاپاسکال، 6.3 مگاپاسکال، ویژه

متوسط:

نقص کم سرعت غیر مصرفی بدون ناخالصی

ارتباط:

RS-485 /MODBUS

دقت:

0.5 ٪ / 1.0 ٪

خروجی:

پالس، خروجی آنالوگ 4-20 میلی آمپر، RS485، هارت

مواد:

فولاد ضد زنگ/SS316L/316

منبع تغذیه:

باتری لیتیومی 12-24VDC /3.6V

کلاس حفاظت:

IP65 یا IP68

ضد:

ExmdΙΙBT4

برجسته کردن:

turbine water flow meter

explosion proof flow meter

شرایط پرداخت و حمل و نقل

Minimum Order Quantity

قیمت

قابل مذاکره

Packaging Details

Carton / Wooden Box

Delivery Time

5~8 working days

شرایط پرداخت

L/C ، D/A ، T/T ، Western Union ، MoneyGram

Supply Ability

1000pcs

محصولات مرتبط

اندازه گیری جریان گاز CO2 با دقت بالا با رابط RS485 و منبع برق DC8 ~ 36V

بهترین قیمت رو بدست بیار

اندازه گیری جریان توربین با دقت بالا برای روغن زیتون و روغن نخل

بهترین قیمت رو بدست بیار

دقت بالا 1.0٪ IP68 محافظت شده Biogas Flow Meter با خروجی 4-20mA برای اندازه گیری LPG و گاز

بهترین قیمت رو بدست بیار

دبی سنج توربین با دقت بالا ± 0.2% با ارتباط فولاد ضد زنگ 316 و RS485

بهترین قیمت رو بدست بیار

با ما تماس بگیرید

حالا تماس بگیرید

توضیحات محصول

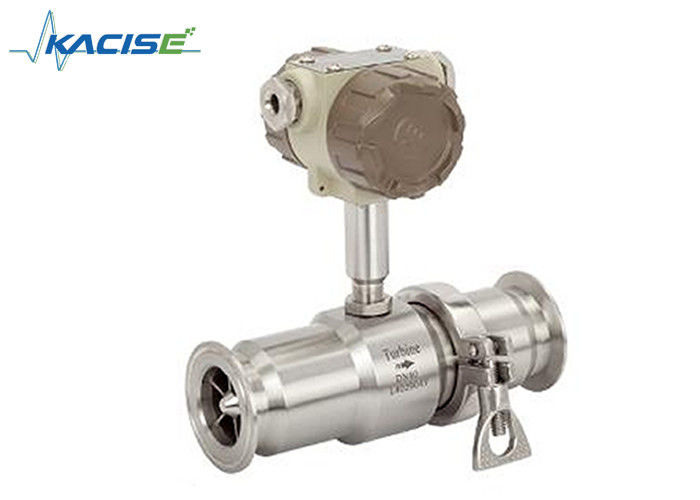

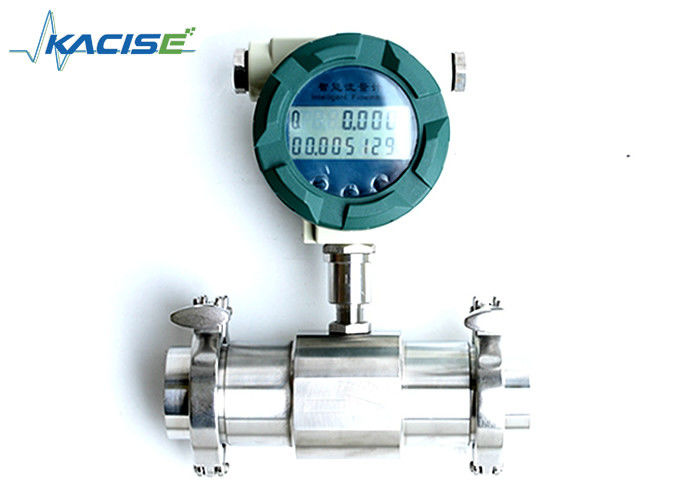

OEM Flowmeter نوع بهداشتی سه کلیمپ اتصال توربین صنعت مواد غذایی ویسکی Flowmeter / آبجو / اندازه گیری جریان شیر

توضیحات

متر جریانی توربین یک دستگاه اندازه گیری جریانی است که به طور گسترده در صنایع مانند داروسازی، مواد غذایی و نوشیدنی استفاده می شود.و پر کردنویژگی های اصلی و ویژگی های اندازه گیری جریان توربین شامل:

مواد قطعات چرخشی: قطعات چرخشی اندازه گیری جریان از یک ماده خاص ساخته شده است که به خاطر عملکرد ضد خوردگی و ضد زنگ بسیار خوبی شناخته شده است.این تضمین می کند دوام و طول عمر در محیط های صنعتی چالش برانگیز.

طراحی ساختاری: اندازه گیری جریان دارای یک ساختار طراحی شده خاص است که دقت و تکرار پذیری را افزایش می دهد.این طراحی برای دستیابی به اندازه گیری دقیق و قابل اعتماد جریان در فرآیندهای صنعتی بسیار مهم است.

کاربرد: اندازه گیری جریان به ویژه برای کاربردهای صنعت داروسازی و نوشیدنی که دقت و بهداشت عوامل حیاتی هستند مناسب است.

خواص ضد خوردگی: با توجه به انتخاب مواد و ملاحظات طراحی، اندازه گیری جریان مقاومت در برابر خوردگی را نشان می دهد.که باعث می شود آن را مناسب برای دستکاری مایعات مختلف بدون به خطر انداختن دقت باشد.

نگهداری آسان: اندازه گیری جریان برای نگهداری آسان طراحی شده است، استفاده از آن را در محیط های صنعتی که نگهداری سریع و راحت ضروری است، تسهیل می کند.

انعطاف پذیری: اندازه گیری جریان توربین انعطاف پذیر است و اجازه می دهد تا طیف وسیعی از برنامه های کاربردی مانند اندازه گیری، دسته بندی، کنترل و پر کردن را داشته باشد.سازگاری آن را به یک ابزار ارزشمند در فرآیندهای مختلف صنعتی تبدیل می کند.

اندازه گیری دقیق: اندازه گیری جریان برای ارائه اندازه گیری دقیق و قابل اعتماد جریان طراحی شده است و نیازهای دقیق صنایع مانند داروسازی و مواد غذایی و نوشیدنی را برآورده می کند.

به طور کلی، اندازه گیری جریان توربین به دلیل دوام، دقت و مناسب بودن برای صنایع که حفظ استانداردهای بهداشت بسیار مهم است، برجسته است.

ویژگی ها

دقت بالا، به طور کلی تا ± 1%R، ± 0.5%R، دقت بالا تا 0.2%R
تکرار پذیری خوب، تکرار پذیری کوتاه مدت تا 0.05٪ ~ 0.2٪، در تسویه حساب تجاری، انتخاب ترجیحی از جریان سنج است.
خروجی سیگنال فرکانس پالس، مناسب برای کل و اتصال با PC؛ هیچ تغییر صفر و مقاومت قوی در برابر تداخل
سیگنال فرکانس بالا ((3 ~ 4KHz) می تواند به دست آید، وضوح سیگنال قوی است.
محدوده گسترده، قطر متوسط و بزرگ تا 1:20، کالیبر کوچک 1:10.
ساختار جمع و جور و نگهداری راحت

مشخصات

پارامتر		ارزش	واحد
قطر	رشته	4، 6، 10، 15، 20، 25، 32، 40	mm
قطر	فلانج ((کلمپ)	15، 20، 25، 32، 40، 50، 65، 80، 100، 125150،200	mm
دقت		±1، ±0.5، ±0.2 (بر حسب نیاز)	%R
نسبت محدوده		1:10، 1:15، 1:20
مواد حسگر		304، 316 ((L) فولاد ضد زنگ
کار کردن محیط زیست	دمای متوسط	-20 تا 120	°C
	دمای محیط	-10 ~ 55	°C
	رطوبت نسبی	5 تا 90 درصد
	فشار جوی	86 تا 106	KPa
خروجی سیگنال		سنسور: سیگنال فرکانس پالس، سطح الکتریکی پایین≤0.8V، سطح بالا≥8V فرستنده: دو سیم، سیگنال جریان 4-20 mA DC
رابط ارتباطات		RS485
منبع برق		سنسور: +12V DC، +24V DC (اختیاری) فرستنده: +24V DC نوع نشانه محلی: سلول لیتیوم 3 ولت داخلی یا +24VDC خارجی
سیم انتقال سیگنال		STVPV3×0.3 (3 سیم) ، 2×0.3 (2 سیم)
فاصله انتقال		نه بیشتر از 1000	m
رابط خط سیگنال		نوع پایه: کانکتور هاوسمن یا سیم سه هسته ای نوع ضد انفجار: M20 × 1.5 (F)
درجه ضد انفجار		نوع پایه: ضد انفجار نوع ضد انفجار: ExdIIBT6
سطح حفاظت		IP65

اندازه گیری محدوده و فشار کاری

قطر (ملی متر)	محدوده استاندارد (m)³/h)	محدوده گسترده (m)³/h)	اتصال عادی فشار نامی (MPa)	فشار ویژه (MPa) (قرص فلنج)
DN4	0.04 تا 025	0.04 تا 04	اتصال رشته/6.3	10، 16، 25
DN6	0.1~0.6	0.06 ~ 06	اتصال رشته/6.3	10، 16، 25
DN10	0.2 تا 12	0.15 تا 15	اتصال رشته/6.3	10، 16، 25
DN15	0.6 ~ 6	0.4 تا 8	اتصال رشته/6.3	4.0، 6.3، 10، 16، 25
DN15	0.6 ~ 6	0.4 تا 8	اتصال فلنج/2.5	4.0، 6.3، 10، 16، 25
DN20	0.8 ~ 8	0.45 ~ 9	اتصال رشته/6.3	4.0، 6.3، 10، 16، 25
DN20	0.8 ~ 8	0.45 ~ 9	اتصال فلنج/2.5	4.0، 6.3، 10، 16، 25
DN25	۱ تا ۱۰	0.5 تا 10	اتصال رشته/6.3	4.0، 6.3، 10، 16، 25
DN25	۱ تا ۱۰	0.5 تا 10	اتصال فلنج/2.5	4.0، 6.3، 10، 16، 25
DN32	1.5 تا 15	0.8 تا 15	اتصال رشته/6.3	4.0، 6.3، 10، 16، 25
DN32	1.5 تا 15	0.8 تا 15	اتصال فلنج/2.5	4.0، 6.3، 10، 16، 25
DN40	2 تا 20	1 تا 20	اتصال رشته/6.3	4.0، 6.3، 10، 16، 25
DN40	2 تا 20	1 تا 20	اتصال فلنج/2.5	4.0، 6.3، 10، 16، 25
DN50	۴ تا ۴۰	۲ تا ۴۰	اتصال فلنج/2.5	4.0، 6.3، 10، 16، 25
DN65	7 ~ 70	۴ تا ۷۰	اتصال فلنج/2.5	4.0، 6.3، 10، 16، 25
DN80	10 تا 100	۵ تا ۱۰۰	اتصال فلنج/2.5	4.0، 6.3، 10، 16، 25
DN100	20 تا 200	10 تا 200	اتصال فلنج/2.5	4.0، 6.3، 10، 16، 25
DN125	25 تا 250	۱۳ تا ۲۵۰	اتصال فلنج/1.6	2.5، 4.0، 6.3، 10، 16
DN150	30 تا 300	15 تا 300	اتصال فلنج/1.6	2.5، 4.0، 6.3، 10، 16
DN200	80 تا 800	40 تا 800	اتصال فلنج/1.6	2.5، 4.0، 6.3، 10، 16

ابعاد

نمودار 1 (DN4 ~ DN10):سنسور جریان توربین از نوع اتصال رشته ای (از جمله بخش لوله مستقیم)

نمودار2 (DN15 ~ DN40):نقشه اندازه سنسور جریان متصل به رشته.

نمودار3 (DN4 ~ DN10):نقشه سنسور جریان توربین متصل به فلنج

روش نصب سنسور بر اساس مشخصات مختلف، استفاده از اتصال رشته یا فلنج، روش نصب در نمودار 1، 2، 3 نشان داده شده است

ابعاد نصب

قطر ((ملی متر)	L ((mm)	G	K ((mm)	D ((mm)	سوراخ
4	295	G1/2
6	330	G1/2
10	450	G1/2
15	75	G1	Φ65	Φ14	4
20	80	G1	Φ75	Φ14	4
25	100	G5/4	Φ85	Φ14	4
32	140	G2	Φ100	Φ14	4
40	140	G2	Φ110	Φ18	4
50	150		Φ125	Φ18	4
65	170		Φ145	Φ18	4
80	200		Φ160	Φ18	8
100	220		Φ180	Φ18	8
125	250		Φ210	Φ18	8
150	300		Φ240	Φ22	8
200	360		Φ295	Φ22	12

اطلاعات سفارش

مدل								ملاحظات
KTF
DN	4							4 میلی متر
	6							6 میلی متر
	10							10 میلی متر
	15							15 میلی متر
	20							20 میلی متر
	25							25 میلی متر
	32							32 میلی متر
	40							۴۰ میلی متر
	50							50 میلی متر
	65							۶۵ میلی متر
	80							80 میلی متر
	100							100 میلی متر
	125							125 میلی متر
	150							150 میلی متر
	200							200 میلی متر
نوع		N						نوع سنسور: قدرت 12 ولت یا 24 ولت، خروجی سیگنال پالس سیستم 3 سیم
		A						نوع فرستنده: قدرت +24 ولت، خروجی 2 سیم 4-20 mA
		ب						نوع هوشمند: سلول لیتیوم، شاخص محلی، بدون خروجی سیگنال
		C						نوع هوشمند: برق +24 ولت، شاخص محلی، 2 سیم 4-20mA / خروجی پالس
		C1						نوع هوشمند: برق +24 ولت، شاخص محلی، ارتباطات RS485
								پروتکل
		C2						نوع هوشمند: برق 24 ولت، شاخص محلی، پروتکل HART
دقت			05					0.5
			10					1.0
			02					0.2 (تعویض ویژه، زمان تحویل طولانی)
محدوده				W				محدوده اندازه گیری گسترش یافته
محدوده				S				محدوده اندازه گیری استاندارد
مواد بدن					S			304 SS
مواد بدن					L			316 (L) SS
ضد انفجار						N		ضد انفجار
ضد انفجار						E		ضد انفجار ExdIIBT6
درجه بندی فشار							N	نرمال
درجه بندی فشار							H (x)	فشار بالا
