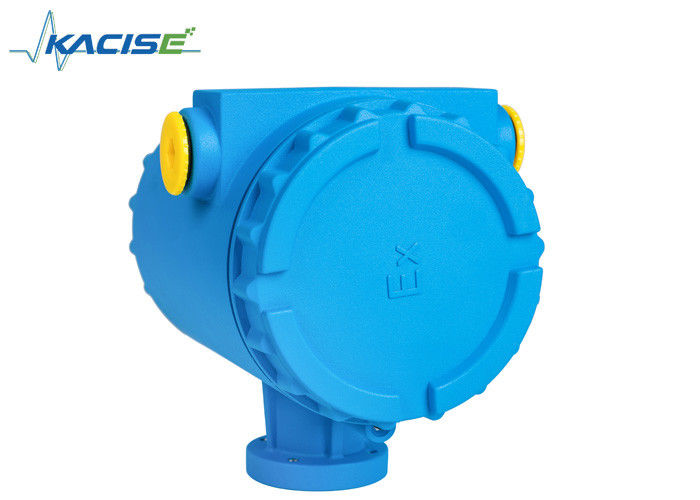

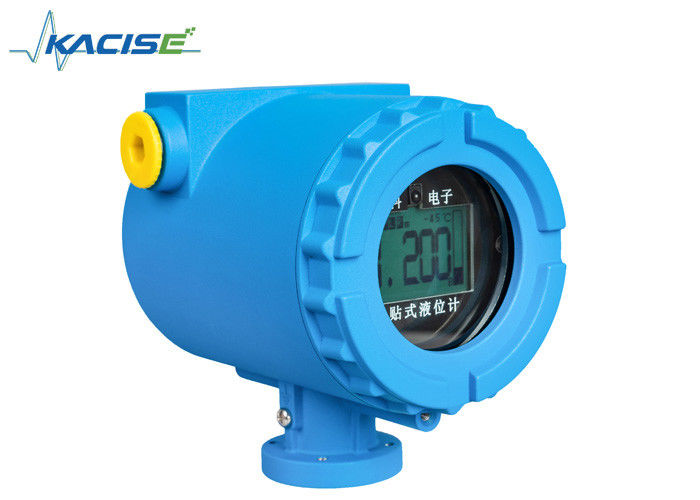

KXEUL01 مخازن نصب شده به خارج نظارت بر سطح مایعات برای مایعات بسیار خوردنی
1 اصل کار
سنسور اهرم مایع خارجی با اصل سنار، با استفاده از سنسور دمای یکپارچه برای پردازش سیگنال سونار. سنسور در دیواره بیرونی مخزن چسبیده است.استفاده از الگوریتم ثبت شده برای محاسبه ارتفاع مایع در مخزن و خروجی به یک سیستم کنترل از راه دور ((مثلا.DCS) از طریق (4-20) mA،HART، RS-485، Modbus.
بر اساس شکل سمت راست، زمان لازم برای انتقال سیگنال و سپس دریافت از سطح مایع است.سیگنال های از پردازنده وارد پردازنده می شوند و سپس توسط الگوریتم ثبت شده برای محاسبه ارتفاع مایع با توجه به فرمول پردازش می شوند:
جزئیات سریع
محل تولید:
شانسی، چین (زمین اصلی)
نام تجاری:
کاسیس
شماره مدل:
KXEUL01
استفاده:
سنسور سطح
تئوري:
سنسور فوق صوتي
محصول:
(4-20) mA، HART، RS-485، Modbus
خطای تکرار:
±5mm
قدرت:
24 ولت DC ± 5٪ ((سیستم دو سیم)
مواد خارجی:
آلومینیوم ریخته شده
حفاظت از نفوذ:
IP67
علامت ضد انفجار:
ExdmIICT6
مکان های قابل استفاده:
تمام اتمسفر گاز های انفجاری به جز معدن زغال سنگ
دمای محیط برای پنل کاربری:
-40 درجه فارنهایت تا +140 درجه فارنهایت
دمای محیط برای سُند فوق صوتی:
-40 درجه فارنهایت تا +212 درجه فارنهایت
ضخامت دیواره مخزن قابل اندازه گیری:
حداکثر 70 میلی متر
توانایی عرضه
ظرفیت عرضه: 300 قطعه در ماه
بسته بندی و تحویل
جزئیات بسته بندی
1 مجموعه در 1 کارتون با اندازه 770*290*200 ((mm) یا 600*290*200 (mm)
بندر
لیان یونگانگ/شانگهای/تیانجین یا بندر دیگری بر اساس درخواست مشتری
مخازن نصب شده به طور خارجی نظارت بر سطح مایع برای مایعات بسیار خوردنی
- نصب غیر مخرب-- هیچ حفاری در دیوار مخزن. فقط بر روی مخزن با مکندهای مغناطیسی، چسب یا پشتیبانی متصل کنید. بدون جوش و بدون اختلال در استفاده عادی مخزن،به ویژه برای مخازن دارای مواد سمی قابل استفاده است، مایع آلی قوی و خوردنی در داخل
- نصب آن باعث اختلال در استفاده عادی از مخزن نمی شود.
- هیچ نیاز ویژه ای برای مواد متوسط و مخزن وجود ندارد.
- ضد انفجار
- در شرایط پیچیده ای قابل استفاده است.
- تکنولوژی تنظیم خود برای اطمینان از عملکرد پایدار
- کالیبراسیون اتوماتیک
- قابلیت ضد تداخل قوی
تکنولوژی پیشرفته چه می تواند انجام دهدنصب غیر مخرببهت بده؟
اينطورهامن و راحتوپس انداز هزینه ها.
لازم نیست نگران باشید که در مخزن فشار بالا، مواد سمی و یا مایعات خوردنی قوی وجود داشته باشد.
پارامترها
| خطای تکرار |
2 میلی متر |
| ضخامت دیواره مخزن قابل اندازه گیری |
حداکثر 50 میلی متر |
| مواد مخزن |
فولاد، فولاد ضد زنگ، شیشه، پلاستیک بدون فوم و سایر پلاستیک های فشرده
مواد
|
| رسانه قابل اندازه گیری |
مایع خالص، مایع شیری، مایع تعلیق |
| دمای محیط: |
-4°F~140°F ((درجه حرارت حداکثر برای نوع درجه حرارت بالا 302°F است) |
| رطوبت محیط |
15 تا 100 درصد RH |
| قدرت: |
DC 24V 0.05A |
| خروجی سیگنال: |
خروجی رله |
| ظرفیت رله |
DC 30V 6A / AC 250V 6A |
| قطر سوراخ رشته |
Φ8mm (قطر کابل سازگاری Φ6~8mm) |
| مواد پوسته |
آلومینیوم ریخته شده |
| حفاظت از نفوذ پوسته |
IP65 |
| ضد انفجار |
ExdmIICT6 |
| سایت های قابل استفاده |
اتمسفر گاز انفجاری به جز معدن زغال سنگ |
| ماده ی پوسته ی حسگر (سوند) |
فولاد ضد زنگ مواد پوسته حسگر ((موج)): فولاد ضد زنگ |
| کانکتور استاندارد |
G1/2 |
درخواست
کنترل سطح مایع/ سوئیچ ماکاربرد بسیار خوبی برای روغن یا مواد شیمیایی خطرناک دارد.
ماده ای که قبلاً در:
| گاز مایع |
اتیلن |
اسید هیدروکلوریک |
اسید نیتریک |
اسید سولفوریک |
| پروپیلن |
آکو کاربولیزاتا |
روغن غذایی |
نفت خام |
رقیق کننده لاک |
| آب نمک |
بوتادین |
کلر اتیلن |
هیدروکربن سبک |
مایع سودا |
| متیلامین |
|
روغن سبک |
بنزین |
C3 |
| کروزین |
ژیلول |
اسید اکسالک |
اکسیران |
* |
| کاربینول |
اتانول |
دی متیل |
دی متیل |
دیزل |
برای انواع مختلف مخازن قابل استفاده است، مثلمخزن کروی، مخزن ایستاده و مخزن افقی.
مقایسه
پسچرا؟اين مال ماستکنترل سطح مایع / سوئیچبهترین انتخاب شما به جای کنترل سطح سنتی است؟
بیایید مقایسه ای از سوئیچ سطح ما و سنتی را ببینیم:
|
ما سطح رو عوض ميکنيم |
سوئیچ سطح سنتی |
| نصب |
نه حفاری
راحت و امن
|
حفاری لازم است.
ناراحت کننده
|
|
تعمیر، نگهداری یا
جايگزيني براي يه دستگاه جديد سطح سنج
|
هيچ گونه اختلال در استفاده معمول از مخزن وجود ندارد. |
کاربران باید تمام مایعات را در مخزن آزاد کنند و آن را تمیز کنند.
نمی توان در روزهای بعد استفاده کرد
که باعث تاخیر در کار و خسارت بزرگ می شود.
|
نتیجه گیری:ماسطح مایع
کنترلرکاملا متمایز و رقابتی است
مزایای کنترل سطح به خصوص برای کنترل مواد خطرناک
مایع (سمی، خوردنی قوی، اسیدی...) در فشار بالا و بسته شده به طور هرمیتیک
تانک
بسته بندی و حمل
- بسته بندی فردی
- محصول بین دو اسفنج بسته بندی شده است.
- اندازه: 600*110*290mm
- وزن ناخالص: حدود 10 کیلوگرم (وزن با توجه به طول کابل سنجه متفاوت است)
