Rigid Stem Sanitary Melt Pressure Transducer Non Toxic Material For Food Process Equipment

مواد غیر سمی برای تجهیزات فرآوری مواد غذایی

توضیحات

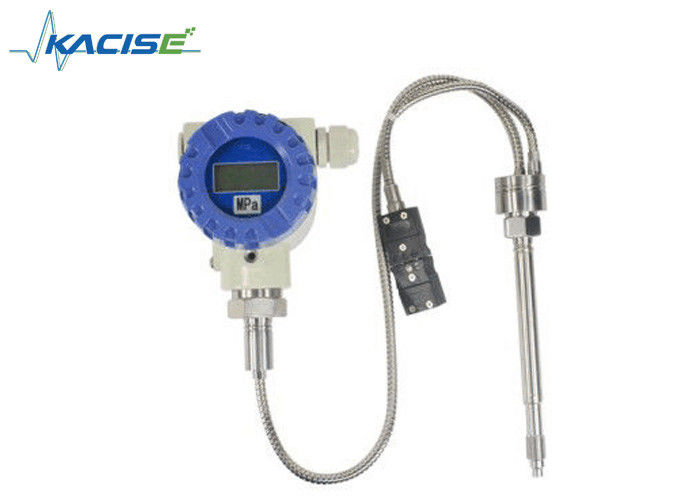

GX MPTD-5000 سری ذوب فشار Transducer ((سنگ سخت و بهداشتی) می تواند فشار و درجه حرارت را در یک نقطه اندازه گیری کند ، که می تواند به طور گسترده ای در تجهیزات فرآیند پزشکی و مواد غذایی استفاده شود.مدل 5000T با ترموپول است. صفر و دامنه می تواند تنظیم شود؛ با سیگنال تقویت شده می تواند با PLC متصل شود. این مزایای دقت بالا و قابل اعتماد، کیفیت خوب، کالیبراسیون داخلی 80٪ را دارد.

ویژگی

• نصب ساده
• کیفیت بالا
• جوشکاری از فولاد ضد زنگ
• کالیبراسیون داخلی 80٪
• ثبات و تکرار عالی
• استفاده از مواد زیست محیطی و غیر سمی

درخواست

• تجهیزات فیبر شیمیایی
• تجهیزات تولید پلاستیک و لاستیک
• تجهیزات دارویی و مواد غذایی و غیره
• اندازه گیری و کنترل فشار دیگر

مشخصات

ابعاد

MPTD-5000

MPTD-5000T

راهنمای سفارش

اقدامات احتیاطی در نصب

نصب
دیافراگم سنسور آسان ترین قسمت آسیب دیده است، لطفا قبله محافظ را قبل از نصب رها نکنید،و در نصب باید توجه به حفاظت از دیافراگم سنسورپردازش سوراخ های نصب باید مطابق با الزامات فنی اندازه سوراخ نصب و جدول اندازه باشد.برای جلوگیری از نصب سوراخ است که استاندارد نیست باعث خراش دیافراگم سنسور و تاثیر سنسور کار عادی.
جدا کردن
برای اطمینان از اینکه نصب سوراخ در پشت جسم خارجی فلزی یا پلاستیکی باقی نماند، قبل از تمیز کردن اکسترودر، تمام سنسورها باید از دستگاه برداشته شوند.سنسور تنها زمانی که پلیمر در حالت ذوب داغ است می تواند برداشته شود.، حذف و بلافاصله با استفاده از یک پارچه نرم برای پاک کردن دیافراگم سنج سنج سنسور.می تواند سوراخ نصب ابزار تمیز کردن ویژه را برای تمیز کردن مواد باقیمانده در سوراخ فراهم کند تا نصب بعدی را تسهیل کند.

راه اندازی
اطمینان از زمان گرم کردن و ذوب شدن کافی قبل از شروع تجهیزاتبه منظور اطمینان از اینکه تمام مواد موجود در بخش غشای سنسور قبل از کار ماشین آلات اکستروژن در حالت ذوب هستند.

محل
سنجه ی سنسور می تونه به دمای بالا مقاومت کنه ولی دمای پوسته باید کمتر از ۸۰ درجه سانتیگراد باشهکاربر باید توجه خود را به نصب بخش پوسته حسگر ثابت در محیط دمای اتاق داشته باشد.جداسازی پوسته و منطقه دمای بالا برای بهبود دقت اندازه گیری و عمر سنسور مفید است.

اثر بیش از حد
در فرآیند کنترل فشار واقعی، ترجیحاً در داخل فشار نامی، اگرچه سنسور دارای ظرفیت بیش از حد است،اما زمان طولانی بیش از حد بارگذاری بر دقت اندازه گیری سنسور و عمر خدمت تاثیر می گذارد.

اتصال الکتریکی
در اتصال الکتریکی، کابل اتصال خروجی سیگنال فرستنده باید به صورت جداگانه از طریق سوراخ سیم کشی متصل شود تا از تداخل صحنه جلوگیری شود.

صحیح و غلط از اندازه سوراخ نصب نمودار طرحی
سوراخ نصب

بسته شده به صورت صاف
	D1	M18×15	M22×15	G3/8	G3/4
	D2	Φ102	Φ161	Φ102	Φ183
	D3	Φ155	Φ20.1	Φ145	Φ242
	م	Φ19	Φ23	Φ17	Φ28
	A	11	11	9	11
	ب	13	13	10	14
	C	40	25	25	40
45° شیب بسته شده
	D1	M12×1.5	M14×15	1/2-20UNF	ام 18×15
	D2	Φ81	Φ81	Φ81	Φ102
	D3	Φ108	Φ125	Φ11	Φ155
	D4	Φ13	Φ15	Φ14	Φ19
	A	6	6	6	6
	ب	9	9	9	11
	C	16	16	16	20

نمودار طرحی اتصال الکتریکی
