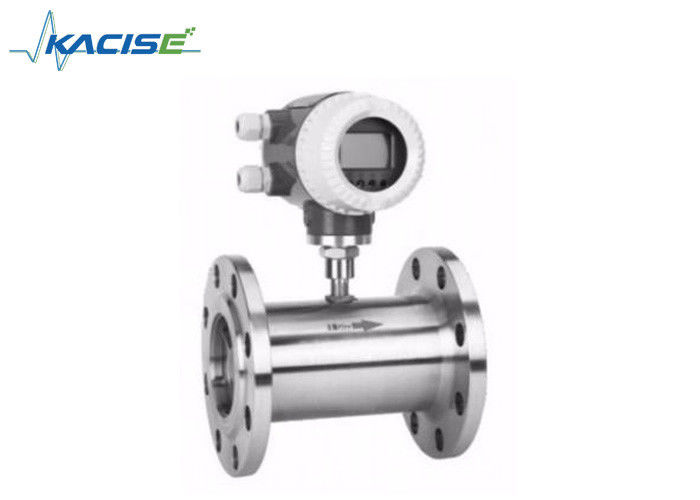

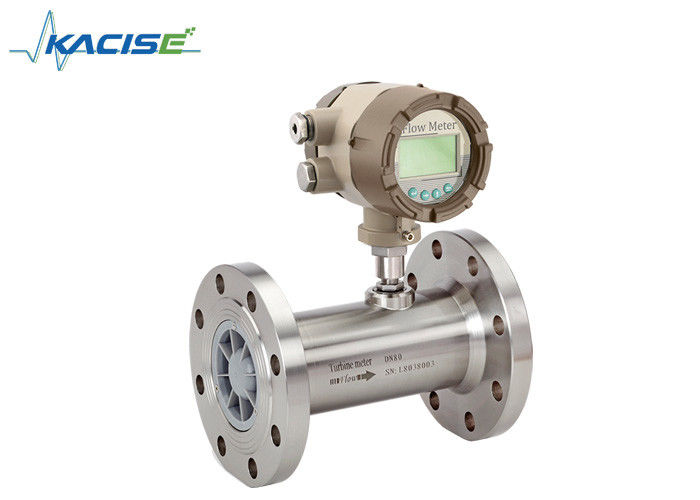

فلومتر توربین با دقت بالا برای اندازه گیری گاز نفت و دیجیتال هوشمند

فلومتر توربین KXTUF با استفاده از فناوری پیشرفته ریزپردازنده تک تراشه کم مصرف توسعه یافته حسگر جریان توربین و ادغام توتالایزر نمایشگر از کنتور هوشمند جدید، با ساختار جمع و جور، خوانش های بصری واضح، قابلیت اطمینان بالا، بدون تداخل قدرت خارجی، ضد رعد و برق، مزیت کم هزینه آشکار، به طور گسترده برای اندازه گیری لوله های بسته شده stainless18N1iT استفاده می شود. 2Cr13 و Corundum Al2O3، کاربید خورده نمی شود، و بدون الیاف، ذرات و سایر ناخالصی ها، ویسکوزیته سینماتیکی در دمای عملیاتی کمتر از 5 × 10-6 m² / s مایع است، برای ویسکوزیته سینماتیکی بیش از 5 × 10-6 متر مربع، می تواند به میزان قابل توجهی جریان مایع را کنترل کند، و غیره. اندازه گیری و انرژی سنج.

اشیاء اندازه گیری: نفت، مایعات آلی، مایع معدنی، گاز نفت مایع، گاز طبیعی، گاز زغال سنگ و سیالات برودتی.

• دقت بالا، به طور کلی تا ± 1% R، ± 0.5% R، دقت بالا تا 0.2% R
• قابلیت تکرار خوب، قابلیت تکرار کوتاه مدت تا 0.05٪ تا 0.2٪، در حل و فصل تجارت، انتخاب ارجح جریان سنج است.
• خروجی سیگنال فرکانس پالس، مناسب برای توتالایزر و اتصال با کامپیوتر. بدون تغییر صفر و مقاومت در برابر تداخل قوی
• سیگنال فرکانس بالا (3 ~ 4 کیلوهرتز) را می توان به دست آورد، وضوح سیگنال قوی است.
• برد وسیع، قطر متوسط ​​و بزرگ تا 1:20، کالیبر کوچک 1:10.
• ساختار فشرده و نگهداری راحت

• ایستگاه های حمل و نقل و جمع آوری گاز مایع، نفت تصفیه شده و نفت خام سبک، اولین و پایانه ترین ایستگاه خط لوله بزرگ نفت خام برای تسویه حساب تجاری.
• به طور گسترده در صنایع نفت، شیمیایی، متالورژی، کاغذ و سایر صنایع برای اندازه گیری حجم جریان مایع و حجم کل استفاده می شود.

1. با توجه به عملکرد ابزار، فلومتر توربین KXTUF را می توان به دو نوع طبقه بندی کرد:
   • سنسور/فرستنده جریان توربین
   • دبی سنج توربین انتگرال هوشمند
2. شرح عملکرد
   • سنسور/فرستنده جریان توربین
     این محصول به خودی خود عملکرد نشانگر محلی ندارد، فقط سیگنال جریان را از راه دور انتقال می دهد. سیگنال جریان را می توان به سیگنال پالس یا سیگنال جریان (4-20 میلی آمپر) تقسیم کرد. قیمت پایین، سطح یکپارچگی بالا، حجم کم، به ویژه برای استفاده همراه با نشانگر ثانویه، PLC، DCS و سایر سیستم های کنترل با کامپیوتر مناسب است.

با توجه به سیگنال خروجی، نوع محصول را می توان به نوع KXTUF-N و نوع KXTUF-A تقسیم کرد.

• دبی سنج توربین انتگرال هوشمند
  این محصول خود با عملکرد نمایش محلی، دو واحد نمایشگر موجود است، با توجه به حالت منبع تغذیه، چه با انتقال سیگنال از راه دور، می توان آن را به نوع KXTUF-B و نوع KXTUF-C تقسیم کرد.

KXTUF-B: منبع تغذیه سلول لیتیومی 3.2 ولت 10AH (4 سال عمر مفید)، بدون خروجی سیگنال.

KXTUF-C: منبع تغذیه خارجی 24 ولت DC، خروجی 4-20 میلی آمپر سیگنال جریان استاندارد دو سیمه، ارتباط RS485 یا HART اختیاری است.

نمودار 1 (DN4~DN10):سنسور جریان توربین نوع اتصال رزوه ای (شامل بخش لوله مستقیم).
نمودار 2 (DN15~DN40):طراحی اندازه سنسور جریان متصل به رشته.
نمودار 3 (DN4~DN10):طراحی سنسور جریان توربین متصل به فلنج.
روش نصب سنسور با توجه به مشخصات مختلف، اتصال رزوه یا فلنج اتخاذ کنید، روش نصب در نمودار 1، 2، 3 نشان داده شده است.
