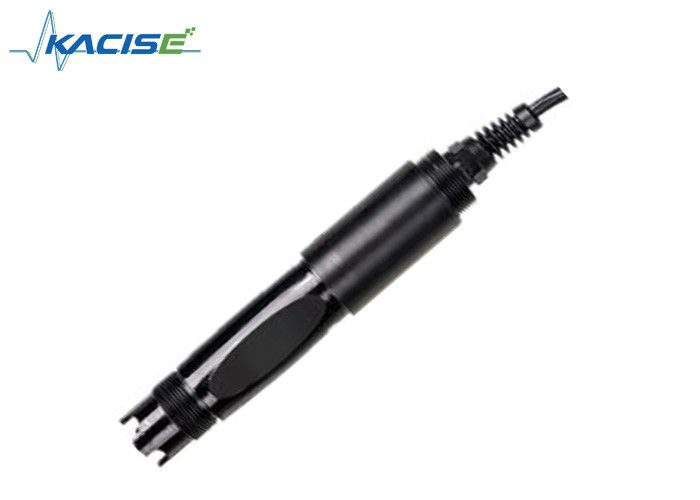

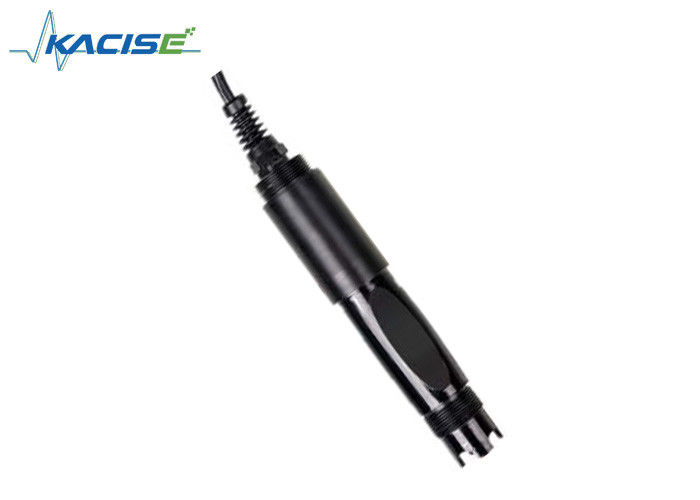

مقاومت در برابر خوردگی حسگر PH آنلاین با محدوده اندازه گیری 0 ¢ 14pH و خروجی RS-485 برای نظارت بر کیفیت آب

سنسور pH آنلاین KWS-700 در نظارت بر کیفیت آب محیطی، محلول اسید/قلیایی/نمک، فرآیند واکنش شیمیایی، فرآیند تولید صنعتی استفاده می شود، می تواند الزامات اندازه گیری pH آنلاین را برای اکثر کاربردهای صنعتی برآورده کند.

• خروجی سیگنال: RS-485 (پروتکل Modbus/RTU).
• اتصال راحت به تجهیزات شخص ثالث مانند PLC، DCS، کامپیوتر کنترل صنعتی، کنترل کننده عمومی، ابزار ضبط بدون کاغذ یا صفحه لمسی.
• تقویت کننده دیفرانسیل دوگانه با امپدانس بالا با ضد تداخل قوی و پاسخ سریع.
• کاوشگر pH ثبت شده، محلول مرجع داخلی بسیار آهسته از پل نمکی ریز متخلخل تحت فشار حداقل 100 کیلو پاسکال (1Bar) ترشح می‌کند و خونریزی رو به جلو آن برای بیش از 20 ماه ادامه دارد. چنین سیستم مرجع بسیار پایدار است و عمر الکترود در مقایسه با الکترودهای صنعتی معمولی دو برابر افزایش می یابد.
• نصب آسان: رزوه لوله 3/4 NPT برای نصب آسان زیر آب یا نصب در لوله ها و مخازن.

نکته: سنسور هنگام نصب نباید به صورت وارونه یا افقی حداقل در زاویه 15 درجه یا بیشتر نصب شود.

1. خط قرمز - سیم برق (12 ~ 24 ولت)
2. خط سیاه - زمین (GND)
3. خط آبی - 485A
4. خط سفید - 485B
5. سیم لخت - سیم محافظ

پس از اتمام سیم کشی، قبل از روشن شدن باید به دقت بررسی شود تا از اتصالات نادرست جلوگیری شود.

مشخصات کابل: با توجه به اینکه کابل به مدت طولانی در آب (از جمله آب دریا) غوطه ور است یا در معرض هوا قرار دارد، کابل دارای مقاومت خوردگی خاصی است. قطر خارجی کابل Φ6 میلی متر است و تمامی رابط ها ضد آب هستند.

هنگام اندازه گیری سنسور pH، باید در آب مقطر (یا آب دیونیزه) تمیز شود و از کاغذ صافی برای جذب رطوبت استفاده شود تا از ورود ناخالصی ها به مایع مورد آزمایش جلوگیری شود. 1/3 سنسور باید در محلول مورد آزمایش قرار داده شود.
سنسور باید در صورت عدم استفاده شسته شود، با محلول کلرید پتاسیم 3.5 مول در لیتر در یک غلاف محافظ قرار داده شود، یا سنسور در ظرفی با 3.5 مول در لیتر قرار داده شود.
محلول کلرید پتاسیم
بررسی کنید که آیا ترمینال خشک است یا خیر. در صورت لک شدن آن را با الکل مطلق پاک کنید و خشک کنید. از غوطه ور شدن طولانی مدت در آب مقطر یا محلول پروتئین خودداری کنید و از تماس با گریس سیلیکون جلوگیری کنید. با یک سنسور طولانی تر، فیلم شیشه ای آن ممکن است نیمه شفاف یا دارای رسوباتی باشد که می توان آن را با اسید هیدروکلریک رقیق شسته و با آب شستشو داد. سنسور برای مدت طولانی استفاده می شود. هنگامی که خطای اندازه گیری رخ می دهد، برای کالیبراسیون باید با متر کالیبره شود.
هنگامی که کالیبراسیون و اندازه گیری نمی تواند در حین نگهداری و نگهداری سنسور به روش فوق انجام شود، سنسور از کار افتاده است. لطفا تعویض کنید
سنسور

قرائت واقعی و استاندارد دستگاه گاهی دارای خطای 1± رقم است.

توجه: سنسور در کارخانه کالیبره شده است، اگر از خطای اندازه گیری بیشتر نباشد، کالیبراسیون نباید تصادفی باشد.

از 250 میلی لیتر آب مقطر در یک استوانه اندازه گیری استفاده کنید، داخل یک بشر بریزید، یک بسته پودر کالیبراسیون با pH=6.86 اضافه کنید، با یک میله شیشه ای به طور یکنواخت هم بزنید تا پودر کاملا حل شود، محلول را با pH=6.86 پیکربندی کنید، اگر سنسور مقدار قابل نمایش بود را در محلول قرار دهید، بعد از 3 دقیقه صبر کنید. 6.86. اگر نه، باید کالیبراسیون صفر را انجام دهید. برای دستورالعمل های کالیبراسیون به پیوست مراجعه کنید.

برای محلول اسیدی: 250 میلی لیتر آب مقطر را در یک استوانه اندازه گیری بریزید، در یک بشر بریزید، یک بسته پودر کالیبراسیون با pH=4.00 اضافه کنید، با یک میله شیشه ای به طور یکنواخت هم بزنید تا پودر کاملا حل شود و محلول را topH=4.00 تنظیم کنید. در محلول، 3 تا 5 دقیقه صبر کنید. بعد از اینکه مقدار ثابت شد، ببینید آیا مقدار 4.00 است یا خیر. اگر نه، کالیبراسیون شیب مورد نیاز است. برای دستورالعمل کالیبراسیون به پیوست مراجعه کنید.

برای محلول قلیایی: 250 میلی لیتر آب مقطر را در یک سیلندر اندازه گیری بریزید، در یک لیوان بریزید، یک بسته پودر کالیبراسیون با pH=9.18 اضافه کنید، با یک میله شیشه ای به طور یکنواخت هم بزنید تا پودر کاملا حل شود و محلول را روی pH=9.18 تنظیم کنید. داخل محلول، 3 تا 5 دقیقه صبر کنید. بعد از اینکه مقدار ثابت شد، ببینید آیا نمایشگر 9.18 است یا خیر. اگر نه، کالیبراسیون شیب مورد نیاز است. برای دستورالعمل کالیبراسیون به پیوست مراجعه کنید.

بخش‌های بازرسی کیفیت دارای روش‌های بازرسی استاندارد، با تجهیزات و ابزار تشخیص پیشرفته، و مطابق با روش‌های آزمایش برای محصولاتی هستند که تست پیری 72 ساعته، تست پایداری، نه کارخانه محصولات غیر استاندارد را انجام می‌دهند.

طرف دریافت کننده مستقیماً دسته محصول را با نرخ خرابی 2٪ برمی گرداند و تمام هزینه های انجام شده بر عهده تامین کننده است. استاندارد مرجع به توضیحات محصول ارائه شده توسط تامین کننده اشاره دارد.

ضمانت تعداد کالا و سرعت ارسال.

این شرکت خدمات پس از فروش محلی را ظرف یک سال از تاریخ فروش ارائه می دهد، اما خسارت ناشی از استفاده نادرست را شامل نمی شود. در صورت نیاز به تعمیر یا تنظیم، لطفاً آن را برگردانید، اما هزینه حمل و نقل باید متکبرانه باشد. آسیب دیده در راه، شرکت آسیب دیدگی ابزار را به صورت رایگان تعمیر می کند.

فرمت داده پیش‌فرض برای ارتباط Modbus عبارت است از: 9600، n، 8، 1 (باد نرخ 9600bps، 1 بیت شروع، 8 بیت داده، بدون برابری، 1 بیت توقف).

پارامترهایی مانند نرخ باود را می توان سفارشی کرد.

1. قاب دستورالعمل داده را بخوانید

06 03 xx xx xx xx xx xx

آدرس کد تابع آدرس آدرس ثبت تعداد ثبت کد بررسی CRC (ابتدا بایت کم)

2. قاب پاسخ داده را بخوانید

06 03 xx xx...... xx xx xx

کد تابع آدرس بایت ها پاسخ کد بررسی CRC داده ها (ابتدا بایت کم)

3. قاب دستورالعمل داده را بنویسید

06 06 xx xx xx xx xx xx

آدرس کد تابع ثبت آدرس نوشتن کد بررسی CRC داده ها (ابتدا بایت کم)

4. قاب پاسخ داده را بنویسید (همان فریم فرمان داده)

06 06 xx xx xx xx xx xx

آدرس کد تابع ثبت آدرس نوشتن کد بررسی CRC داده ها (ابتدا بایت کم)

توجه:

1. آدرس رجیستر مدباس طبق پروتکل تعریف شده با آدرس شروع ثبت نوع ثبات (16 هگز نشان دهنده ثبت آدرس شروع واقعی در پرانتز است).
2. هنگام تغییر آدرس سنسور، آدرس سنسور در دستور بازگشت آدرس جدید تغییر یافته است.
3. تعریف داده ای که مقدار اندازه گیری شده را هنگام خواندن داده ها برمی گرداند:

xx xx xx xx xx xx xx xx

2- بایت اندازه گیری 2 بایت اندازه گیری 2 بایت مقدار دما 2 بایت مقیاس دما

عدد مقیاس ارزش

نوع داده به طور پیش فرض به صورت زیر است: عدد صحیح دو بایتی، ابتدا بایت بالا. بقیه به عنوان انواع ممیز شناور اختیاری هستند.

عملکرد: PH و دمای پروب اندازه گیری را بدست آورید. واحد pH pH است. واحد دما درجه سانتی گراد است.

فریم درخواست: 06 03 00 00 00 04 45 BE ;

چارچوب پاسخ: 06 03 08 00 62 00 02 01 01 00 01 24 59

نمونه خواندن:

pH: 00 62 نشان دهنده مقدار PH خواندن هگزا دسیمال است، 00 02 نشان می دهد که مقدار pH دارای 2 رقم اعشار است و به مقدار اعشاری 0.98 تبدیل می شود.

مقدار دما: 01 01 مقدار دمای خواندن هگزادسیمال را نشان می دهد، 00 01 نشان می دهد که مقدار دما دارای 1 رقم اعشار است و به مقدار اعشاری 25.7 تبدیل می شود.

عملکرد: مقدار pH صفر کالیبراسیون الکترود را تنظیم کنید. مقدار صفر بر اساس استاندارد pH 6.86 است. نمونه ها به شرح زیر است؛

قاب درخواست: 06 06 10 00 00 00 8C BD

قاب پاسخ: 06 06 10 00 00 00 8C کالیبراسیون شیب BD
عملکرد: مقدار کالیبراسیون شیب pH الکترود را تنظیم کنید. کالیبراسیون شیب به کالیبراسیون نقطه بالا و پایین تقسیم می شود و محلول قلیایی در نقطه بالا اندازه گیری می شود. محلول اسیدی در نقطه پایین اندازه گیری می شود، جایی که محلول استاندارد در اینجا بالا است. نقطه 9.18 pH، محلول استاندارد 4.00 pH پایین مرجع کالیبراسیون، نمونه هایی به شرح زیر است:

محلول استاندارد نقطه بالا کالیبراسیون pH 9.18: قاب درخواست: 06 06 10 04 00 00 CD 7C
قاب پاسخ: 06 06 10 04 00 00 CD 7C محلول استاندارد کم کالیبراسیون pH 4.00: فریم درخواست: 06 06 10 02 00 00 2D 7D
قاب پاسخ: 06 06 10 02 00 00 2D 7D

نقش: آدرس دستگاه MODBUS الکترود را تنظیم کنید. آدرس دستگاه 06 را به 01 تغییر دهید. مثال به شرح زیر است فریم درخواست: 06 06 20 02 00 01 E3 BD
فریم پاسخ: 06 06 20 02 00 01 E3 BD

اگر سنسور دستور میزبان را به درستی اجرا نکند، اطلاعات فرمت زیر را برمی گرداند:

الف) CODE: 01 - خطای کد تابع

03 - داده ها اشتباه است

ب) COM: کد تابع دریافت شده
