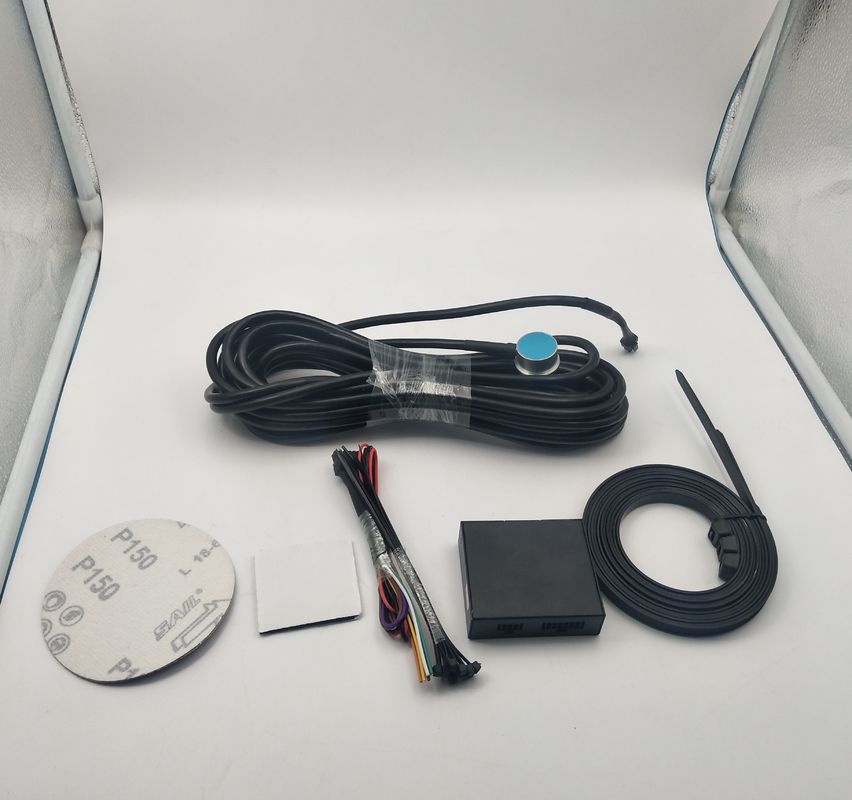

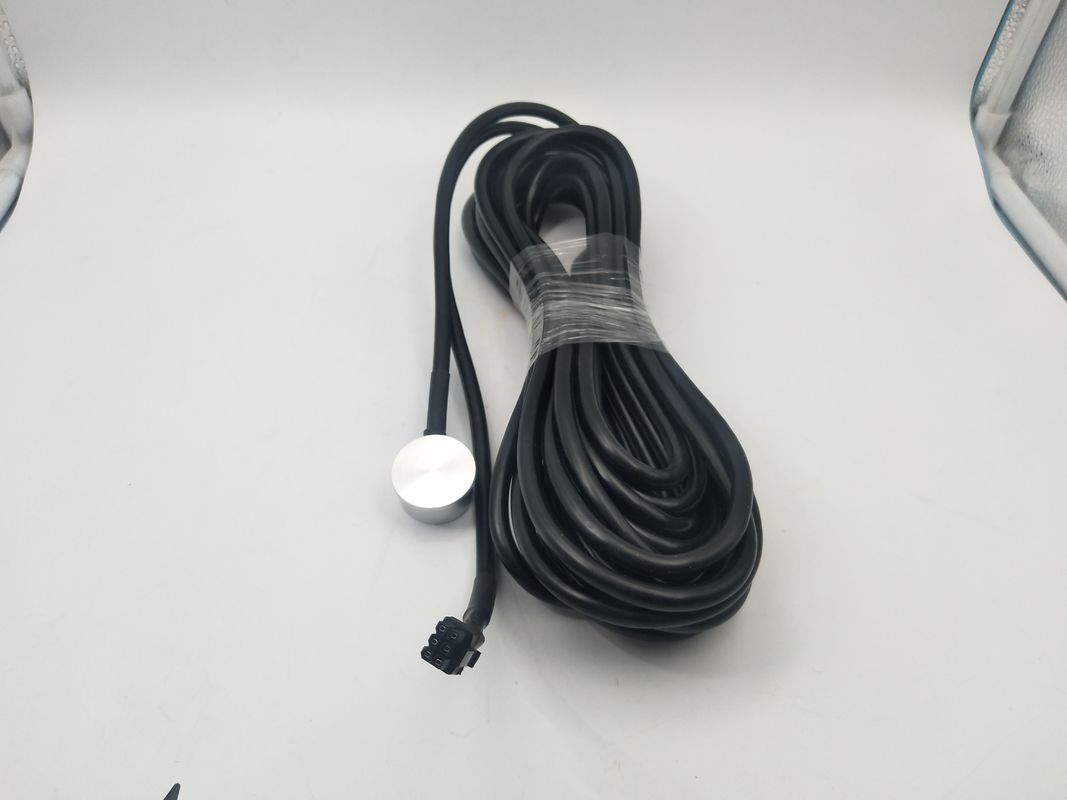

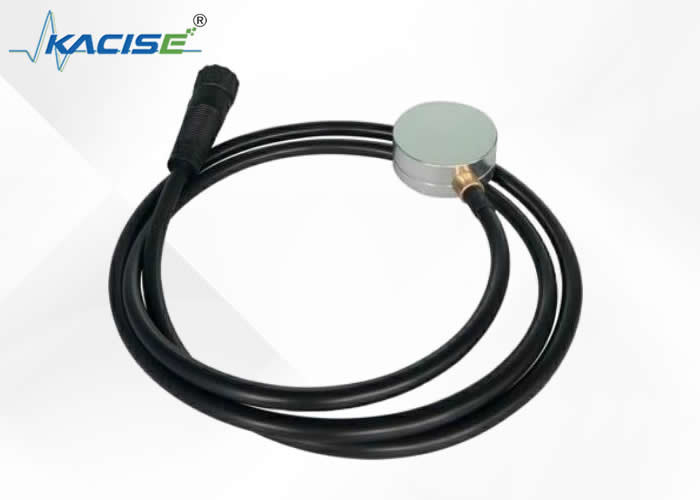

سنسور سطح سیال التراسونیک غیر تهاجمی با دقت 0.5% FS و گواهی ضد انفجار

سنسور یکپارچه دمای سنسور سطح سیال التراسونیک غیر تهاجمی

1. اصل عملیات

سنسور خارجی اهرم مایع با اصل محدوده سونار، با استفاده از سنسور یکپارچه دما برای پردازش سیگنال سونار. سنسور در دیواره بیرونی مخزن چسبانده شده است. با استفاده از الگوریتم ثبت اختراع برای محاسبه ارتفاع مایع در مخزن و خروجی به یک سیستم کنترل از راه دور (به عنوان مثال DCS) از طریق (4-20) میلی آمپر، HART، RS-485، Modbus.

مطابق شکل سمت راست، زمان ارسال سیگنال و سپس دریافت از سطح مایع صرف می شود. سیگنال های مبدل به پردازنده وارد می شود و سپس توسط الگوریتم ثبت اختراع پردازش می شود تا ارتفاع مایع مطابق فرمول محاسبه شود:

H=αV(t-t1)/2

• H: ارتفاع مایع
• v: سرعت صوت در مایع
• t: زمان بین سیگنال ارسالی و دریافتی
• tg: زمان انتشار در دیواره مخزن
• α: ضریب جبران مایع

2. برنامه های کاربردی

• مخازن LPG
• مخازن آمونیاک مایع
• مخازن پروپان مایع
• مخازن سوخت
• مخازن اسید/حلال
• مخازن اسید سولفوریک غلیظ (98%)
• مخازن اسید نیتریک
• مخازن اسید هیدروکلریک

3. ویژگی ها

• فناوری سنجش غیر تهاجمی واقعی
• سنسور به قسمت بیرونی کف مخزن می چسبد
• مناسب برای اکثر اشکال و اندازه های قوطی
• خروجی به سیستم تله متری - گزینه های مختلف
• تاییدیه CNEX برای استفاده در مناطق خطرناک (پردازنده و سنسور)
• سنسور یکپارچه دما
• اندازه گیری مخزن کم هزینه، قابل اعتماد و دقیق
• تحت تاثیر فشار قرار نمی گیرد
• نصب آسان - بدون شکستن مخزن
• مقاوم سازی ساده به مخازن موجود
• بدون توقف در هنگام نصب
• بدون قطعات متحرک - بدون تعمیر و نگهداری

3. پارامتر
