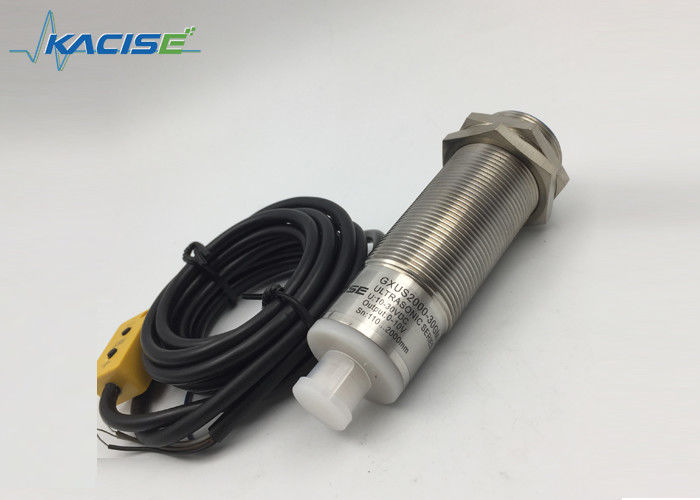

سنسور فاصله فوق صوتی دقیق با محدوده تشخیص 50mm ~ 1000mm فرکانس 40KHZ و ولتاژ عملیاتی 24VDC

سنسور فوق صوتی دارای خروجی سوئیچ با دو نقطه سوئیچ قابل آموزش است. این ها با اعمال ولتاژ تغذیه - UB یا + UB به ورودی TEACH-IN تنظیم می شوند.ولتاژ تغذیه باید به ورودی TEACH-IN برای حداقل 1 ثانیه اعمال شود..LED ها نشان می دهند که آیا سنسور در طول روش TEACH-IN هدف را تشخیص داده است. نقطه سوئیچ A1 با - UB،A2 با + UB آموزش داده می شود. هشت عملکرد خروجی مختلف تنظیم می شود.
نقطه سوئیچ کردن، فاصله را فقط بعد از روشن شدن برق تنظیم کنید ساعت داخلی می تواند تضمین کند که نمی توان بعد از 5 دقیقه تغییر کردکاربر فقط می تواند فاصله درخواست را پس از راه اندازی مجدد قدرت تنظیم کند..

TEACH-منN windowmode, normaIIy-openfunction

• هدف رو به نقطه ي نزديکي سوئيچ بگيريد
• نقطه تغییر TEACH-IN A1 با - UB
• هدف رو به نقطه ي دور بگردانيد
• نقطه تغییر TEACH-IN A2 با + UB

TEACH-منN window mode، normaIIy-cمنخیس شدهfunction

• هدف رو به نقطه ي دور بگردانيد
• نقطه تغییر TEACH-IN A2 با - UB
• هدف رو به نقطه ي نزديکي سوئيچ بگيريد
• نقطه تغییر TEACH-IN A1 با + UB

TEACH-منNswاونchingpoint، normaIIy-openfuncton

• هدف رو به نقطه ي نزديکي سوئيچ بگيريد
• نقطه تغییر TEACH-IN A1 با - UB
• حسگر را با دست بپوشانید یا همه اشیا را بردارید
• از محدوده حسگر
• نقطه تغییر TEACH-IN A2 با + UB

TEACH-منNswاونchingpoint، normaIIy-cمنخیس شدهfuncton

• سنسور را با دست بپوشانید یا همه را بردارید
• اجسام از محدوده حسگر
• نقطه تغییر TEACH-IN A2 با - UB
• هدف رو به نقطه ي نزديکي سوئيچ بگيريد
• نقطه تغییر TEACH-IN A1 با + UB

TEAC-IN فاصله هیستریز بزرگ، حالت به طور معمول باز

• هدف رو به نقطه ي نزديکي سوئيچ بگيريد
• نقطه تغییر TEACH-IN A1 با + UB
• هدف رو به نقطه ي دور بگردانيد
• نقطه تغییر TEACH-IN A2 با - UB

TEAC-IN فاصله هیستریز بزرگ، حالت به طور معمول بسته

• هدف رو به نقطه ي دور بگردانيد
• نقطه تغییر TEACH-IN A2 با + UB
• هدف رو به نقطه ي نزديکي سوئيچ بگيريد
• نقطه تغییر TEACH-IN A1 با - UB

TEACH-منNdاتیکton از objects prseنيزحالت عادی باز

• حسگر را با دست بپوشانید یا همه اشیاء را از
• محدوده سنجش
• نقطه تغییر TEACH-IN A2 با - UB
• حسگر را با دست بپوشانید یا همه اشیاء را از
• محدوده سنجش
• نقطه تغییر TEACH-IN A2 با + UB

TEACH-منNdاتیکton از objects prseنيزحالت به طور معمول بسته

• پوشش سنسور با دست یا حذف تمام اشیاء از محدوده حس
• نقطه تغییر TEACH-IN A2 با +UB
• پوشش سنسور با دست یا حذف تمام اشیاء از محدوده حس
• نقطه تغییر TEACH-IN A2 با -UB

Dايفaلوله مجموعهtng از swاونchingpoin

A1 = محدوده نابینا،A2 = فاصله نامی

اگر سنسور در دمای محیط نصب شده باشد که کمتر از 0 درجه سانتیگراد باشد، باید در اقدامات حفاظتی به خوبی عمل کند. در صورت نصب مستقیم سنسور در یک سوراخ از طریق استفاده از مغز فولادی،آن را باید در وسط رشته خانه ثابت شود.
