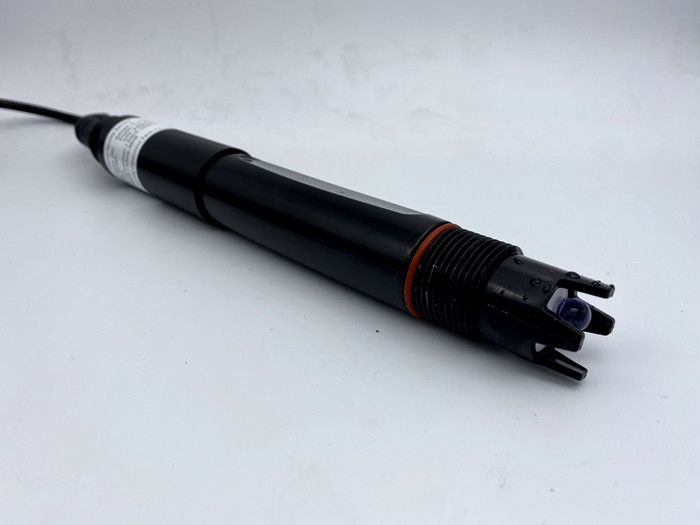

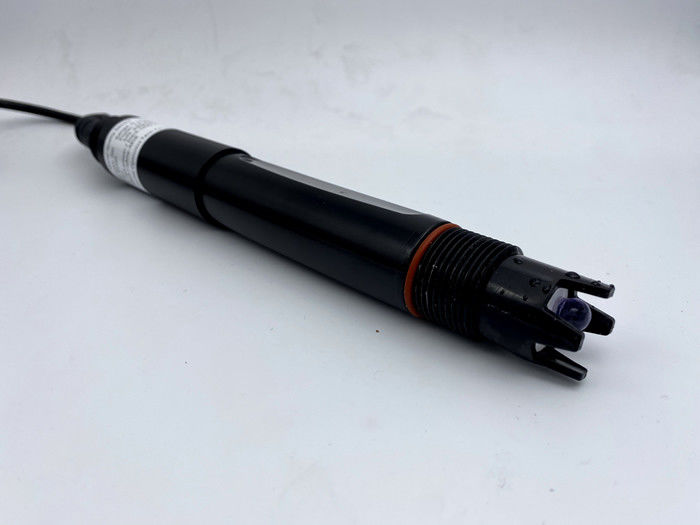

سنسور کیفیت آب نظارت آنلاین سنسور PH فرستنده PH KWS750 خروجی سیگنال: RS-485 (پروتکل Modbus / RTU)
1. مقدمه
الکترود یون هیدروژن شیشه ای و الکترود مرجع برای تشکیل یک سلول گالوانیک استفاده شد. در فرآیند تبادل یون بین یون های هیدروژن در فیلم شیشه ای و محلول اندازه گیری شده،غلظت یون های هیدروژن در محلول با اندازه گیری تفاوت پتانسیل بین الکترودها شناسایی شد، تا مقدار PH مایع اندازه گیری شده را اندازه گیری کند.
سنسور PH، که به طور معمول به عنوان سنج PH شناخته می شود، از الکترود شیشه ای و الکترود مرجع تشکیل شده است. الکترود شیشه ای شامل یک میله پشتیبانی شیشه ای، یک فیلم شیشه ای، یک محلول مرجع داخلی،یک الکترود مرجع داخلیالکترود مرجع دارای پتانسیل الکترود شناخته شده و ثابت است و معمولاً الکترود کالومل یا کلورید نقره استفاده می شود.چون مقدار PH با دمای بدن مرتبط است، به طور کلی لازم است که یک الکترود دمایی برای جبران دمای برای تشکیل یک الکترود ترکیبی سه قطبی اضافه شود.
برای نظارت بر کیفیت آب محیط زیست، محلول اسید / قلیایی / نمک، فرآیند واکنش شیمیایی و فرآیند تولید صنعتی استفاده می شود.می تواند الزامات اندازه گیری آنلاین pH را برای اکثر کاربردهای صنعتی برآورده کند.
2مشخصات فنی
| مدل |
KWS750 |
| محدوده اندازه گیری |
۰ ۰۱۴pH |
| قطعنامه |
0.01pH |
| دقت |
±0.1pH |
| دمای کار |
0°65°C |
| فشار کاری |
<0.2MPa |
| جبران دمای |
تعویض درجه حرارت اتوماتیک (NTC) |
| منبع برق |
1224VDC ±10٪ |
| خروجی سیگنال |
RS-485 ((Modbus/RTU) |
| مواد مرطوب شده |
POM |
| روش نصب |
نصب غوطه ور شدن، 3/4 رشته NPT |
| طول کابل |
5 متر، طول دیگر می تواند سفارشی شود |
| کالیبراسیون |
کالیبراسیون دو نقطه ای |
| مصرف برق |
<0.3W@12V |
| درجه حفاظت |
IP68 |
3. نقشه ابعاد
توجه: کانکتور سنسور M16-5 هسته ضد آب مشترک سر مرد است.
4نصب و اتصال برق
4.1 نصب
توجه: سنسور نباید در هنگام نصب به صورت سر درهم یا افقی نصب شود، حداقل در زاویه 15 درجه یا بیشتر.
4.2 اتصال الکتریکی
- خط قرمز - کابل برق (12 ~ 24V)
- خط سیاه - زمین (GND)
- خط آبی - 485A
- خط سفيد - 485B
- سیم برهنه - سیم محافظ
پس از اینکه سیم کشی تمام شده است، باید قبل از روشن شدن به دقت بررسی شود تا از اتصال نادرست جلوگیری شود.
مشخصات کابل: با توجه به اینکه کابل برای مدت طولانی در آب (از جمله آب دریا) غوطه ور شده است یا در معرض هوا قرار دارد، کابل دارای مقاومت خوردگی خاصی است.قطر بیرونی کابل Φ6 mm است و تمام رابط ها ضد آب هستند.
5. نگهداری
5.1 استفاده و نگهداری
هنگام اندازه گیری سنسور pH، باید در آب تقطیر شده (یا آب دیونیزه شده) تمیز شود.و کاغذ فیلتر باید برای جذب رطوبت استفاده شود تا از وارد شدن ناخالصی ها به مایع مورد آزمایش جلوگیری شود.یک سوم از سنسور باید در محلول مورد آزمایش قرار گیرد.

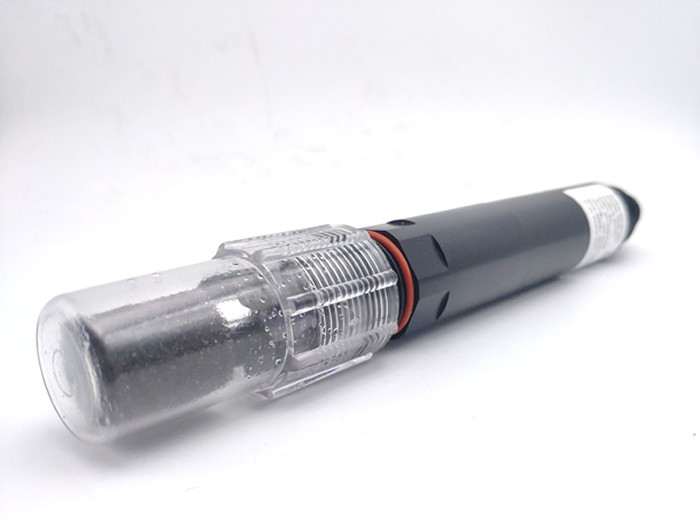

سنسور باید هنگام استفاده از آن شسته شود، در یک پوشش محافظ با محلول 3.5 mol / L کلورید پتاسیم قرار گیرد، یا سنسور باید در یک ظروف با 3 وارد شود.محلول 5 مول/لیتر کلورید پتاسیم.
بررسی کنید که آیا ترمینال خشک است. اگر رنگ شده است، آن را با الکل مطلق پاک کنید و خشک کنید. از غوطه ور شدن طولانی مدت در آب تقطیر شده یا محلول پروتئین اجتناب کنید و از تماس با روغن سیلیکون جلوگیری کنید.با سنسور بلندتر، فیلم شیشه ای آن ممکن است شفاف شود یا با سپرده ها، که می تواند با اسید هیدروکلوریک رقیق شوی و با آب شستشو داده شود. سنسور برای مدت طولانی استفاده می شود.باید با دستگاه اندازه گیری برای اندازه گیری کالیبراسیون شود..
هنگامی که کالیبراسیون و اندازه گیری را نمی توان در حالی که سنسور در حال نگهداری و نگهداری به روش بالا است انجام داد، سنسور شکست خورده است. لطفا سنسور را جایگزین کنید.
جدول مرجع pH بافر استاندارد
| دما ((°C) |
4.00 |
4.01 |
6.86 |
7.00 |
9.18 |
10.01 |
| 0 |
4.00 |
4.00 |
6.98 |
7.12 |
9.46 |
10.32 |
| 5 |
4.00 |
4.00 |
6.95 |
7.09 |
9.39 |
10.25 |
| 10 |
4.00 |
4.00 |
6.92 |
7.06 |
9.33 |
10.18 |
| 15 |
4.00 |
4.00 |
6.90 |
7.04 |
9.28 |
10.12 |
| 20 |
4.00 |
4.00 |
6.88 |
7.02 |
9.23 |
10.06 |
| 25 |
4.00 |
4.01 |
6.86 |
7.00 |
9.18 |
10.01 |
| 30 |
4.01 |
4.02 |
6.85 |
6.99 |
9.14 |
9.97 |
| 35 |
4.02 |
4.02 |
6.84 |
6.98 |
9.17 |
9.93 |
| 40 |
4.03 |
4.04 |
6.84 |
6.97 |
9.07 |
9.89 |
| 45 |
4.04 |
4.05 |
6.83 |
6.97 |
9.04 |
9.86 |
| 50 |
4.06 |
4.06 |
6.83 |
6.97 |
9.02 |
9.83 |
خواندن واقعی و استاندارد ابزار گاهی اوقات دارای خطا ± 1 کلمه است.
5.2 کالیبراسیون
توجه: سنسور قبل از خروج از کارخانه کالیبراسیون شده است. اگر خطای اندازه گیری فراتر نرود، نباید به صورت خودسرانه کالیبراسیون شود.
a) کالیبراسیون صفر
250 میلی لیتر آب تقطیر شده را در یک سیلندر اندازه گیری استفاده کنید، در یک لیوان بریزید، یک بسته از پودر کالیبراسیون با pH = 6 اضافه کنید.86، به طور مساوی با یک میله شیشه ای تکان دهید تا پودر به طور کامل حل شود، محلول را با pH = 6 تنظیم کنید.86، حسگر را در محلول قرار دهید، 3 5 دقیقه صبر کنید، پس از اینکه مقدار ثابت است، ببینید که آیا مقدار نمایش داده شده 6 است.86در غیر این صورت، شما نیاز به انجام کالیبراسیون صفر دارید. برای دستورالعمل های کالیبراسیون به ضمیمه مراجعه کنید.
ب) کالیبراسیون دامنه
برای محلول اسیدی: 250 میلی لیتر آب تقطیر شده را در یک سیلندر اندازه گیری بردارید، به یک لیوان بریزید، یک بسته از پودر کالیبراسیون با pH = 4 اضافه کنید.00، به طور مساوی با یک میله شیشه ای تکان دهید تا پودر به طور کامل حل شود و محلول را به pH = 4 تنظیم کنید.00در محلول، 3 تا 5 دقیقه صبر کنید. پس از اینکه مقدار ثابت شود، ببینید که آیا مقدار 4 است.00در غیر این صورت، کالیبراسیون شیب مورد نیاز است. برای دستورالعمل های کالیبراسیون به ضمیمه مراجعه کنید.
برای محلول قلیانی: 250 میلی لیتر آب تقطیر شده را در یک سیلندر اندازه گیری بردارید، به یک لیوان بریزید، یک بسته از پودر کالیبراسیون با pH=9 اضافه کنید.18، به طور مساوی با یک میله شیشه ای تکان دهید تا پودر به طور کامل حل شود و محلول را به pH = 9 تنظیم کنید.18در محلول، 3 تا 5 دقیقه صبر کنید. پس از اینکه مقدار ثابت شود، بررسی کنید که آیا نمایشگر 9 است.18در غیر این صورت، کالیبراسیون شیب مورد نیاز است. برای دستورالعمل های کالیبراسیون به ضمیمه مراجعه کنید.
6کیفیت و خدمات
6.1 تضمین کیفیت
- بخش بازرسي کيفيت داراي روش هاي بازرسي استاندارد، تجهیزات و وسيله هاي تستي پیشرفته و کامل است و به طور سختي مطابق مقررات،برای انجام آزمایش پیری 72 ساعته و آزمایش ثبات بر روی محصولو اجازه ندهيد که يک محصول غير واجد شرایط از کارخانه خارج بشه.
- طرف دریافت کننده به طور مستقیم دسته محصول را با نرخ شکست 2٪ باز می گرداند و تمام هزینه های متحمل شده توسط تامین کننده پرداخت می شود.استاندارد مرجع به توضیحات محصول ارائه شده توسط تامین کننده اشاره دارد..
- مقدار کالا و سرعت حمل و نقل را تضمین کنید.
6.2 لوازم جانبی و قطعات یدکی
این محصول شامل:
- 1 سنسور
- پودر کالیبراسیون 3 بسته
- 1 نسخه از کتاب راهنما
- 1 گواهینامه
6.3 تعهد به خدمات پس از فروش
شرکت خدمات پس از فروش محلی را در عرض یک سال از تاریخ فروش ارائه می دهد، اما شامل آسیب ناشی از استفاده نادرست نمی شود. اگر تعمیر یا تنظیم مورد نیاز باشد، لطفا آن را برگردانید،ولی هزینه حمل و نقل باید با خودبخودی انجام بشه. در راه آسیب دیده، شرکت به صورت رایگان آسیب دستگاه را تعمیر خواهد کرد.
