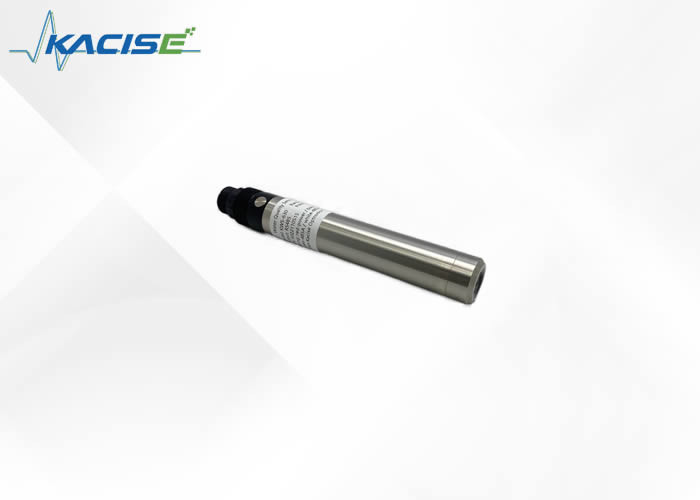

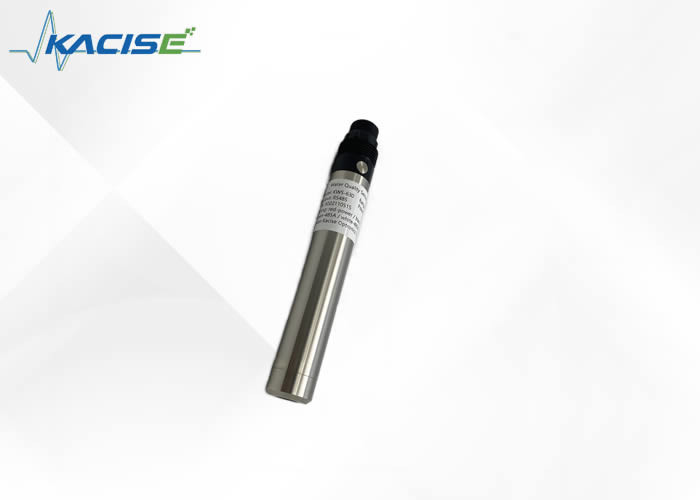

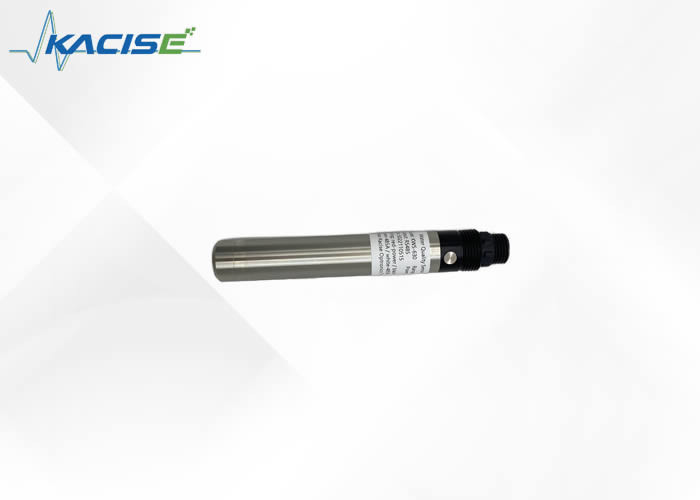

RS485 رابط حسگر اکسیژن محلول ضد تداخل KFDO601 با روش فلورسنت

1: ابزار اندازه گیری اکسیژن محلول در روش فلورسانس بر اساس اصل خاموش کردن فلورسانس است. ماده فلورسنت در جلوی سنسور یک کامپوزیت پورفیرین پلاتین ویژه از یک فویل پلی استر است که به مولکول های گاز اجازه عبور می دهد. سطح با یک ماده مسدود کننده نور سیاه پوشیده شده است تا از تداخل نور خورشید و سایر مواد فلورسنت در آب جلوگیری شود.

نور آبی مواد فلورسنت را روشن می کند و باعث تحریک و انتشار نور قرمز می شود. از آنجایی که مولکول های اکسیژن می توانند انرژی را از بین ببرند (اثر خاموشی)، زمان و شدت نور قرمز تحریک شده با غلظت مولکول های اکسیژن نسبت معکوس دارد. با اندازه گیری اختلاف فاز بین نور قرمز تحریک و نور مرجع و مقایسه با مقدار کالیبراسیون داخلی می توان غلظت مولکول اکسیژن را محاسبه کرد. پس از خطی سازی و جبران دما، مقدار نهایی خروجی می شود.

2: سنسور پلاروگرافی از یک آند نقره ای و یک کاتد طلایی با یک حلقه در پایین تشکیل شده است. یک فیلم نیمه تراوا نازک که روی حسگر پخش شده است، می تواند الکترود را از بیرون جدا کند و در عین حال اجازه ورود گاز را بدهد. پایین سنسور با مقدار کمی الکترولیت سورفکتانت پر شده است تا خیس شدن را در حین کار افزایش دهد.

هنگامی که یک ولتاژ پلاریزاسیون به الکترود سنسور پلاروگرافی اعمال می شود، اکسیژن به غشاء نفوذ می کند و در کاتد واکنش می دهد و جریان تولید می کند.

• هیچ الکترولیت مورد نیاز نیست و پلاریزه نمی شود.
• بدون مصرف اکسیژن، تحت تاثیر نرخ جریان نیست.
• سنسور دمای داخلی، جبران دمای خودکار.
• عاری از تداخل مواد شیمیایی مانند سولفیدها
• رانش کوچک، واکنش سریع، اندازه گیری دقیق تر.
• چرخه خدمات طولانی، هزینه استفاده کمتر.
• تعویض ساده کلاهک فلورسنت.
• رابط Rs-485، پروتکل Modbus/RTU.
• مصرف برق کم، ضد تداخل.

توجه:کانکتور سنسور نر کانکتور ضد آب m16-5 است.

سنسور باید به طور ثابت زیر سطح مایع نصب شود. نصب و استفاده باید از برخورد یا خراشیدن روی سطح سر فیلم فلورسنت جلوگیری کند. قسمت سر فیلم فلورسنت باید از چسبیدن به رسوب پایین جلوگیری کند. هنگام استفاده، پوشش لاستیکی را بردارید.

• سیم قرمز سیم برق (12 تا 24 ولت)
• سیم مشکی زمین (GND)
• خط آبی-485 A
• White Line-485 B

قبل از روشن شدن برق، ترتیب سیم کشی را به دقت بررسی کنید تا از تلفات غیر ضروری ناشی از خطاهای سیم کشی جلوگیری کنید.

دستورالعمل سیم‌کشی: با توجه به اینکه کابل‌ها به مدت طولانی در آب (از جمله آب دریا) غوطه‌ور بوده یا در معرض هوا قرار گرفته‌اند، تمام موقعیت‌های سیم‌کشی باید ضدآب باشند و کابل‌ها باید مقاومت خاصی در برابر خوردگی داشته باشند.

پروب اکسیژن محلول فلورسانس، متفاوت از تکنولوژی پروب اکسیژن محلول در اصل الکتروشیمیایی، اکسیژن مصرف نمی کند و نیازی به تمیز کردن مکرر ندارد (به جز زمانی که در مایع چسبناک استفاده می شود).

توجه: فرکانس تعمیر و نگهداری در جدول فوق فقط توصیه می شود و پرسنل تعمیر و نگهداری باید حسگر را مطابق با استفاده واقعی از سنسور تمیز کنند. با این حال، فرکانس جایگزینی درپوش فلورسنت یک بار در سال توصیه می شود.

الف) سطح بیرونی سنسور: سطح بیرونی سنسور را با آب لوله کشی تمیز کنید، اگر هنوز باقی مانده زباله وجود دارد، با پارچه نرم مرطوب پاک کنید، برای مقداری کثیفی سرسخت، می توانید مقداری مایع شستشوی خانگی را به آب شیر اضافه کنید تا تمیز شود.

ب) سطح سر فیلم فلورسنت: اگر روی سطح فیلم فلورسنت کثیفی وجود دارد، لطفاً با آب تمیز بشویید یا به آرامی با یک پارچه نرم پاک کنید. به شدت تمیز کردن توجه کنید تا از ایجاد خراش در ناحیه اندازه گیری و تأثیر بر دقت اندازه گیری جلوگیری شود.

ج) داخل سر فیلم فلورسنت: به طور کلی تمیز کردن آن غیر ضروری است. اگر بخار آب یا گرد و غبار وارد سر فیلم فلورسنت شود، مراحل تمیز کردن به شرح زیر است:

• سر فیلم فلورسنت را پیچ کنید.
• سطح داخلی سر فیلم فلورسنت و پنجره نوری سنسور را بشویید.
• برای کثیفی های روغنی، می توانید از محلول تمیز کننده خانگی استفاده کنید.
• آب را به آرامی با یک پارچه بدون فلانل تمیز خشک کنید و بگذارید خشک شود.
• سر فیلم فلورسنت را دوباره نصب کنید.

د) کابل های سنسور را بررسی کنید: نباید به پوست و ریشه کابل ها آسیبی وارد شود، ترمینال ها نباید در آب غوطه ور شوند، زمانی که سنسور به طور معمول نصب می شود، کابل نباید کشیده شود، در غیر این صورت سیم داخلی کابل به راحتی پاره می شود و سنسور نمی تواند به طور عادی کار کند.

ه) بررسی کنید که آیا بدنه سنسور در اثر خوردگی یا دلایل دیگر آسیب دیده است.

و) ذخیره روزانه سر فیلم فلورسنت: در صورت عدم استفاده، یک پوشش محافظ لاستیکی با یک اسفنج مرطوب باید پوشانده شود تا سطح ناحیه اندازه گیری سر فیلم فلورسنت خیس بماند. اگر سطح ناحیه اندازه گیری سر فیلم فلورسنت سنسور به طور مزمن خشک باشد، خطای اندازه گیری یا ناپایداری داده ها باید تا 8 ساعت قبل از استفاده از آب رخ دهد.

الف) کالیبراسیون صفر

توزین 5 گرم سولفیت سدیم توسط ترازو، افزودن 95 میلی لیتر آب به استوانه 250 میلی لیتری، ریختن آب در لیوان، افزودن سولفیت سدیم وزن شده، هم زدن با میله شیشه ای، حل کردن، حل کردن و به دست آوردن محلول سولفیت 5 درصد، محلول سولفیت 5 درصد و قرار دادن محلول سدیم در نقطه صفر. پس از ثبات عددی سه دقیقه ای انجام می شود. به پیوست دستورالعمل مراجعه کنید

ب) کالیبراسیون شیب

پروب سنسور در آب اشباع از هوا قرار می گیرد و شیب پس از 3 دقیقه ثبات عددی کالیبره می شود. دستورالعمل ها به پیوست مراجعه می کنند.

ج) تهیه آب اشباع از هوا: 2٪ آب مقطر 3 حجمی را به حمام آب با دمای ثابت اضافه کنید تا ورق پلاستیکی متخلخل روی سطح آب شناور شود (شکل زیر را ببینید). در عین حال از حباب (پمپ هوا) برای هوادهی مداوم آب به مدت بیش از 1 ساعت، توقف هوادهی و گرفتن آب اشباع از هوا پس از 20 دقیقه یا بیشتر استفاده می شود. سنسور را در آب قرار دهید و پس از اینکه مقدار عددی ثابت شد، شیب را کالیبره کنید.

توجه: به عنوان یک گزینه، کالیبراسیون شیب را می توان در هوای اشباع از آب نیز انجام داد. سنسور را در یک بطری کالیبراسیون با مقدار کمی آب قرار دهید (پراب بالاتر از سطح آب 2-3 میلی متر است) تا مطمئن شوید که درپوش فیلم سنسور مرطوب می ماند اما قطرات آب ندارد و شیب کالیبراسیون پس از 3 دقیقه ثبات عددی کالیبره می شود.

• از قرار گرفتن در معرض نور خورشید در سطح داخلی کلاهک فلورسنت خودداری کنید.
• لطفاً فیلم فلورسنت را با دستان خود لمس نکنید.
• اندازه گیری و کالیبره کردن سطح فیلم فلورسنت برای جلوگیری از چسباندن حباب.
• از اعمال مستقیم هرگونه فشار مکانیکی (فشار، خراش و غیره) به فیلم فلورسنت در حال استفاده خودداری کنید.
