Name: سنسور فاصله اولتراسونیک مدل M30 با حفاظت IP65 و دقت بالا ≤۱٪ برای اندازهگیری دقیق سطح
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KUS3000 M30-Type1
Price: 1,000.10 USD
Availability: InStock

خونه > محصولات > حسگر انتقال دهنده فوق صوتی >

سنسور فاصله اولتراسونیک مدل M30 با حفاظت IP65 و دقت بالا ≤۱٪ برای اندازه‌گیری دقیق سطح

KUS3000 Ultrasonic Transducer Sensor

Ultrasonic Transducer Sensor For Distance

KUS3000 Level Proximity Sensor

Place of Origin:

China

نام تجاری:

Kacise

گواهی:

Model Number:

KUS3000 M30-Type1

سند:

KUS3000 Ultrasonic Level Me....1.pdf

با ما تماس بگیرید

درخواست نقل قول

جزئیات محصول

محدوده:

200...2000 میلی متر

نقطه کور:

200 میلی متر

زمان پاسخگویی:

10 میلی ثانیه

ولتاژ تغذیه:

13...30 ولت DC

جریان بدون بار:

≤ 45 mA

تکرارپذیری:

≤1٪

برجسته کردن:

KUS3000 Ultrasonic Transducer Sensor

Ultrasonic Transducer Sensor For Distance

KUS3000 Level Proximity Sensor

شرایط پرداخت و حمل و نقل

Minimum Order Quantity

قیمت

قابل مذاکره

Packaging Details

15*20*15cm,0.3kg

Delivery Time

5-8 work days

شرایط پرداخت

L/C، D/A، D/P، T/T، وسترن یونیون، مانی گرام

Supply Ability

100+

محصولات مرتبط

ویدیو

KUS650 سنسور سطح بی سیم فوق صوتی مخزن با حفاظت IP65 و محدوده تشخیص 200mm ~ 3000mm برای تصفیه فاضلاب

بهترین قیمت رو بدست بیار

ویدیو

KUM2500C حسگر سطح مخزن سوخت با وضوح اندازه گیری 0.1 میلی متر محافظت IP67 و رابط RS232/RS485/TTL/4-20mA

بهترین قیمت رو بدست بیار

ویدیو

سنسور سطح آب التراسونیک 15 متری بدون تماس با خروجی RS485 IP68 محافظت در برابر خوردگی حساسیت بالا

بهترین قیمت رو بدست بیار

ویدیو

Smallest Or Miniature Liquid Level Ultrasonic Transducer Sensor PVDF Material

بهترین قیمت رو بدست بیار

با ما تماس بگیرید

حالا تماس بگیرید

توضیحات محصول

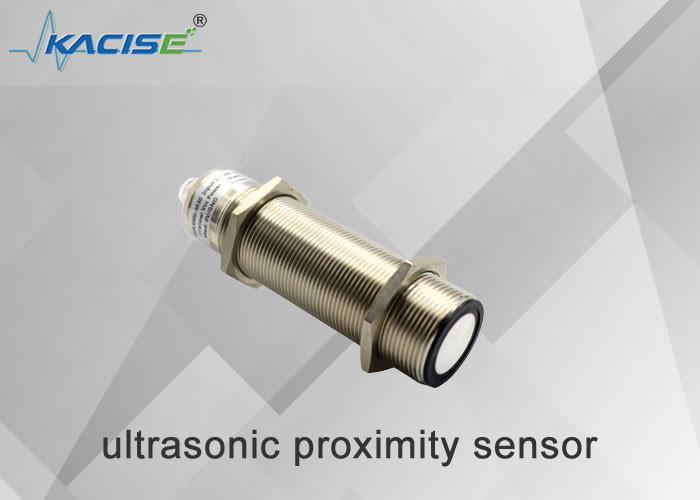

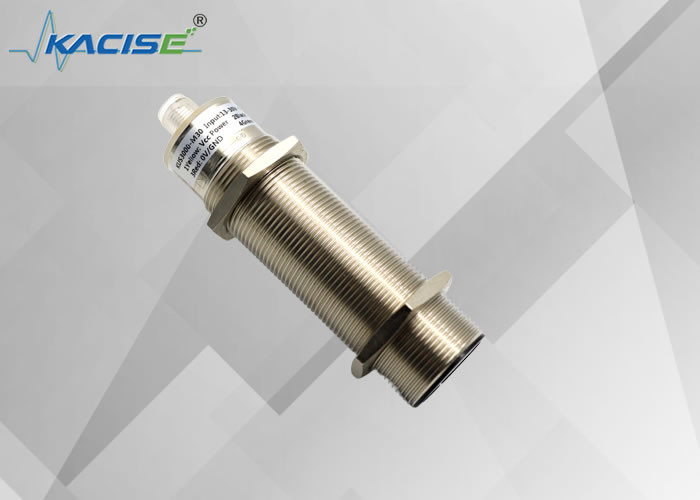

سنسور فاصله اولتراسونیک کوچک و بسیار دقیق KUS3000 M30

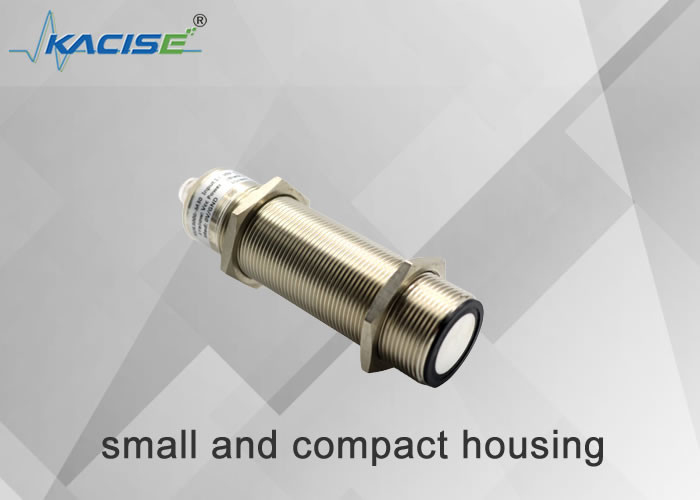

سنسور فاصله اولتراسونیک KUS3000 M30 ابعاد فشرده‌ای را با عملکرد دقت بالا ارائه می‌دهد و آن را برای کاربردهای صنعتی مختلف که نیاز به اندازه‌گیری دقیق فاصله دارند، ایده‌آل می‌سازد.

ساختار ابعادی

تمام ابعاد به میلی‌متر هستند.

رابط الکتریکی

این محصول دارای دو مشخصه کابل است. ترکیب کابل پیش‌فرض بر اساس مشخصات دریافتی از مشتری است.

کابل نوع A	کابل نوع B
پین 1: قهوه‌ای	پین 1: زرد
پین 2: سفید	پین 2: مشکی
پین 3: آبی	پین 3: قرمز
پین 4: مشکی	پین 4: سبز

پارامترهای فنی

محدوده	200...2000 میلی‌متر
محدوده قابل تنظیم فاصله	200...2000 میلی‌متر
نقطه کور	0...200 میلی‌متر
زمان پاسخ	تقریباً 10 میلی‌ثانیه

چراغ‌های نشانگر

چراغ LED آبی	نور آبی چشمک‌زن نشان می‌دهد که کالیبراسیون قابل انجام است. نور ثابت آبی نشان‌دهنده منبع تغذیه عادی است. نور آبی در عرض 5 دقیقه پس از روشن شدن چشمک می‌زند که نشان‌دهنده قابلیت تنظیم خروجی و کالیبراسیون است. پس از 5 دقیقه، نور ثابت آبی نشان‌دهنده عدم دریافت دستورات کالیبراسیون است.
چراغ LED زرد	نشان می‌دهد که آیا جسم اندازه‌گیری شده تشخیص داده شده است یا خیر. در طول کالیبراسیون، نور زرد چشمک‌زن نشان‌دهنده قفل بودن وضعیت کالیبراسیون فعلی است و می‌توان آن را به وضعیت بعدی تغییر داد.
چراغ LED قرمز	در حین کار به طور معمول خاموش است. نور قرمز نشان‌دهنده خطا است. در طول کالیبراسیون، نور قرمز چشمک‌زن نشان‌دهنده قفل شدن از دست دادن اکو یا حالت بی‌نهایت توسط سنسور است و به کاربر اجازه می‌دهد به وضعیت کالیبراسیون بعدی تغییر دهد.

پارامترهای الکتریکی

ولتاژ تغذیه	13...30 ولت DC (نیازهای ولتاژ گسترده ویژه قابل سفارشی‌سازی است)
جریان بدون بار I₀	≤ 45 میلی‌آمپر

مدل‌های مخصوص IOT

ولتاژ تغذیه	3.3-12 ولت DC، ریپل 10% SS
مصرف برق I₀	≤ 15 میلی‌آمپر، حالت خواب ≤ 1 میلی‌آمپر، بیدار شدن سریال

خروجی

نوع خروجی	خروجی سوئیچ PNP (معمولاً باز/بسته طولانی، قابل کالیبراسیون) خروجی سوئیچ NPN (معمولاً باز/بسته طولانی، قابل برنامه‌ریزی) خروجی ولتاژ آنالوگ 0-10 ولت (قابل برنامه‌ریزی) خروجی آنالوگ 4-20 میلی‌آمپر (قابل برنامه‌ریزی) خروجی RS485 E4 (قابل برنامه‌ریزی)
جریان بیش از حد Ie	200 میلی‌آمپر (حفاظت در برابر پلاریته معکوس، حفاظت در برابر اتصال کوتاه)
تنظیمات پیش‌فرض	M18: نقطه سوئیچ A1: 150 میلی‌متر، نقطه سوئیچ A2: 1000 میلی‌متر M30 نوع 1: نقطه سوئیچ A1: 200 میلی‌متر، نقطه سوئیچ A2: 2000 میلی‌متر M30 نوع 2: نقطه سوئیچ A1: 300 میلی‌متر، نقطه سوئیچ A2: 4000 میلی‌متر M30 نوع 3: نقطه سوئیچ A1: 500 میلی‌متر، نقطه سوئیچ A2: 6000 میلی‌متر
افت ولتاژ خروجی	≤ 2.5 ولت

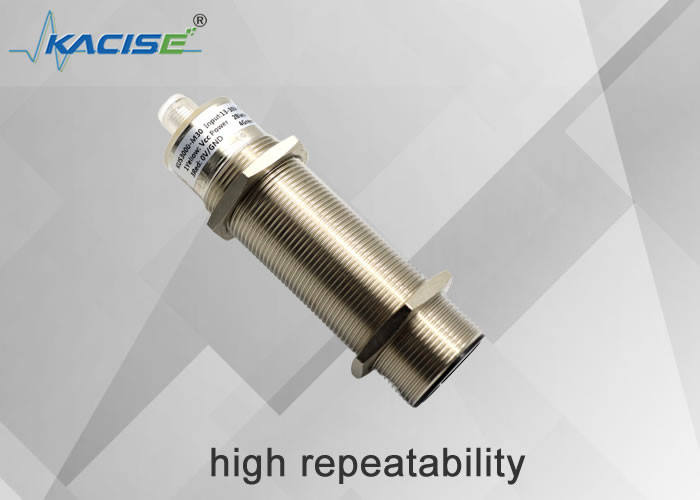

تکرارپذیری	≤ 1%
فرکانس سطح روشن/خاموش	≤ 13 هرتز (فرکانس بالا قابل سفارشی‌سازی است)
دامنه مشخصه هیسترزیس پیش‌فرض	5% مقدار تنظیم شده (نیازهای ویژه قابل سفارشی‌سازی است)
محدوده جبران دما	-40 درجه سانتی‌گراد تا 85 درجه سانتی‌گراد

شرایط دمایی

دمای کار	-25 درجه سانتی‌گراد تا 70 درجه سانتی‌گراد (248K تا 343K)
دمای ذخیره‌سازی	-40 درجه سانتی‌گراد تا 85 درجه سانتی‌گراد (233K تا 358K)

مشخصات مکانیکی

اتصال مکانیکی	کانکتور V1 (M12×1)، 4 پین
کلاس حفاظت	IP65 (موارد دیگر قابل سفارشی‌سازی است)
جنس پوسته	مس نیکل اندود (موارد دیگر قابل سفارشی‌سازی است)

نکته اتصال مهم

هنگامی که محصولات M18 و M30 دارای خروجی آنالوگ 4-20 میلی‌آمپر هستند، روش اتصال کنتور با محصولات 550/600 متفاوت است. از آنجایی که ترمینال خروجی محصولات M18 و M30 توسط VDD تغذیه می‌شود (همانطور که در شکل 1 نشان داده شده است)، کنتور باید بین پورت منبع تغذیه و ترمینال خروجی متصل شود. نمودار دستورالعمل اتصال در شکل 2 نشان داده شده است.

شکل 1: نمودار مدار تغذیه خروجی

شکل 2: نمودار شماتیک روش اتصال
