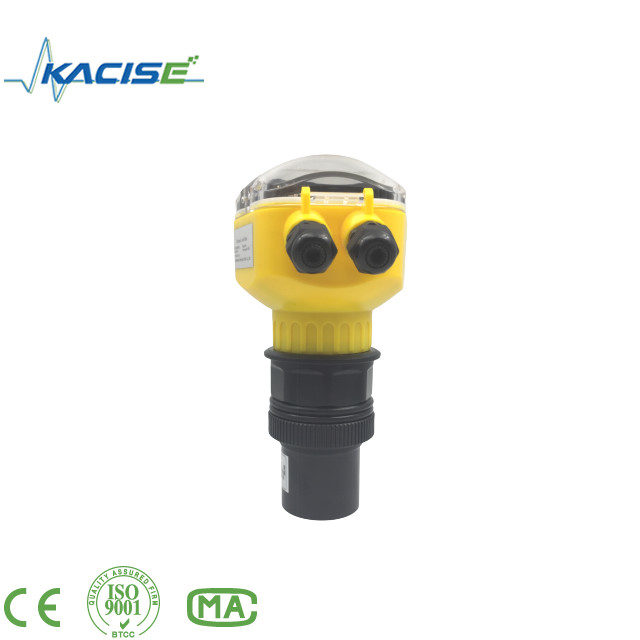

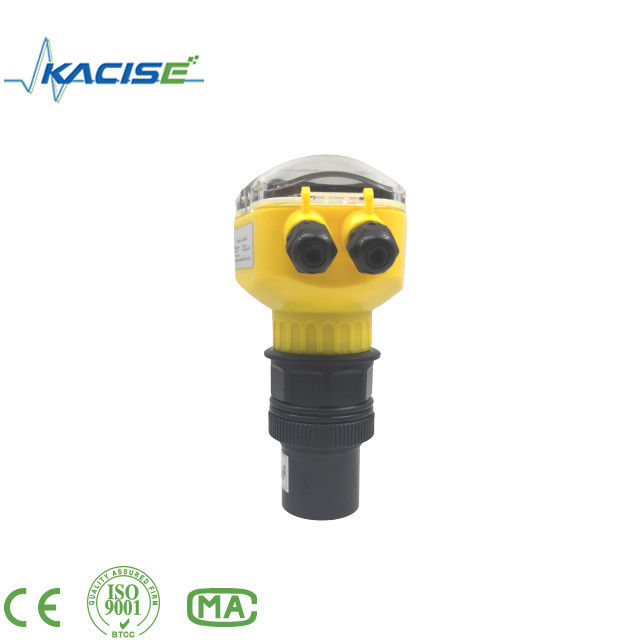

Name: اندازه گیری سطح فوق صوتی یکپارچه بدون تماس با دقت بالا 0.5٪ و صفحه نمایش ال ای دی انگلیسی
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KUM-A
Price: 383.00 USD
Availability: InStock

خونه > محصولات > اندازه گیری سطح مایعات >

اندازه گیری سطح فوق صوتی یکپارچه بدون تماس با دقت بالا 0.5٪ و صفحه نمایش ال ای دی انگلیسی

Sump Ultrasonic Level Sensor

24 VDC Fluid Level Meter

Integrated Ultrasonic Digital Water Level Meter

محل منبع:

چین

نام تجاری:

KACISE

گواهی:

Model Number:

KUM-A

سند:

KUM intelligent ultrasonic ....2.pdf

با ما تماس بگیرید

درخواست نقل قول

جزئیات محصول

نوع محصول:

یکپارچه شده است

منبع تغذیه:

24 VDC اختیاری: 220 ولت AC + 15٪ 50 هرتز

نمایش:

نمایشگر LED انگلیسی

پروب کابل:

نه

خروجی دیجیتال:

RS485

قطعنامه:

3 میلی متر یا 0.1٪

نام محصول:

اندازه گیری سطح سنسور سطح سنسور غیر تماسی دیجیتال یکپارچه سطح سنسور اولتراسونیک مورد استفاده در پروژ

درخواست کنید:

جامد مایع

برجسته کردن:

Sump Ultrasonic Level Sensor

24 VDC Fluid Level Meter

Integrated Ultrasonic Digital Water Level Meter

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش

1PCS

قیمت

USD157 to USD610 per pc

جزئیات بسته بندی

هر واحد دارای جعبه جداگانه است و تمام جعبه ها در بسته های استاندارد یا درخواست مشتریان بسته بندی می

زمان تحویل

5 تا 8 روز کاری

شرایط پرداخت

T/T، وسترن یونیون، مانی گرام

قابلیت ارائه

1000 عدد/قطعه در هفته قابل مذاکره

محصولات مرتبط

316 سنسور سطح ظرفی از فولاد ضد زنگ با حفاظت IP67 و ارتباطات HART برای محیط های خشن

بهترین قیمت رو بدست بیار

اندازه گیری سطح رادار 80GHz برای مخازن دمای بالا و خوردگی با تکنولوژی FMCW

بهترین قیمت رو بدست بیار

KLD806 سنسور سطح رادار 80G FM با نصب فلنج فرکانس 80GHz و آنتن PTFE برای سیمان سیلو

بهترین قیمت رو بدست بیار

اندازه گیری سطح رادار فرکانس 26GHz با اندازه گیری بدون تماس و محافظت IP67 برای نظارت بر سطح مایع

بهترین قیمت رو بدست بیار

با ما تماس بگیرید

حالا تماس بگیرید

توضیحات محصول

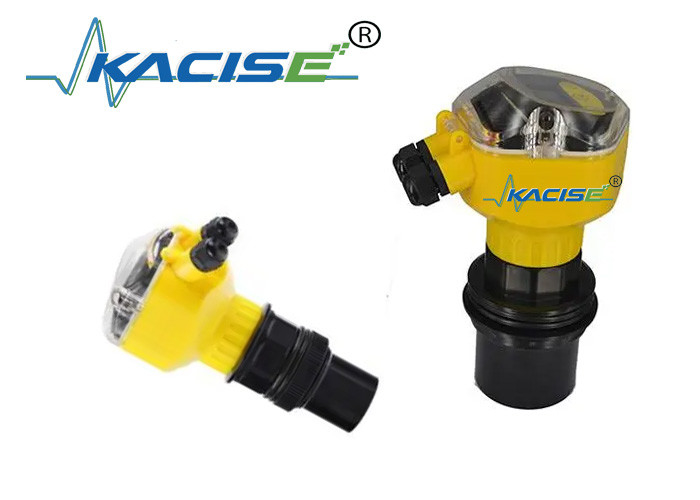

سطح سنج التراسونیک سامپ یکپارچه سطح سنج دیجیتال سطح آب

توجه: اطلاعات محدوده بسیار مهم است

سطح سنج اولتراسونیک مجتمع سامپ یک دستگاه سطح سنج دیجیتالی آب است. برای ارائه اندازه گیری های دقیق در مخزن ها و کاربردهای مشابه طراحی شده است. این دستگاه فناوری پیشرفته اولتراسونیک را با نمایشگر دیجیتال و ویژگی های کنترل ترکیب می کند. داده های قابل اعتماد و دقیق را ارائه می دهد و مدیریت و کنترل کارآمد سطح آب را در تنظیمات مختلف امکان پذیر می کند.

ویژگی های فنی:

بدون تماس، می تواند در برنامه های مختلف استفاده شود.
انواع مختلفی از پروب ها برای برآوردن نیازهای کاربردهای مختلف در دسترس هستند.
دقت بالا: 0.5٪، 1٪
صفحه نمایش LED انگلیسی

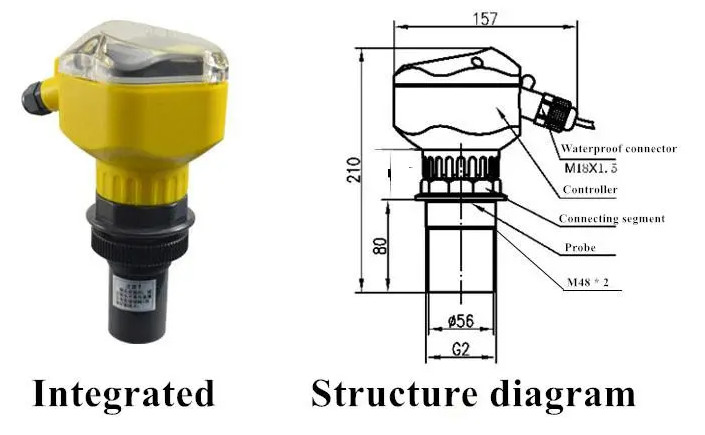

ساختار:

اندازه گیری سطح فوق صوتی یکپارچه بدون تماس با دقت بالا 0.5٪ و صفحه نمایش ال ای دی انگلیسی 0

مشخصات فنی:

پارامتر	نوع فشرده	نوع تقسیم
محدوده	5 متر، 10 متر، 15 متر، 20 متر، 30 متر، 40 متر، 50 متر، 60 متر	5 متر، 10 متر، 15 متر، 20 متر، 30 متر، 40 متر، 50 متر، 60 متر
دقت	0.5٪ ~ 1٪
قطعنامه	3 میلی متر یا 0.1٪ (بزرگتر موثر است)
نمایش	LCD انگلیسی	LCD انگلیسی
خروجی آنالوگ	4 سیم بار 4×20mA/510Ω 2 سیم بار 4×20mA/250Ω	بار 4 تا 20 میلی آمپر / 510 Ω
خروجی رله	2 طرفه AC 250V/5A یا DC 30V/5A، قابل برنامه ریزی (اختیاری)	2 یا 4 طرفه AC 250V/ (NO:10A,NC:6A) یا DC 24V/10A، قابل برنامه ریزی (اختیاری)
منبع تغذیه	24VDC (پیش‌فرض) 220 ولت AC+15%@50Hz 12VDC باتری	24VDC 120mA (پیش‌فرض) 220 ولت AC+15%@50Hz 12VDC باتری
دمای محیط	ابزار نمایش - 20 × 60 ℃، مبدل-20~80℃	ابزار نمایش -20~60℃، مبدل-20~80℃
ارتباط	RS485، RS232 (اختیاری)
پروتکل	Modbus-RTU
حفاظت	ابزار نمایش IP66، مبدل IP68
کابل مبدل	نه	10 متر پیش فرض حداکثر 100 متر قابل سفارش (در صورت بدون تداخل الکترومغناطیسی)
نصب مبدل	با توجه به برد و مبدل	با توجه به برد و مبدل
مصرف برق	قدرت خاص اسپلیت نوع به شرح زیر است: تنها با خروجی mA، 1.5W/24V (استاندارد) است. تنها با خروجی RS485، 0.9W/24V (اختیاری) است. با خروجی RS485 و mA، 1.6W/24V (اختیاری) است. دو رله اضافه کنید، قدرت 0.8W/24V افزایش می یابد (اختیاری). توان 220VAC اسپلیت نوع 5W/220VAC است. قدرت ویژه ابزار جمع و جور چهار سیمه به شرح زیر است: تنها با خروجی mA، 1W/24V (استاندارد) است. تنها با خروجی RS485، 0.6W/24V (اختیاری) است. با خروجی RS485 و mA، 1.1W/24V (اختیاری) است. دو رله اضافه کنید، قدرت 1W/24V افزایش می یابد (اختیاری). توان دستگاه چهار سیم فشرده 220VAC 5W/220VAC است. توان خروجی ابزار جمع و جور دو سیمه 24 ولت و مقدار جریان خروجی دستگاه به هم مرتبط هستند: (4mA/0.096W-20mA/0.48W)

انتخاب مدل:

KUM-A
	محدوده اندازه گیری
	الف	5 متر
	ب	10 متر
	سی	15 متر
	D	20 متر
	E	30 متر
	اف	40 متر
	جی	50 متر
	اچ	60 متر
		سیگنال خروجی
		الف	4-20 میلی آمپر
			دقت
			0.5	0.5٪
			1.0	1%
				منبع تغذیه
				الف	24Vdc
				ب	11 ~ 30 ولت
					نوع پروب
					الف	PVDF
					ب	آلیاژ آلومینیوم
					سی	ABS
					D	فولاد ضد زنگ 316 لیتر
					E	تفلون
					اف	آلیاژ تیتانیوم

برنامه های کاربردی و نصب:

اندازه گیری فاصله
اندازه گیری عمق

اندازه گیری سطح فوق صوتی یکپارچه بدون تماس با دقت بالا 0.5٪ و صفحه نمایش ال ای دی انگلیسی 1

اندازه گیری سطح فوق صوتی یکپارچه بدون تماس با دقت بالا 0.5٪ و صفحه نمایش ال ای دی انگلیسی 2

اندازه گیری سطح فوق صوتی یکپارچه بدون تماس با دقت بالا 0.5٪ و صفحه نمایش ال ای دی انگلیسی 3

مشکلات رایج و راهنمایی راه حل ها در حین نصب

شرح خطا	علت مسئله	راه حل
متر نمایش داده نمی شود، کار نمی کند	منبع تغذیه اشتباه سیم کشی اشتباه	بررسی کنید که آیا منبع تغذیه DC24v صحیح است یا خیر بررسی کنید که آیا سیم کشی صحیح است یا خیر
دستگاه دارای صفحه نمایش است، کار نمی کند	1. سطح سنج با سطح مایع یا سطح مواد هماهنگ نیست 2. سطح مایع به شدت در نوسان است 3. سطح مواد به شدت ناهموار است 4. سطح مایع دارای لایه فوم ضخیم تری است 5. ته ظرف پس از تخلیه مایع و تخلیه مواد صاف نیست. 6. خارج از محدوده اندازه گیری	1. جهت تراز سطح سنج را تنظیم کنید و از یک تراز برای کالیبره کردن و اضافه کردن یک لوله پلاستیکی به ظرف استفاده کنید. 2. از سطح سنج با برد بزرگتر استفاده کنید 3. از یک سطح سنج با محدوده بزرگتر یا سایر روش های اندازه گیری استفاده کنید 4. به طور طبیعی کار را پس از افزودن مایع یا مواد از سر بگیرید 5. از سطح سنج با برد بزرگتر استفاده کنید
صفحه نمایش ابزار ناپایدار است یا مقدار اندازه گیری شده دارای انحراف زیادی است	1. سطح مواد وارد نقطه کور می شود 2. مقدار اندازه گیری فاصله بیشتر از ارتفاع نصب است 3. تداخل الکترومغناطیسی قوی وجود دارد 4. اشیایی که امواج صوتی را مسدود می کنند 5. فلنج فلزی بر روی سطح سنج تهیه می شود 6. سطح ساطع کننده یا طرف پروب در تماس با فلز است	1. سطح سنج را بالا ببرید یا از بالا رفتن سطح آن جلوگیری کنید 2. ارتفاع نصب را به مقدار صحیح تغییر دهید 3. ابزار باید به زمین متصل باشد و سطح سنج را محافظت کند 4. موقعیت نصب را تغییر دهید یا لوله های پلاستیکی اضافه کنید 5. به فلنج های پلاستیکی تغییر دهید 6. از پدهای لاستیکی برای جداسازی از فلز استفاده کنید

برای کانتینری که درگاه نصب یا پراب قرار داده شده در لوله گرد، طول اتصال فلنجی کانتینر سطح سنج 4 متری، 6 متری و 8 متری باید کمتر از 400 میلی متر و طول کانتینر سطح سنج 12 متری کمتر از 400 میلی متر باشد.
پروب های سنسور سطح 150، 15، 20، 30 متری باید از درگاه نصب بیرون بزنند.
