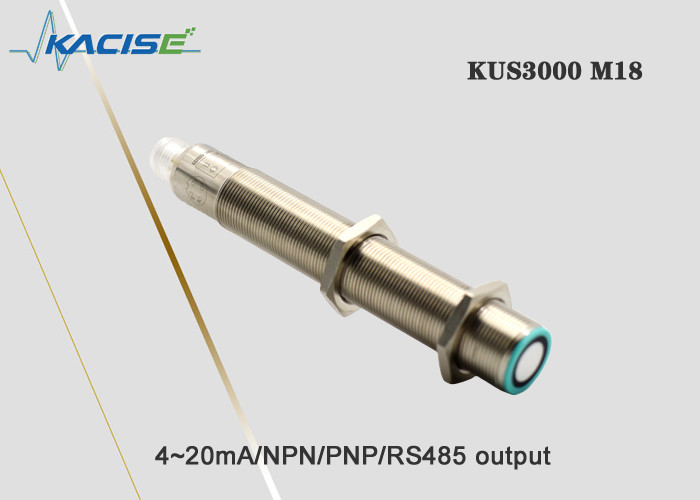

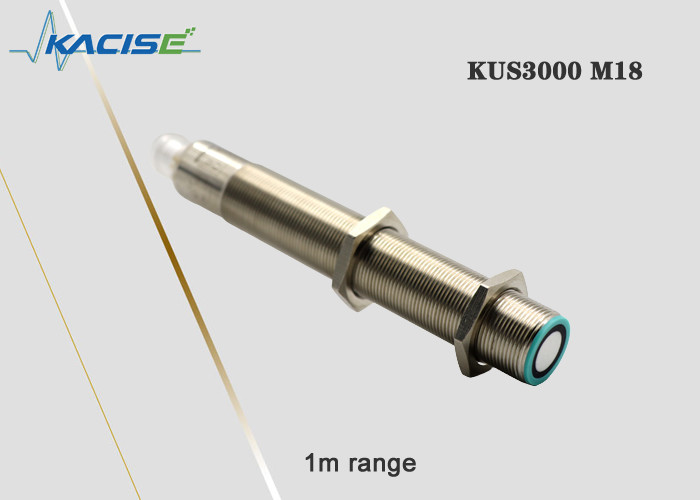

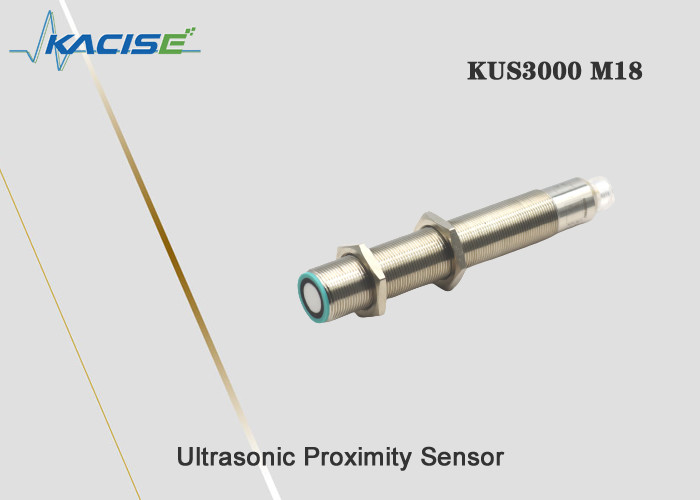

Name: سنسور مجاورت التراسونیک با قابلیت تکرار بالا و برد 1 متری KUS3000
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KUS3000 M18
Price: 1,000.10 USD
Availability: InStock

خونه > محصولات > حسگر انتقال دهنده فوق صوتی >

سنسور مجاورت التراسونیک با قابلیت تکرار بالا و برد 1 متری KUS3000

حسگر فوق صوتی کامپکت M18

حسگر نزدیکی با تکرار بالا

سنسور فرعي فوق صوتي با گارانتي

Place of Origin:

China

نام تجاری:

Kacise

گواهی:

Model Number:

KUS3000 M18

سند:

KUS3000 Ultrasonic Level Me....1.pdf

با ما تماس بگیرید

درخواست نقل قول

جزئیات محصول

محدوده:

1 متر

خروجی:

4~20mA/NPN/PNP/RS485

کلاس حفاظت:

IP65

منبع تغذیه:

13-30 ولت

مواد:

مس نیکل اندود

دما:

-25 ~ 70 درجه سانتیگراد

دقت:

≤1٪

برجسته کردن:

حسگر فوق صوتی کامپکت M18

حسگر نزدیکی با تکرار بالا

سنسور فرعي فوق صوتي با گارانتي

شرایط پرداخت و حمل و نقل

Minimum Order Quantity

قیمت

قابل مذاکره

Packaging Details

5*15*5cm,0.1kg

Delivery Time

5-8 work days

شرایط پرداخت

L/C، D/A، D/P، T/T، وسترن یونیون، مانی گرام

Supply Ability

100+

محصولات مرتبط

ویدیو

KUS650 سنسور سطح بی سیم فوق صوتی مخزن با حفاظت IP65 و محدوده تشخیص 200mm ~ 3000mm برای تصفیه فاضلاب

بهترین قیمت رو بدست بیار

ویدیو

KUM2500C حسگر سطح مخزن سوخت با وضوح اندازه گیری 0.1 میلی متر محافظت IP67 و رابط RS232/RS485/TTL/4-20mA

بهترین قیمت رو بدست بیار

ویدیو

سنسور سطح آب التراسونیک 15 متری بدون تماس با خروجی RS485 IP68 محافظت در برابر خوردگی حساسیت بالا

بهترین قیمت رو بدست بیار

ویدیو

Smallest Or Miniature Liquid Level Ultrasonic Transducer Sensor PVDF Material

بهترین قیمت رو بدست بیار

با ما تماس بگیرید

حالا تماس بگیرید

توضیحات محصول

سنسور مجاورت التراسونیک با قابلیت تکرار بالا

1. ساختار بعدی
واحد میلی متر است.
سنسور مجاورت التراسونیک با قابلیت تکرار بالا و برد 1 متری KUS3000 0
ساختار اندازه سری M18

2. رابط الکتریکی
سنسور مجاورت التراسونیک با قابلیت تکرار بالا و برد 1 متری KUS3000 1

توجه: این محصول دارای دو مشخصات کابل می باشد و دستورالعمل سیم کشی کابل دو مشخصات به شرح زیر است:

کابل نوع A		کابل نوع B
پین 1	قهوه ای	پین 1	زرد
پین 2	سفید	پین 2	مشکی
پین 3	آبی	پین 3	قرمز
پین 4	مشکی	پین 4	سبز

میکس کابل پیش فرض بر اساس مشخصات دریافت شده توسط مشتری است

3. پارامتر فنی

M18
محدوده	150... 1000 میلی متر
محدوده بازه قابل تنظیم	150….1000 میلی متر
نقطه کور	0 ... 150 میلی متر
زمان پاسخگویی	تقریبا 10 میلی ثانیه

چراغ نشانگر

چراغ LED آبی	چراغ آبی چشمک می زند تا نشان دهد که کالیبراسیون می تواند انجام شود. آبی و سایر ثابت ها نشان می دهد که منبع تغذیه سنسور طبیعی است. نور آبی در عرض 5 دقیقه پس از روشن شدن برق چشمک می زند و نشان می دهد که کاربر می تواند تنظیمات خروجی و کالیبراسیون را انجام دهد. پس از 5 دقیقه، چراغ آبی همیشه روشن است که نشان می دهد سنسور نمی تواند فرمان کالیبراسیون را دریافت کند. .
چراغ LED تلو	برای نشان دادن اینکه آیا جسم اندازه گیری شده شناسایی شده است یا خیر استفاده می شود. در مرحله کالیبراسیون، چراغ زرد چشمک می زند تا نشان دهد که حالت کالیبراسیون فعلی قفل شده است و می توان آن را به حالت کالیبراسیون بعدی تغییر داد.
چراغ LED قرمز	در حالت عادی، چراغ قرمز روشن نیست و چراغ قرمز روشن است تا نشان دهد که ایراد وجود دارد. در طول فرآیند کالیبراسیون، چراغ قرمز چشمک زن نشان می دهد که سنسور حالت فقدان اکو یا بی نهایت فعلی را قفل می کند و کاربر می تواند به حالت کالیبراسیون بعدی تغییر مکان دهد.

پارامترهای الکتریکی

ولتاژ تغذیه	13 ... 30 ولت DC، مورد نیاز ولتاژ گسترده خاص را می توان سفارشی کرد
جریان بدون بار I0	≤ 45 میلی آمپر

مدل های طیفی IOT

ولتاژ تغذیه	3.3-12 DC، ریپل 10% SS
مصرف برق I0	≤ 15 میلی آمپر، حالت خواب ≤1 میلی آمپر، بیدار شدن سریال،

خروجی

نوع خروجی	1 خروجی سوئیچ خروجی PNP معمولاً باز و برای مدت طولانی بسته می تواند کالیبره شود 2 خروجی سوئیچ NPN به طور معمول باز و طولانی بسته قابل برنامه ریزی است 3 خروجی ولتاژ آنالوگ 0-10 ولت قابل برنامه ریزی. 4 خروجی آنالوگ 4-20 میلی آمپر قابل برنامه ریزی 5 خروجی RS485 E4 قابل برنامه ریزی.
اضافه جریان یعنی	200 میلی آمپر، حفاظت از قطبیت معکوس، حفاظت از اتصال کوتاه
تنظیم پیش فرض	نقطه سوئیچ M18 A1: 150 میلی متر نقطه سوئیچ A2: 1000 میلی متر نقطه سوئیچ M30 نوع 1 A1 نقطه سوئیچ 200 میلی متری A2: 2000 میلی متر نقطه سوئیچ M30 نوع 2 A1 نقطه سوئیچ 300 میلی متری A2: 4000 میلی متر نقطه سوئیچ M30 نوع 3 A1 نقطه سوئیچ 500 میلی متری A2: 6000 میلی متر
افت ولتاژ خروجی	≤ 2.5 ولت
تکرارپذیری	≤1٪
سطح روشن-خاموش f	≤ 13 هرتز فرکانس بالا را می توان سفارشی کرد
دامنه مشخصه هیسترزیس پیش فرض	5٪ از ارزش مجموعه، الزامات ویژه را می توان سفارشی کرد
محدوده جبران دما	-40-85 ℃

دما مورد نیاز

دمای کاری	-25…70℃(248...343K)
دمای ذخیره سازی	-40…85℃(233...358K)

توضیحات قطعات مکانیکی

اتصال	کانکتور V1 (M12×1)، 4 پین
کلاس حفاظتی	IP65 Other را می توان سفارشی کرد
مواد پوسته	مس نیکل اندود، دیگران را می توان سفارشی کرد

توجه: هنگامی که محصول M18 و محصول M30 دارای خروجی آنالوگ 4-20 میلی آمپر هستند، روش اتصال متر با محصول 550600 متفاوت است. از آنجایی که ترمینال خروجی محصولات M18 و M30 توسط VDD تغذیه می شود، همانطور که در شکل 1 نشان داده شده است، متر باید به پورت منبع تغذیه متصل شود. بین ترمینال خروجی و ترمینال خروجی، نمودار دستورالعمل اتصال در شکل 2 نشان داده شده است:
سنسور مجاورت التراسونیک با قابلیت تکرار بالا و برد 1 متری KUS3000 3
شکل 1 نمودار مدار منبع تغذیه خروجی

شکل 2 نمودار شماتیک روش اتصال

4. اطلاعات سفارش

KUS	انواع	خروجی		محدوده	توصیف کنید
	M18	محفظه M18، حداکثر برد اندازه گیری 1 متر است
	M30-Type1	حداکثر برد اندازه گیری M30 2 متر است
	M30-Type2	حداکثر برد اندازه گیری M30 3 متر است
	M30-Type3	حداکثر محدوده اندازه گیری M30 6 متر است، 8 متر را می توان سفارشی کرد
	سفارشی	شل از سفارشی سازی کاربر پشتیبانی می کند
		NPN	خروجی به صورت NPN
		PNP	خروجی به صورت PNP
		10 Vout	خروجی آنالوگ 0-10 ولت است، نیاز منبع تغذیه بیشتر از 11 ولت است
		5 Vout	خروجی آنالوگ 0-5 ولت است، نیاز منبع تغذیه بیشتر از 6 ولت است
		mAout	خروجی آنالوگ 4-20 میلی آمپر است
		RS485	خروجی پروتکل RS485 Modbus است، لطفاً برای توضیحات خاص به دفترچه راهنمای رابط نرم افزار مراجعه کنید.
			XXX میلی متر		مشتری بازه خطی یا فاصله سوئیچ را مشخص می کند که می تواند در کارخانه تنظیم شود
KUS	M30	RS485	2000 میلی متر

5. کاربرد
