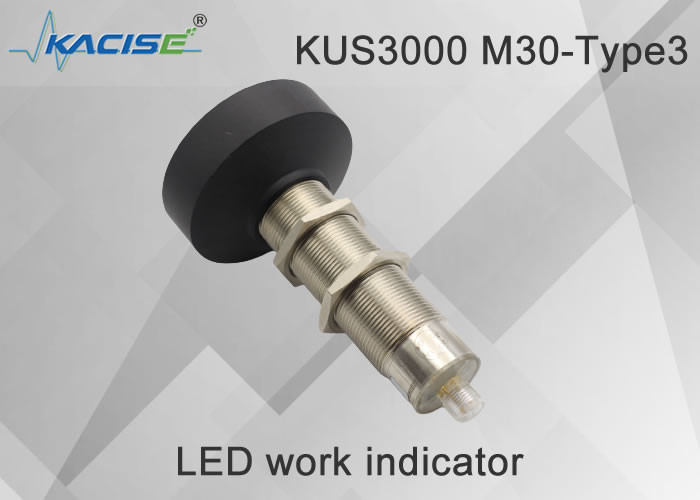

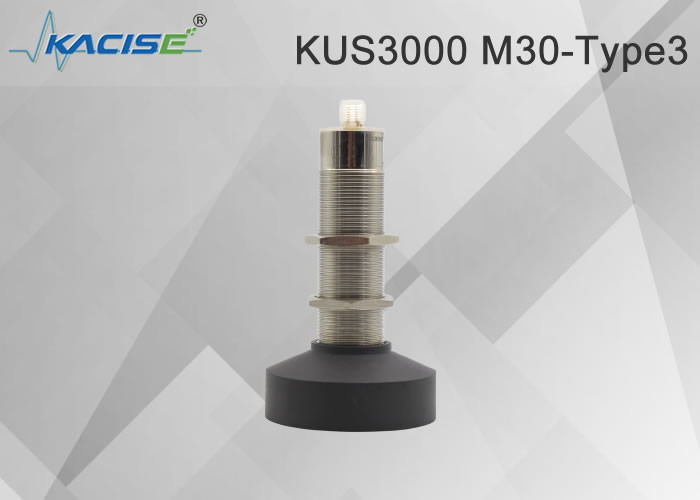

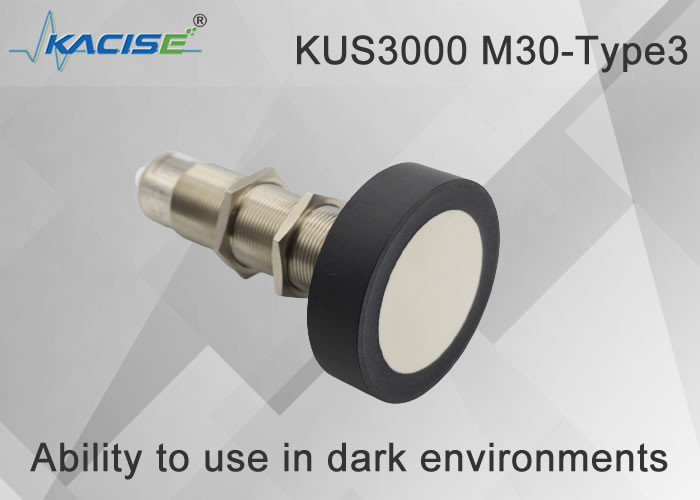

Name: KUS3000 M30-Type3 کوچکترین انتقال دهنده سطح فوق صوتی با شاخص و محدوده گسترده
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KUS3000 M30-Type3
Price: 1,000.10 USD
Availability: InStock

خونه > محصولات > حسگر انتقال دهنده فوق صوتی >

KUS3000 M30-Type3 کوچکترین انتقال دهنده سطح فوق صوتی با شاخص و محدوده گسترده

Place of Origin:

China

نام تجاری:

Kacise

گواهی:

certificate of explosion-proof, CE

Model Number:

KUS3000 M30-Type3

با ما تماس بگیرید

درخواست نقل قول

جزئیات محصول

محدوده:

6 متر / 12 متر

خروجی:

4~20mA/NPN/PNP/RS485

کلاس حفاظت:

IP65

منبع برق:

13-30 ولت

مواد:

مس نیکل اندود

دما:

-25 ~ 70 درجه سانتیگراد

دقت:

≤1٪

شرایط پرداخت و حمل و نقل

Minimum Order Quantity

1pcs

قیمت

قابل مذاکره

Packaging Details

15*20*15cm,0.3kg

Delivery Time

5-8 work days

Payment Terms

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Supply Ability

100+

محصولات مرتبط

KUS-W80 سنسور فاصله زیر آب 200kHz فرکانس گیرنده و جریان کم بدون بار برای اندازه گیری فاصله زیر آب

بهترین قیمت رو بدست بیار

KUS-W50 سنسور فاصله زیر آب محافظت قطب معکوس و 0.6 متر منطقه کور برای نظارت بی سیم زیر آب

بهترین قیمت رو بدست بیار

KWD200 سنسور ارتباطات تحت آب با استفاده از امواج فوق صوتی

بهترین قیمت رو بدست بیار

دقت بالا KWD400 360 درجه اسکن سونار مصرف برق ≤12W

بهترین قیمت رو بدست بیار

با ما تماس بگیرید

86--17719566736

حالا تماس بگیرید

توضیحات محصول

KUS3000 M30-Type3 کوچکترین انتقال دهنده سطح فوق صوتی با شاخص و محدوده گسترده

KUS3000 M30-Type3 کوچکترین انتقال دهنده سطح فوق صوتی با شاخص و محدوده گسترده 0

1ساختار ابعاد
واحد mm است.

KUS3000 M30-Type3 کوچکترین انتقال دهنده سطح فوق صوتی با شاخص و محدوده گسترده 1

ساختار اندازه M30 نوع 3

2رابط برق

KUS3000 M30-Type3 کوچکترین انتقال دهنده سطح فوق صوتی با شاخص و محدوده گسترده 2

توجه: این محصول دارای دو مشخصات کابل است و دستورالعمل های سیم کشی این دو مشخصات به شرح زیر است:

کابل نوع A		کابل نوع B
پين1	قهوه ای	پين1	زرد
پين2	سفید	پين2	سیاه
پين3	آبی	پين3	قرمز
پين 4	سیاه	پين 4	سبز

ترکیب کابل پیش فرض بر اساس مشخصات دریافت شده توسط مشتری است

3پارامتر فنی

M18
محدوده	400... ۶۵۰۰ میلی متر یا ۶۰۰ تا ۱۲۰۰۰ میلی متر
محدوده فاصله قابل تنظیم	400... ۶۵۰۰ میلی متر یا ۶۰۰ تا ۱۲۰۰۰ میلی متر
نقطه کور	0... 400 میلی متر یا 0... 600 میلی متر
زمان پاسخ	حدود 40 ms

نور شاخص

چراغ LED آبی

نور آبی می درخشد تا نشان دهد که کالیبراسیون می تواند انجام شود. آبی و سایر ثابت ها نشان می دهد که منبع تغذیه سنسور طبیعی است.چراغ آبی در عرض 5 دقیقه بعد از روشن شدن برق روشن می شود، نشان می دهد که کاربر می تواند تنظیم خروجی و کالیبراسیون را انجام دهد. پس از 5 دقیقه، چراغ آبی همیشه روشن است تا نشان دهد که سنسور نمی تواند دستور کالیبراسیون را دریافت کند. .

چراغ LED کم عمق

برای نشان دادن اینکه آیا شیء اندازه گیری شده تشخیص داده شده است استفاده می شود. در طول مرحله کالیبراسیون، چراغ زرد برای نشان دادن اینکه حالت کالیبراسیون فعلی قفل شده است، درخشان می شود.و می توان آن را به حالت کالیبراسیون بعدی تغییر داد.

چراغ قرمز ال ای دی

در حالت کار عادی، چراغ قرمز روشن نیست و چراغ قرمز روشن است که نشان می دهد نقص وجود دارد.

در طول فرآیند کالیبراسیون، چراغ قرمز درخشان نشان می دهد که سنسور از دست دادن اکو یا حالت بی نهایت فعلی را قفل می کند و کاربر می تواند به حالت کالیبراسیون بعدی تغییر دهد.

پارامترهای الکتریکی

ولتاژ تغذیه	13... 30 ولت DC، نیاز های ولتاژ گسترده خاص می تواند سفارشی شود
جریان بدون بار I0	≤ 45 mA

مدل های طیف IOT

ولتاژ تغذیه	3.3-12 DC، موج 10٪ SS
مصرف برق I0	≤ 15 mA، حالت خواب≤1mA، بیداری سریالی

تولید

نوع خروجی	1 خروجی سوئیچ PNP خروجی به طور معمول باز و طولانی بسته می تواند کالیبراسیون 2 خروجی سوئیچ NPN خروجی به طور معمول باز و بسته طولانی قابل برنامه ریزی 3 خروجی ولتاژ آنالوگ 0-10V قابل برنامه ریزی است. 4 خروجی آنالوگ 4-20mA قابل برنامه ریزی 5 خروجی RS485 E4 قابل برنامه ریزی.
جریان بیش از حد	200 mA ، حفاظت از قطب معکوس ، محافظت از مدار کوتاه
تنظیمات پیش فرض	M18 نقطه تغییر A1: 150mm نقطه تغییر A2: 1000mm M30 نقطه تغییر نوع 1 A1 نقطه تغییر 200mm A2: 2000mm M30 نوع 2 نقطه تغییر A1 300mm نقطه تغییر A2: 4000mm M30 نوع 3 نقطه تغییر A1 500mm نقطه تغییر A2: 6000mm
افت ولتاژ خروجی	≤ 2.5 ولت
تکرار	≤1٪
سطح روشن شدن و خاموش شدن f	≤ 13 هرتز فرکانس بالا می تواند سفارشی شود
دامنه مشخص هیستریز پیش فرض	5٪ از ارزش تنظیم شده، نیازهای خاص می تواند سفارشی شود
محدوده جبران دمای	-40°C تا 85°C

الزامات دمایی

دمای کار	-25...70°C ((248...343K)
دمای ذخیره سازی	-40...85 درجه سانتیگراد ((233...358K)

توضیحات قطعات مکانیکی

ارتباط	اتصال V1 ((M12×1) ، 4-Pin
کلاس حفاظت	IP65 دیگر می تواند سفارشی شود
مواد پوسته	مس نیکل شده، دیگران می توانند سفارشی شوند

توجه: هنگامی که محصول M18 و محصول M30 دارای خروجی آنالوگ 4-20mA هستند، روش اتصال متر با محصول 550,600 متفاوت است.از آنجایی که ترمینال خروجی محصولات M18 و M30 توسط VDD تغذیه می شود، همانطور که در شکل 1 نشان داده شده است، شمارنده باید به پورت منبع برق متصل شود. بین ترمینال خروجی و ترمینال خروجی، نمودار دستورالعمل اتصال در شکل 2 نشان داده شده است:

KUS3000 M30-Type3 کوچکترین انتقال دهنده سطح فوق صوتی با شاخص و محدوده گسترده 3

شکل 1 نمودار مدار برق خروجی

KUS3000 M30-Type3 کوچکترین انتقال دهنده سطح فوق صوتی با شاخص و محدوده گسترده 4

شکل 2 نمودار طرحی روش اتصال

4اطلاعات سفارش

KUS	انواع	خروجی		محدوده	شرح بده
	M18	محفظه M18، حداکثر محدوده اندازه گیری 1 متر است
	M30-Type1	M30 حداکثر محدوده اندازه گیری 2 متر است
	M30-Type2	M30 حداکثر محدوده اندازه گیری 3 متر است
	مدل M30	M30 حداکثر محدوده اندازه گیری 6 متر است، 8 متر می تواند سفارشی شود
	سفارشی	پوسته پشتیبانی از سفارشی سازی کاربر
		NPN	خروجی به عنوان NPN
		PNP	تولید به عنوان PNP
		10 رای	خروجی آنالوگ 0-10V است، نیاز به منبع برق بیشتر از 11V است
		5Vout	خروجی آنالوگ 0-5V است، نیاز به منبع برق بیشتر از 6V است
		خارج از کشور	خروجی آنالوگ 4-20mA است
		RS485	خروجی پروتکل RS485 Modbus است، لطفاً برای توضیحات دقیق به راهنمای رابط نرم افزار مراجعه کنید.
			XXX میلی متر		مشتری مشخص می کند فاصله خطی یا فاصله سوئیچ، که می تواند در کارخانه تنظیم شود
KUS	M30	RS485	۶۰۰۰ میلی متر
