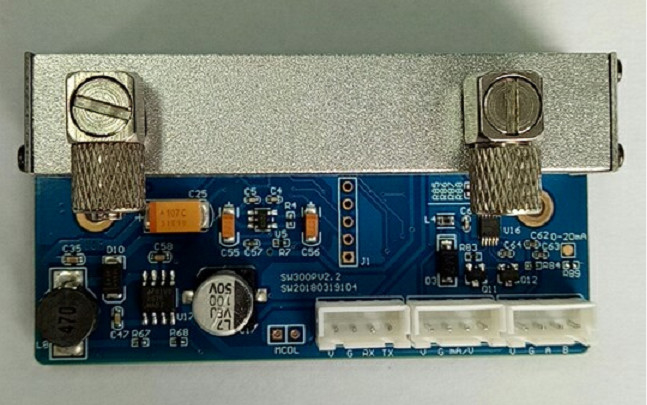

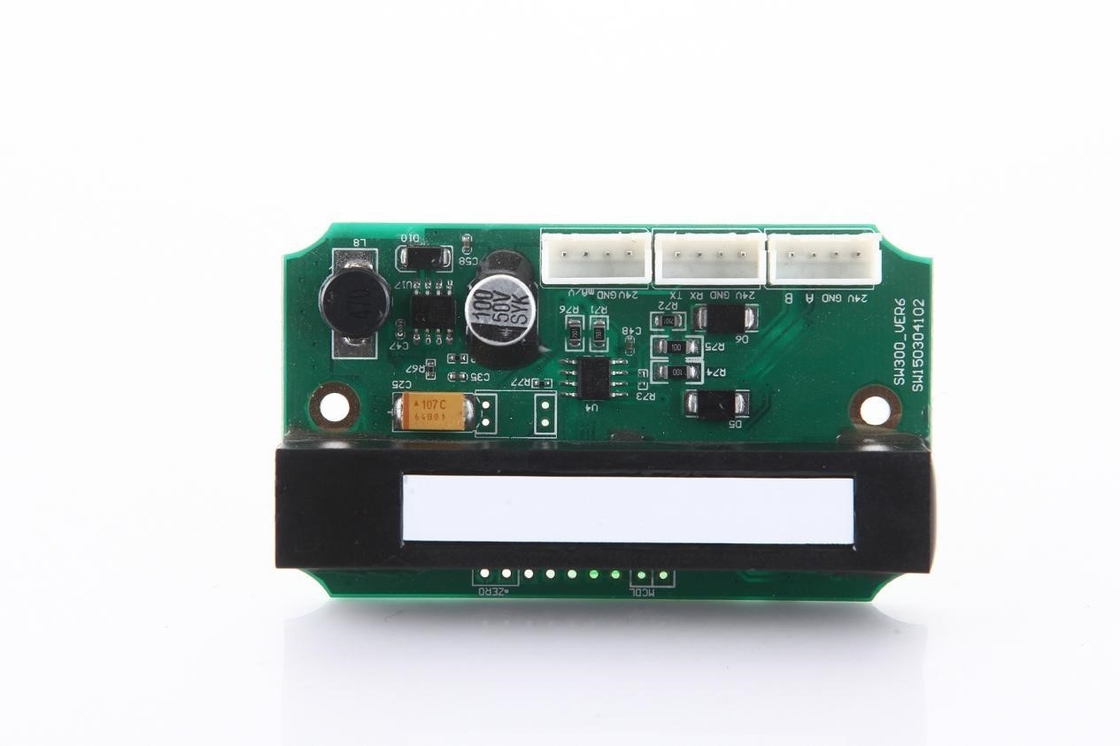

KCS530 ماژول مادون قرمز CO2
1. خلاصه
KCS530 یک ماژول تشخیص گاز است که بر اساس اصل جذب مادون قرمز NDIR ساخته شده است و برای تشخیص غلظت دی اکسید کربن در یک محیط گازی در دمای اتاق مناسب است.
KCS530 یک حفره نوری ثبت شده، منبع نوری وارد شده و آشکارساز دو کانال را برای تحقق جبران مرجع مسیرهای نوری دوگانه در فضا اتخاذ می کند. KCS530 دارای انتخاب خوبی است،هیچ وابستگی اکسیژن و عمر طولانی.
KCS530 دارای UART ، خروجی 485 و خروجی جریان 4-20mA (یا خروجی ولتاژ آنالوگ) برای انتخاب آسان برنامه است. KCS530 کالیبراسیون نقطه صفر را فراهم می کند ،دستورات کالیبراسیون حساسیت و کالیبراسیون هوای پاک، و یک پین MCDL به صورت دستی کالیبراسیون شده را برای مشتریان برای انجام کالیبراسیون صفر نسبی از ماژول سنسور با استفاده از هوای آزاد آزاد در خارج از منزل فراهم می کند.
KCS530 از حالت تهویه کنوکسیونی استفاده می کند که سرعت پخش سریع دارد. KCS530 برای اندازه گیری غلظت CO2 در محیط های رطوبت بالا مانند خانه های قارچ طراحی شده است.اتاق های انکوباسیونهمچنین می تواند به طور گسترده ای در کنترل هوای تازه HVAC، نظارت بر کیفیت هوای داخلی، نظارت بر فرآیند تولید کشاورزی و دامداری استفاده شود.می تواند در ساختمان های هوشمند نصب شود، سیستم های تهویه مطبوع، روبات ها، خودروها و سایر کاربردهای دیگر، همچنین می تواند برای سایر نظارت بر کیفیت هوا در فضاهای باریک مورد استفاده قرار گیرد.
2پارامترهای فنی
| پارامتر |
نماد |
حداقل |
مقادیر معمولی |
حداکثر |
واحد |
| دمای ذخیره سازی |
Tstg |
-20 |
- |
80 |
°C |
| دمای کار |
TA |
-20 |
|
60 |
°C |
| رطوبت کاری |
HA |
0 |
|
90 |
% RH |
| فشار کاری |
PA |
0.8 |
|
1.2 |
atm |
| ولتاژ تغذیه |
Vs |
11 |
12 |
30 |
V |
| حداکثر جریان کار |
منحداکثر |
100 |
120 |
150 |
mA |
|
محدوده (تعمیر قابل پشتیبانی است.)
می تواند تا 100 درصد حجم باشد)
|
Ra |
0 |
5000 |
500000 |
ppm |
| قطعنامه |
قطعنامه |
|
1000 |
|
ppm |
| دقت اندازه گیری |
دقت |
- |
± 20ppm یا ± 5٪ ارزش واقعی |
± 300ppm± 5٪ ارزش واقعی |
ppm |
| T90 |
انتشار |
- |
20 |
40 |
دوم |
| تکرار |
صفر |
|
|
<±50 |
|
ppm |
| 50٪ FS |
- |
< ± 5٪ |
< ± 5٪ از مقدار اندازه گیری شده |
- |
|
| طول عمر |
|
3 |
10 |
15 |
سال |
3نقشه ابعاد ساختاری
واحد: میلی متر
انتشار
نوع مکش پمپ
4. خروجی سیگنال
خروجی سیگنال: خروجی جریان / ولتاژ آنالوگ، خروجی UART، خروجی 485، کاربران ممکن است نیاز به سفارشی سازی داشته باشند.
توجه: هنگامی که ماژول به صورت سرد راه اندازی می شود، سیگنال مقدار غلظت حاصل شده در عرض دو دقیقه پس از روشن شدن به عنوان پایه اندازه گیری استفاده نمی شود.
4.1خروجی جریان/ ولتاژ آنالوگ
محدوده خروجی جریان آنالوگ (4mA ~ 20mA) ، 4mA مربوط به 0ppm، 20mA مربوط به غلظت گاز در مقیاس کامل است.
محدوده خروجی ولتاژ آنالوگ (0.4V ~ 2.0V) ، 0.4V مربوط به 0ppm و 2.0V مربوط به غلظت گاز در مقیاس کامل است. مشتریان همچنین می توانند سفارشی کنند.
4.2پروتکل ارتباطات UART
نرخ باد: 9600bps، 8 بیت داده، 1 بیت توقف، بدون بیت چک
داده ها خروجی ASCII هستند، تعداد بایت های داده در هر فریم ثابت نیست، با 32 شروع می شود و با rn پایان می یابد
این به بارگذاری فعال و Q&A2way تقسیم می شود.
4.2.1 سنسور به طور فعال مقدار غلظت را آپلود می کند و داده ها به شکل کد ASCII تولید می شوند که فرمت آن به شرح زیر است:
| 32 |
32 |
x |
x |
x |
x |
x |
32 |
p |
p |
m |
r |
n |
که 32 کد ASCII برای یک فضای است و خروجی با یک کاراکتر خط جدید به پایان می رسد.
به عنوان مثال: فرمت خروجی 12345 ppm به شرح زیر:
|
|
1 |
2 |
3 |
4 |
5 |
|
p |
p |
m |
| 0x20 |
0x20 |
0x31 |
0x32 |
0x33 |
0x34 |
0x35 |
0x20 |
0x70 |
0x70 |
0x6d |
4.2.2 پرسش و پاسخ (یک روش برای بارگذاری خودکار و خروجی پرسش و پاسخ را انتخاب کنید، پیش فرض بارگذاری فعال است)
اعشاری بفرست:235237363521
بازگشت
| 32 |
38 |
34 |
36 |
36 |
36 |
36 |
36 |
36 |
36 |
36 |
36 |
36 |
که 32 کد ASCII برای یک فضای است و خروجی با یک کاراکتر خط جدید به پایان می رسد.
4.3پروتکل ارتباطات.MODBUS
سه پروتکل در دسترس هستند: MODBUS RTU، MODBUS ASCII یا MODBUS CUSTOMIZATION.
4.3.1 پروتکل سفارشی MODBUS
فرمت پروتکل فرستادن میزبان
پروتکل شامل بسته های فرمت ثابت است. اندازه بسته بسته بسته به محتوای بسته متفاوت است.
| بایت |
محتوای |
| 1 |
آدرس واحد ارتباطی (آدرس سنسور) |
| 2 |
کاراکتر STX (0x23) |
| 3 |
کد پیام 0x52 (خوانی) یا 0x53 (نوشتن). |
| 4 |
طول داده ها (طول پکیج منفی ۶) |
| 5 |
اول داده ها |
| 6 |
بِت دوم داده |
| 7.... .... n-2 |
سایر داده ها |
| n-1 |
0x21 |
| n |
XOR، عدد 8 رقمی |
آدرس اولین واحد ارتباطی بایت بسته: این به آدرس واحد کامپیوتر پایین تر هنگام ارتباط میزبان با کامپیوتر پایین تر اشاره دارد.بایت دوم بسته است STX شخصیت، که ثابت شده است. بایت سوم بسته نشان می دهد که آیا بسته یک دستور خواندن یا یک دستور نوشتن است. 0x52 برای خواندن دستور 0x53 نوشتن دستور است.بایت چهارم یک بسته طول بیت توصیف داده های موجود در کل پیام است، که برابر با اندازه بسته منفی 6 است. داده ها به صورت متوالی از بایت پایین به بایت بالا منتقل می شوند. متن از چپ به راست هدایت می شود. هنگامی که تمام داده ها منتقل شده اند،پایان داده ها با 1 بایت 0x21 نشان داده خواهد شد. آخرین بایت پروتکل چک سوم برای تایید درستی داده های ارسال شده است.
دستگاه فرمت پروتکل را باز می گرداند
پروتکل شامل بسته های فرمت ثابت است. اندازه بسته بسته بسته به محتوای بسته متفاوت است.
| بایت |
محتوای |
| 1 |
06 (ACK، نشان می دهد که دستور میزبان به درستی دریافت شده است). |
| 2 |
آدرس واحد ارتباطی (آدرس سنسور) |
| 3 |
کاراکتر STX (0x23) |
| 4 |
کد پیام 0x52 (خوانی) یا 0x53 (نوشتن). |
| 5 |
(طول بسته منفی ۷) |
| 6 |
اول داده ها |
| 7 |
بِت دوم داده |
| 8.... .... n-2 |
سایر داده ها |
| n-1 |
0x21 |
| n |
XOR، عدد 8 رقمی |
آدرس واحد ارتباطی: این آدرس به آدرس واحد کامپیوتر پایین تر اشاره دارد زمانی که میزبان با کامپیوتر پایین تر ارتباط برقرار می کند. بایت دوم بسته شخصیت STX است،که ثابت است. بایت سوم بسته نشان می دهد که آیا بسته یک فرمان خواندن یا یک فرمان نوشتن است. 0x52 برای خواندن فرمان است. 0x53 برای نوشتن فرمان است.بایت چهارم یک بسته طول بیت توصیف داده های موجود در کل پیام است، که برابر با اندازه بسته منفی 6 است. داده ها به صورت متوالی از بایت پایین به بایت بالا منتقل می شوند. متن از چپ به راست هدایت می شود. هنگامی که تمام داده ها منتقل شده اند،پایان داده ها با 1 بایت 0x21 نشان داده خواهد شد. آخرین بایت پروتکل چک سوم برای تایید درستی داده های ارسال شده است.
نوع فرمان
(1) مقدار غلظت سنسور را بخوانید: مانند خواندن داده های سنسور فعلی شماره 32 (20H)
میزبان دستور به سنسور می فرستد:20235201372146
20 23 52 01 37 21?? (16 اعشاری)
20: شماره سنسور
23: STX ثابت
52: بخون
01: طول داده، نشان می دهد که یک بیت داده بعد از آن وجود دارد
37: داده های سنسور را بخواند
21: پایان
??: علامت چک CheckSum
CheckSum= 20 ∆23 ∆52 ∆01 ∆37 ∆21=46H، پس؟ =46H
دستگاه داده های زیر را باز می گرداند:062023520537000003E821؟
06 20 23 52 05 37 00 00 03 E8 21?? (16 اعشاری)
06: ACK درست است
20: آدرس سنسور را برمی گرداند
23: STX (0x23)
52: نوع سرویس نوع پیش فرض عملیات بازگشت (0x52) عملیات خواندن است
05: طول داده طول داده 5 بایت است
37: کلاس فرماندهی
00 00 03 E8: مقدار فعلی غلظت CO2 در PPM، مقدار غلظت بیان شده در 4 بایت است، با بایت غلظت بالا در سمت چپ و بایت غلظت پایین در سمت راست،بسته به غلظت سنسور
21: حرف آخر
* : چک سوم کاراکتر چک
CheckSum= 20?? 23?? 52?? 05?? 37?? 00?? 00?? 03?? E8?? 21 =?? XOR ، به استثنای اولین بایت 06
(2) آدرس سنسور را تنظیم کنید:
به عنوان مثال، آدرس سنسور فعلی شماره 32 (20H) را به شماره 34 (22H) بخوانید.
میزبان دستور به سنسور می فرستد:2023530231222160
20 23 53 02 31 22 21?? (16 اعشاری)
20: شماره سنسور فعلی
23: STX ثابت
53: بنویسید
02: طول داده، نشان دهنده دو رقم داده بعد از آن است
31: دستور ارسال آدرس
22: آدرس سنسور فعلی به شماره 34 تغییر می کند
21: پایان
??: علامت چک CheckSum
CheckSum= 20 ̇23 ̇53 ̇02 ̇31 ̇22 ̇21=60H، بنابراین ̇=60H
دستگاه داده های زیر را باز می گرداند:062023530231222160
06 20 23 53 02 3122 21
06: ACK درست است
20: آدرس اصلی سنسور
23: STX (0x23)
53: نوع سرویس نوع پیش فرض عملیات بازگشت (0x520) عملیات خواندن است
02: طول داده طول داده 2 بایت
31: کلاس فرماندهی کلاس
22: آدرس سنسور فعلی پس از تغییر آدرس
21: حرف آخر
??: علامت چک CheckSum
CheckSum= 20 ̇23 ̇53 ̇02 ̇31 ̇22 ̇21=60H، بنابراین ̇=60H
(3) در مورد تنظیم آدرس اولیه سنسور:
MCDL کوتاه، کالیبراسیون صفر در عرض 8 ثانیه، بیش از 10 ثانیه برای آدرس اولیه سنسور پیش فرض شماره 32 است آدرس کارخانه هر سنسور به 32 (20H) تنظیم شده است،و زمانی که کاربر آدرس سنسور را تغییر می دهد، دکمه پیشانی مربوطه باید به طور مداوم برای بیش از 10 ثانیه نگه داشته شود تا تنظیمات کارخانه آدرس را بازگرداند.
4.3.2 پروتکل MODBUS RTU
فرمت پروتکل فرستادن میزبان
پروتکل شامل بسته های فرمت ثابت است. اندازه بسته بسته بسته به محتوای بسته متفاوت است.
| بایت |
محتوای |
| 1 |
آدرس واحد ارتباطی (آدرس سنسور) |
| 2 |
کد تابع |
| 3 |
رتبه اول در حوزه داده ها |
| 4 |
شماره دوم در منطقه داده |
| 5 |
رتبه سوم در حوزه داده ها |
| 6 |
رتبه چهارم در حوزه داده ها |
| ... . |
سایر داده ها |
| n-1 |
CRC پایین |
| n |
CRC بالا |
آدرس واحد ارتباطی: این آدرس به آدرس واحد کامپیوتر پایین تر اشاره دارد زمانی که میزبان با کامپیوتر پایین تر ارتباط برقرار می کند.بایت دوم بسته نشان می دهد که آیا بسته یک دستور خواندن یا نوشتن است.. 03 نشان می دهد که پیام یک دستور خواندن است و 06 نشان می دهد که پیام یک دستور نوشتن است. CRC برای تأیید برای تأیید درستی داده های ارسال شده استفاده می شود.داده ها به صورت متوالی از بایت پایین به بایت بالا منتقل می شوند. متن از چپ به راست هدایت می شود. پس از انتقال تمام داده ها ، چک CRC بیت های پایین و بالا به پایان می رسد.
دستگاه فرمت پروتکل را باز می گرداند
پروتکل شامل بسته های فرمت ثابت است. اندازه بسته بسته بسته به محتوای بسته متفاوت است.
نوع فرمان
(1) مقدار غلظت سنسور را بخوانیدمثل خواندن داده های سنسور فعلی شماره 32 (20H).
میزبان به سنسور دستور می فرستد:
20 03 00 00 00 02 C2 BA
20: آدرس سنسور فعلی
03: غلظت سنسور رو بخون
00 00 00 02: محتوای حوزه داده
00 00 آدرس 00 02 مقدار
C2: CRC بالا
BA: CRC پایین
اصل اساسی کد چک افزوده چرخه ای (CRC) این است: پس از کد اطلاعات K بیت، سپس پیوند کد چک R بیت، کل طول کد N بیت است، بنابراین،این کد همچنین به نام (Nبرای یک کد داده شده (N,K) ، می توان نشان داد که یک چند عددی G ((x) با بالاترین قدرت N-K = R وجود دارد. یک چک جمع اطلاعات K-bit می تواند از G ((x) تولید شود ،و G ((x) به عنوان چند عددی مولد این کد CRC نامیده می شود. فرآیند تولید خاص کد چک این است: فرض بر این که اطلاعات ارسال شده توسط چندگانه C ((X) نشان داده می شود ،حرکت C ((x) به سمت چپ توسط R بیت (که می تواند به عنوان C ((x) * 2R بیان شود)، و غیره به سمت راست C ((x) ، بیت R آزاد خواهد بود، که موقعیت رقم چک است. باقیمانده حاصل از تقسیم C ((x) * 2R برای تولید چندگانه G ((x) ، رقم چک است.
دستگاه داده های زیر را باز می گرداند:
اگر محدوده کل در محدوده 65536 ppm باشد:
20 03 04 00 20 0B E8 CD 85 (دسیمی)
اگر محدوده کل بیشتر از 65536 ppm باشد:
20 03 06 00 20 00 00 0B E8 33 9D (دسیمی)
20: آدرس سنسور فعلی
03: غلظت سنسور رو بخون
04/06: طول ناحیه داده (طول ناحیه داده های بازگردانده شده با محدوده کل سفارش شده توسط مشتری مرتبط است، اگر حداکثر محدوده سفارش شده توسط مشتری در 65536 ppm باشد،سپس طول منطقه داده های بازگردانده شده 04 (100ppm return number) است.: 20 03 04 00 20 00 64 CB 10 ) ، اگر حداکثر محدوده بزرگتر از 65536 ppm باشد ، پس از آن طول منطقه داده های بازگردانده شده 06 است (100 ppm شماره بازگردانده: 20 03 06 00 20 00 00 00 64 35 08)
قسمت قرمز بیت داده است، و قسمت آبی طول منطقه داده است
00 20: آدرس سنسور فعلی را نشان می دهد 0x20
0B E8: غلظت گاز حسگر را در PPM نشان می دهد، ارزش خاص به آدرس و غلظت حسگر بستگی دارد
داده های بالا همه اعداد اعشاری هستند و قبل از محاسبه مقدار غلظت، لازم است آنها را به اعداد پایه 10 تبدیل کنید.
به عنوان مثال:
اگر محدوده کل در محدوده 65536 ppm باشد:
0B اعشاری 11 است، اعشاری E8 232 است، پس از آن مقدار غلظت این است: 11*256+232=3048 (قیمت ppm اعشاری).
اگر محدوده کل بیشتر از 65536 ppm باشد:
00 برای اعشاری 0B برای اعشاری 11 است اعشاری E8 232 است، پس از آن مقدار غلظت: 0*65536+11*256+232=3048 (قیمت ppm در اعشاری).
CD: CRC بالا
85: CRC پایین
مقادیر چک CRC به همان موارد بالا اشاره دارد.
(2) آدرس سنسور را تنظیم کنید:به عنوان مثال، تغییر آدرس سنسور از 32 (20H) به 01
میزبان به سنسور دستور می فرستد:
20 06 00 00 00 01 4E BB (دسیمی)
20: آدرس سنسور فعلی
06: کد تابع (آدرس حسگر تنظیم شده)
00 00 00 01: منطقه داده (رسانه جدید حسگر اصلاح شده 00 01, یعنی 01).
4E: CRC بالا
BB: CRC پایین
مقدار چک CRC مشابه با بالاتر است
دستگاه داده های زیر را باز می گرداند:
20 06 00 00 00 01 4E BB (دسیمی)
مثل ورودی
پس از تغییر آدرس، دستور خواندن جدید فقط نیاز به تغییر اولین آدرس به آدرس فعلی پس از اصلاح و انجام تأیید CRC برای به دست آوردن یک بیت چک جدید دارد:
01 03 00 00 00 02 C4 0B (دسیمی)
دستگاه داده های زیر را باز می گرداند:
اگر محدوده کل در محدوده 65536 ppm باشد:
01 03 04 00 01 0B E8 AC 8D (دسیمی)
اگر محدوده کل بیشتر از 65536 ppm باشد:
01 03 06 00 01 00 00 0B E8 1B CB (دسیمی)
دستور آدرس حسگر جدید اینه:
01 06 00 00 00 XX xx xx
XX: آدرس مورد نیاز برای تغییر مجدد است
xx xx: رقم جدید چک
*این فرمان فرمان modbus در زیر پنجره نمایش داده ها است، دو بار روی جدول نمایش آدرس کلیک کنید تا یک آدرس جدید را با تغییر ارزش تنظیم کنید
(3) در مورد تنظیم آدرس اولیه سنسور
MCDL کوتاه، کالیبراسیون صفر در عرض 8 ثانیه، بیش از 10 ثانیه برای آدرس اولیه سنسور پیش فرض شماره 32 است آدرس کارخانه هر سنسور به 32 (20H) تنظیم شده است،و زمانی که کاربر آدرس سنسور را تغییر می دهد، آدرس باید با نگه داشتن دکمه پیشانی مربوطه به طور مداوم برای بیش از 10 ثانیه بازگردد.
4.3.3 MODBUS ASCII LICENSE
فرمت پروتکل فرستادن میزبان
پروتکل شامل بسته های فرمت ثابت است. اندازه بسته بسته بسته به محتوای بسته متفاوت است.
| بایت |
محتوای |
| 1 |
0x3a |
| 2 |
آدرس واحد ارتباطی (آدرس سنسور بالا) |
| 3 |
آدرس واحد ارتباطی (آدرس حسگر پایین) |
| 4 |
کد تابع بالا |
| 5 |
کد تابع کم |
| 6 |
رتبه اول در حوزه داده ها |
| 7 |
شماره دوم در منطقه داده |
| 8 |
رتبه سوم در حوزه داده ها |
| 9 |
رتبه چهارم در حوزه داده ها |
| 10 |
پنجمین مکان در حوزه داده ها |
| 11 |
رتبه ششم در حوزه داده ها |
| 12 |
رتبه هفتم در حوزه اطلاعات |
| 13 |
شماره هشتم در منطقه داده |
| ... |
سایر داده ها |
| n-3 |
LRC بالا |
| n-2 |
LRC پایین |
| n-1 |
0x0d |
| n |
0x0a |
آدرس واحد ارتباطی: این آدرس به آدرس واحد کامپیوتر پایین تر اشاره دارد زمانی که میزبان با کامپیوتر پایین تر ارتباط برقرار می کند.اولین بایت بسته 0x3a است دو بایت آخر 0x0d 0x0a است و ثابت است. بایت چهارم و پنجم یک بسته نشان می دهد که آیا بسته یک دستور خواندن یا یک دستور نوشتن است. 03 نشان می دهد که پیام یک دستور خواندن است،و 06 نشان می دهد که پیام یک دستور نوشتن است. LRC برای تأیید برای تأیید درستی داده های منتقل شده استفاده می شود. داده ها به صورت متوالی از بایت پایین به بایت بالا منتقل می شوند. متن از چپ به راست هدایت می شود.وقتی که تمام داده ها منتقل می شوند، داده ها 0x0d با 2 بایت قطع شده و 0x0a نشان دهنده پایان داده ها است.
دستگاه فرمت پروتکل را باز می گرداند
پروتکل شامل بسته های فرمت ثابت است. اندازه بسته بسته بسته به محتوای بسته متفاوت است. فرمت بازگشت همان فرمت ارسال است.
نوع فرمان
(1) مقدار غلظت سنسور را بخوانید:مانند خواندن داده های سنسور 20H فعلی
آدرس تحت کد تابع 03 در زیر نظرسنجی Modbus باید به 3 برای 0x0003 تنظیم شود و مقدار باید به 1 تنظیم شود.
میزبان دستور به سنسور می فرستد:
3A 32 30 30 33 30 30 30 30 33 30 30 30 30 30 30 30 30 31 44 39 0D 0A (دسیمی) است: 200300030001D9
3a: بیت شروع ثابت
32 30 برابر 20 است: شماره حسگر
30 33 به 03: غلظت حسگر
30 30 30 33 30 30 30 31: محتوای حوزه داده
30 30 30 33 آدرس نشان می دهد که ثبت برای خواندن یک آدرس شروع 0x0003، و 30 30 30 31 مقدار به معنی تعداد ثبت برای خواندن است 1
44: LRC بالا
39: LRC پایین
0D: بیت پایانی ثابت
0A: بیت پایانی ثابت
LRC=20+03+00+03+00+01=27H بعد از منفی کردن، 1 را به D9H اضافه کنید و کد چک 44 39 است.
دستگاه داده های زیر را باز می گرداند:
3A 32 30 30 33 30 32 30 31 37 33 36 37 0D 0A (دسیمی) است: 200302017367
3A: بیت شروع ثابت
32 30 برابر 20 است: شماره حسگر
30 33 است 03: غلظت حسگر خواندن نشان می دهد که منطقه داده 3 بیت 16 بیت داده 6 بایت نشان داده شده است
30 32 برابر با 02: طول منطقه داده
30 31 37 33 برابر با 0173 است: مقدار فعلی غلظت CO2 0*16^3+1*16^2+7*16+3 با 16 بار در هر فرد است. واحد PPM است که مقدار غلظت در 4 بایت بیان شده است،و ارزش خاص بستگی به غلظت خوانده شده توسط سنسور دارد.
36: LRC بالا
37: LRC پایین
0D: بیت پایانی ثابت
0A: بیت پایانی ثابت
LRC=20+03+02+01+73=99H، بعد از منفی کردن 1 را به 67 اضافه کنید و کد چک 36 37 است.
خواندن آدرس سنسور: به عنوان مثال، خواندن آدرس سنسور فعلی 20h 32
*در اینجا برای خواندن آدرس سنسور است Modbus نظرسنجی در زیر کد عملکرد 03 آدرس باید به 192 تنظیم شود 0x00c0 است، مقدار تنظیم شده به 1.
میزبان دستور به سنسور می فرستد:
3A 32 30 30 33 30 30 43 30 30 30 30 31 31 43 0D 0A (دسیمی)
یعنی: 200300c000011C
3a: بیت شروع ثابت
32 30 برابر 20 است: شماره حسگر
30 33 به 03: غلظت حسگر
30 30 43 30 30 30 30 31: محتوای حوزه داده
30 30 43 آدرس 30 نشان می دهد که آدرس شروع ثبت شده 0x00c0 است و 30 30 30 31 مقدار نشان دهنده تعداد ثبت شده 1 است.
31: LRC بالا
43: LRC پایین
0D: بیت پایانی ثابت
0A: بیت پایانی ثابت
LRC=20+03+00+c0+00+01=E4H بعد از منفی کردن، 1 را به 1CH اضافه کنید و کد چک 31 43 است.
دستگاه داده های زیر را باز می گرداند:
3A 32 30 30 33 30 32 30 30 32 30 30 30 42 42 0D 0A (دسیمی) است: 2003020020BB
3A: بیت شروع ثابت
32 30 برابر 20 است: شماره حسگر
30 33 است 03: غلظت حسگر خواندن نشان می دهد که منطقه داده 3 بیت 16 بیت داده 6 بایت نشان داده شده است
30 32 برابر با 02: طول منطقه داده
30 30 32 30 0020 است: آدرس سنسور فعلی 0x0020 در محدوده 0-FF
42: LRC بالا
42: LRC پایین
0D: بیت پایانی ثابت
0A: بیت پایانی ثابت
LRC=20+03+02+00+20=45H، بعد از منفی کردن 1 به عنوان BB اضافه کنید و کد چک 42 42 است.
(2) سنسور را تنظیم کنیدآدرس: به عنوان مثال، آدرس سنسور شماره 32 را به شماره 01 تغییر دهید
* نظرسنجی Modbus (دو بار روی جدول نشان دهنده آدرس 32 کلیک کنید تا آدرس کد عملکرد 06 را تغییر دهید، آدرس باید به 192 تنظیم شود (باید پیش فرض باشد) است.) 0x00c0،مقدار به 1 تنظیم شده است تا آدرس جدید سنسور باشد..
میزبان دستور به سنسور می فرستد:
3A 32 30 30 36 30 30 43 30 30 30 30 30 31 31 39 0D 0A (دسیمی)
یعنی: 200600c0000119
3A: بیت شروع ثابت
323020 است: شماره حسگر
30 36 06: کد تابع (آدرس حسگر تنظیم شده)
30 30 43 30 30 30 30 31: حوزه داده
آدرس شروع ثبت حسگر 30 30 43 30 0x00c0 است و آدرس جدید اصلاح شده حسگر 30 31 01 است.
31: LRC بالا
39: LRC پایین
0D: بیت پایانی ثابت
0A: بیت پایانی ثابت
LRC= 20+06+00+c0+00+01=E7H بعد از منفی کردن، 1 را به 19 اضافه کنید، و کد چک 31 39 است.
دستگاه داده های زیر را باز می گرداند:
3A 32 30 30 36 30 30 43 30 30 30 30 30 31 31 39 0D 0A (دسیمی)
مثل ورودی
(3) در مورد تنظیم آدرس اولیه سنسور:
MCDL کوتاه، کالیبراسیون صفر در عرض 8 ثانیه، بیش از 10 ثانیه برای آدرس اولیه سنسور پیش فرض شماره 32 است آدرس کارخانه هر سنسور به 32 (20H) تنظیم شده است،و زمانی که کاربر آدرس سنسور را تغییر می دهد، دکمه پیشانی مربوطه باید به طور مداوم برای بیش از 10 ثانیه نگه داشته شود تا تنظیمات کارخانه آدرس را بازگرداند.
5دستورالعمل نصب
سنسور با فاصله سوراخ موقعیت 63mm و دیافراگم 3.2mm نصب شده است
فاصله قطب سیم کشی 2.54 میلی متر است
6مسائلی که باید در نگهداری به آنها توجه شود
سنسور باید به طور منظم کالیبراسیون شود، توصیه می شود که بیش از 3 ماه نباشد، و کالیبراسیون لازم نیست اگر کالیبراسیون خودکار برای کار طولانی مدت روشن باشد.
برای مدت طولانی در محیط با تراکم گرد و غبار بالا از سنسور استفاده نکنید
لطفا از سنسور در محدوده منبع برق سنسور استفاده کنید
7اطلاعات سفارش
| ورق اطلاعات سفارش |
| KCS530 |
KCS530 سنسور غلظت CO2 |
|
xxxx |
سنسور محدوده غلظت CO2 را در ppm اندازه گیری می کند، با حداقل 2000 و حداکثر 50000 ppm. |
| 2000 |
محدوده 200ppm (پیش فرض) |
| 10000 |
محدوده 10000 ppm |
| 50000 |
محدوده 50000 ppm |
|
رمزگذاری |
سرعت واکنش به دو نوع تقسیم می شود: سریع و آهسته |
| S |
آهسته (پیش فرض) |
| ق |
سریع |
|
رمزگذاری |
انتخاب نرخ baud، پشتیبانی از نرخ baud رایج 2400 9600 19200 38400bps، 8 بیت داده، 1 بیت توقف، بدون بیت چک: قبل از سفارش نیازهای ویژه را تأیید کنید. |
| آداب |
قبل از سفارش، نرخ باود رو تایید کنید |
| 2400 |
نرخ باود 2400bps |
| 9600 |
9600bps باود نرخ |
| 19200 |
نرخ 19200bps |
| 38400 |
38400bps نرخ باد (پیش فرض) |
|
رمزگذاری |
پروتکل پورت سریال |
| Modbus-RTU |
پروتکل استاندارد Modbus-RTU (پیش فرض) |
| Modbus-ASCII |
پروتکل استاندارد Modbus-ASCII |
| Modbus-خود |
پروتکل خصوصي مودبس |
| KCS530 |
-2000 |
-آره |
-38400 |
-مودبس-RTU |
|
8اطلاعات تماس
آدرس:www.kacise.com
تلفن: +86-29-17719566736
ایمیل: sales@kacise.com
آدرس: جاده جنوبی تانگیان، شهر سیان، استان شانسی، چین
ضمیمه
| خلاصه |
نام کامل |
| VOL |
1٪ VOL به 1٪ از حجم یک گاز خاص در هوا اشاره دارد. |
| PPM |
1PPM به این معنی است که حجم یک گاز خاص در هوا یک میلیونم را تشکیل می دهد. |
| اکسیژن |
مولکول های اکسیژن |
| صفحه LCD |
صفحه نمایش LCD |
| RS485 |
پورت سریال اسینکرون 485 |
| دی سی |
جریان مستقیم |
| AC |
ارتباطات |
| پی وی سی |
پلی وینیل کلرید |
پیام شما باید بین 20 تا 3000 کاراکتر باشد!
english
français
Deutsch
Italiano
Русский
Español
português
Nederlandse
ελληνικά
日本語
한국
العربية
हिन्दी
Türkçe
indonesia
tiếng Việt
ไทย
বাংলা
فارسی
polski
