Name: سنسور گاز هیدروکربن های مادون قرمز 0 ~ 5000ppm سنسور NDIR CH4 با جبران مسیر نوری دوگانه
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KSS54X
Price: 72.00 USD
Availability: InStock

خونه > محصولات > حسگر کشنده گاز >

سنسور گاز هیدروکربن های مادون قرمز 0 ~ 5000ppm سنسور NDIR CH4 با جبران مسیر نوری دوگانه

Hc Gas Detector Sensor

Hc Ir Hydrocarbon Gas Sensor

5000ppm Hydrocarbon Gas Sensor

Place of Origin:

shanxi xi'an

نام تجاری:

Kacise

Model Number:

KSS54X

با ما تماس بگیرید

درخواست نقل قول

سنسور گاز هیدروکربن های مادون قرمز 0 ~ 5000ppm سنسور NDIR CH4 با جبران مسیر نوری دوگانه

جزئیات محصول

دمای ذخیره سازی:

-20-80

دمای عملیاتی:

-20-60

رطوبت عملیاتی:

0-90 ٪ RH

فشار کاری:

0.8-1.2 اتمسفر

ولتاژ تغذیه:

12 ولت

حداکثر جریان عملیاتی:

120 میلی آمپر

برجسته کردن:

Hc Gas Detector Sensor

Hc Ir Hydrocarbon Gas Sensor

5000ppm Hydrocarbon Gas Sensor

شرایط پرداخت و حمل و نقل

Minimum Order Quantity

Packaging Details

each unit has indicidual box and all boxes are packed in standard packages or customers requests available

Delivery Time

5 work days

شرایط پرداخت

T/T، وسترن یونیون، مانی گرام

Supply Ability

1000 Pieces per Week

محصولات مرتبط

ماژول تشخیص CO سه الکترود الکتروشیمیایی بسیار حساس با محدوده 0-1000PPM و حساسیت 80±20nA/PPM

بهترین قیمت رو بدست بیار

KGD PM 203 حسگر شمارش ذرات لیزری با محدوده تشخیص 0.3 - 10μm و خروجی ذرات شش کانال سازگار با JJF 1190 - 2008

بهترین قیمت رو بدست بیار

سنسور لیزری شمارش ذرات KGD-PM-201 با فرکانس تازه سازی داده 1 ثانیه 1000000 pcs/28.3L حداکثر غلظت مجاز و اندازه تشخیص 0.3μm

بهترین قیمت رو بدست بیار

سنسور تک کانال مادون قرمز CO2 KGD-CM-103 با محدوده تشخیص 400-5000ppm ± ((50ppm + 8٪) دقت و 30 ثانیه ثبات قدرت

بهترین قیمت رو بدست بیار

با ما تماس بگیرید

حالا تماس بگیرید

توضیحات محصول

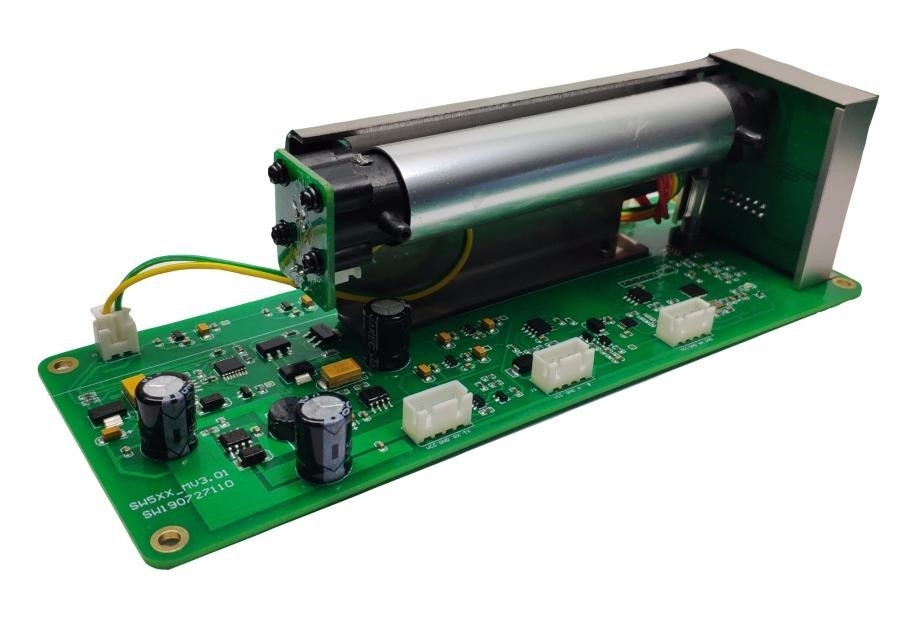

KSS54Xمادون قرمز سنسور هیدروکربن

1. بررسی اجمالی

ماژول حسگر مادون قرمز CH4 KSS54X یک ماژول حسگر گاز با استفاده از اصل تشخیص جذب مادون قرمز NDIR است که غلظت را با توجه به جذب گاز مادون قرمز تعیین می کند. KSS54X از منبع نور وارداتی، حفره نوری با ساختار ویژه و آشکارساز دو کاناله استفاده می‌کند تا جبران‌سازی مرجع مسیر نوری دوگانه فضا را درک کند. ریزپردازنده ها دریافت، پردازش و خروجی سیگنال را انجام می دهند. KSS54X دارای انتخاب خوب، حساسیت بالا، عدم وابستگی به اکسیژن، عمر طولانی، مصرف انرژی کم است. با کنترل دما و عملکرد جبران فشار؛ همچنین دارای خروجی UART، خروجی 485 و جریان/ولتاژ آنالوگ است که برای مشتریان در کاربردهای مختلف مناسب است.

2. پارامترهای فنی

پارامتر	نماد	حداقل	مقادیر معمولی	حداکثر	واحد
دمای ذخیره سازی	تی_stg	-20	-	80	درجه سانتی گراد
دمای عملیاتی	تی_الف	-20		60	درجه سانتی گراد
رطوبت عملیاتی	اچ_الف	0		90 غیر متراکم	% RH
فشار کاری	پ_الف	0.8		1.2	خودپرداز
ولتاژ تغذیه	V_س	11	12	30	V
حداکثر جریان عملیاتی	من_{میانگین}	100	120	150	mA

KSS54X مادون قرمز CH4 شاخص عملکرد کم غلظت (معمولی 0~5000ppm).

شاخص	گاز	محدوده/ppm	وضوح	خطای نسبی	خطای مطلق	تذکر
رانش صفر	CH4	0 تا 5000	25ppm	± 5% FS	± 100ppm	فقط یکی از آنها را ملاقات کنید
رانش محدوده				± 5% FS	± 100ppm	فقط یکی از آنها را ملاقات کنید
خطای نشانه				± 5% FS	± 100ppm	فقط یکی از آنها را ملاقات کنید
تکرارپذیری				± 2% FS	± 50ppm	فقط یکی از آنها را ملاقات کنید
T90	≤5S (500ml/min)

KSS54X مادون قرمز CH4 شاخص عملکرد غلظت معمولی (0~5٪ حجم).

شاخص	گاز	محدوده/جلد	وضوح	خطای نسبی	خطای مطلق	تذکر
رانش صفر	CH4	0 ~ 5٪	100ppm	± 5% FS	± 500ppm	فقط یکی از آنها را ملاقات کنید
رانش محدوده				± 5% FS	± 500ppm	فقط یکی از آنها را ملاقات کنید
خطای نشانه				± 5% FS	± 500ppm	فقط یکی از آنها را ملاقات کنید
تکرارپذیری				± 2% FS	± 300ppm	فقط یکی از آنها را ملاقات کنید
T90	≤5S (500ml/min)

شاخص عملکرد غلظت CH4 مادون قرمز KSS54X (معمولاً 0~30٪ حجم)

شاخص	گاز	محدوده/جلد	وضوح	خطای نسبی	خطای مطلق	تذکر
رانش صفر	CH4	0 تا 30 درصد	500ppm	± 5% FS	±3000ppm	فقط یکی از آنها را ملاقات کنید
رانش محدوده				± 5% FS	±3000ppm	فقط یکی از آنها را ملاقات کنید
خطای نشانه				± 5% FS	±3000ppm	فقط یکی از آنها را ملاقات کنید
تکرارپذیری				± 2% FS	± 1000ppm	فقط یکی از آنها را ملاقات کنید
T90	≤5S (500ml/min)

KSS54X مادون قرمز CH4 شاخص عملکرد در مقیاس کامل (0~100٪ حجم)

شاخص	گاز	محدوده/جلد	وضوح	خطای نسبی	خطای مطلق	تذکر
رانش صفر	CH4	0~100%	1000ppm	± 5% FS	± 5000ppm	فقط یکی از آنها را ملاقات کنید
رانش محدوده				± 5% FS	± 5000ppm	فقط یکی از آنها را ملاقات کنید
خطای نشانه				± 5% FS	± 5000ppm	فقط یکی از آنها را ملاقات کنید
تکرارپذیری				± 2% FS	± 5000ppm	فقط یکی از آنها را ملاقات کنید
T90	≤5S (500ml/min)

3. طراحی ابعاد سازه

واحد: میلی متر

KSS54X دارای سه اندازه ساختاری است که مربوط به حفره نوری 100mm، 150mm، 200mm برای انتخاب است.

نمودار ساختار حفره 100 میلی متری:

نمودار ساختار حفره 150 میلی متری:

نمودار ساختار حفره 200 میلی متری:

دستورالعمل نصب

سنسور با یک نمودار ساختار مرجع با فاصله سوراخ موقعیت و دیافراگم 3.5 میلی متر نصب شده است.

فاصله سوکت سیم کشی 2.54 میلی متر است.

4. روش اموری که در نگهداری باید به آنها توجه شود

سنسور باید به طور منظم کالیبره شود، بیش از 3 ماه توصیه نمی شود.
از سنسور برای مدت طولانی در محیطی با تراکم گرد و غبار زیاد استفاده نکنید.
لطفاً از سنسور در محدوده منبع تغذیه سنسور استفاده کنید.

5. دستورالعمل سفارش

برای اینکه بتوانید مشخصات خاص مورد نیاز را خریداری کنید، لطفاً اطلاعات زیر را ارائه دهید:

نام سنسور
گاز را اندازه گیری کنید
دقت اندازه گیری سنسور و حالت خروجی و غیره
به عنوان مثال، KSS54X، CH4، 0-5000 ppm

6. اطلاعات سفارش

برگه اطلاعات سفارش
KSS54X	سنسور غلظت CO2 KSS54X
	xxxx	این سنسور محدوده غلظت CO2 را بر حسب ppm با حداقل مقدار 2000 و حداکثر مقدار 50000 ppm اندازه گیری می کند.
	2000	محدوده 200ppm (پیش‌فرض).
	10000	محدوده 10000ppm
	50000	محدوده 50000ppm
		رمزگذاری	سرعت واکنش به دو نوع سریع و آهسته تقسیم می شود
		اس	آهسته (پیش فرض).
		س	سریع
			رمزگذاری	انتخاب نرخ باود، پشتیبانی از نرخ باود معمولی 2400 9600 19200 38400bps، 8 بیت داده، 1 بیت بیت توقف، بدون بیت بررسی: نیازهای ویژه را قبل از سفارش تأیید کنید.
			سفارشی	قبل از سفارش، نرخ باود را تأیید کنید
			2400	نرخ باود 2400bps
			9600	نرخ باود 9600bps
			19200	نرخ باود 19200bps
			38400	نرخ باود 38400bps (پیش‌فرض)
				رمزگذاری	پروتکل پورت سریال
				Modbus-RTU	پروتکل استاندارد Modbus-RTU (پیش‌فرض).
				Modbus-ASCII	پروتکل استاندارد Modbus-ASCII
				Modbus-Self	پروتکل خصوصی Modbus
KSS54X	-2000	-س	-38400	-Modbus-RTU

7. اطلاعات تماس

آدرس اینترنتی:www.kacise.com

تلفن: +86-29-17719566736

ایمیل: sales@kacise.com

آدرس: جاده تانگیان جنوبی، شهر شیان، استان شانشی، چین

ضمیمه

کوتاه نویسی	نام کامل
VOL	1% VOL به 1% حجم یک گاز خاص در هوا اشاره دارد.
PPM	1PPM به این معنی است که حجم یک گاز خاص در هوا یک میلیونیم است.
O2	مولکول های اکسیژن
LCD	نمایشگر LCD
RS485	پورت سریال ناهمزمان 485
دی سی	جریان مستقیم
AC	ارتباط
پی وی سی	پلی وینیل کلراید
