Name: ماژول سنسور آشکارساز گاز SF6 مادون قرمز با فشار کاری 0.8-1.2 اتمسفر و محدوده 1500ppm
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KSS524
Price: 72.00 USD
Availability: InStock

خونه > محصولات > حسگر کشنده گاز >

ماژول سنسور آشکارساز گاز SF6 مادون قرمز با فشار کاری 0.8-1.2 اتمسفر و محدوده 1500ppm

1.2 Atm SF6 Gas Detector Sensor

0.8 Atm SF6 Gas Detector Sensor

Ir Sensor Module 1500ppm

Place of Origin:

shanxi xi'an

نام تجاری:

Kacise

Model Number:

KSS524

با ما تماس بگیرید

درخواست نقل قول

ماژول سنسور آشکارساز گاز SF6 مادون قرمز با فشار کاری 0.8-1.2 اتمسفر و محدوده 1500ppm

جزئیات محصول

دمای ذخیره سازی:

-20-80

دمای عملیاتی:

-20-60

رطوبت عملیاتی:

0-90 ٪ RH

فشار کاری:

0.8-1.2 اتمسفر

ولتاژ تغذیه:

9 ولت

حداکثر جریان عملیاتی:

120 میلی آمپر

محدوده (تخصیص پذیر):

1500 دور در دقیقه

دقت اندازه گیری:

± 5ppm یا ± 2% مقدار واقعی بیشتر است

T90 ساکشن پمپ:

T90 از انتشار:

30s

تکرارپذیری صفر:

<±50ppm

قابلیت تکرار 50% FS:

<±5٪. اندازه گیری ها

طول عمر:

10 سال

برجسته کردن:

1.2 Atm SF6 Gas Detector Sensor

0.8 Atm SF6 Gas Detector Sensor

Ir Sensor Module 1500ppm

شرایط پرداخت و حمل و نقل

Minimum Order Quantity

Packaging Details

each unit has indicidual box and all boxes are packed in standard packages or customers requests available

Delivery Time

5 work days

شرایط پرداخت

T/T، وسترن یونیون، مانی گرام

Supply Ability

1000 Pieces per Week

محصولات مرتبط

ماژول تشخیص CO سه الکترود الکتروشیمیایی بسیار حساس با محدوده 0-1000PPM و حساسیت 80±20nA/PPM

بهترین قیمت رو بدست بیار

KGD PM 203 حسگر شمارش ذرات لیزری با محدوده تشخیص 0.3 - 10μm و خروجی ذرات شش کانال سازگار با JJF 1190 - 2008

بهترین قیمت رو بدست بیار

سنسور لیزری شمارش ذرات KGD-PM-201 با فرکانس تازه سازی داده 1 ثانیه 1000000 pcs/28.3L حداکثر غلظت مجاز و اندازه تشخیص 0.3μm

بهترین قیمت رو بدست بیار

سنسور تک کانال مادون قرمز CO2 KGD-CM-103 با محدوده تشخیص 400-5000ppm ± ((50ppm + 8٪) دقت و 30 ثانیه ثبات قدرت

بهترین قیمت رو بدست بیار

با ما تماس بگیرید

حالا تماس بگیرید

توضیحات محصول

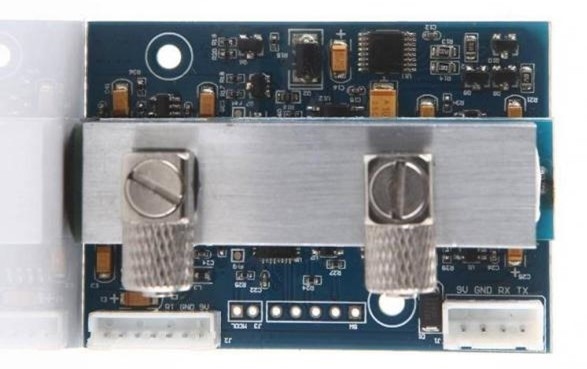

ماژول سنسور گاز SF6 مادون قرمز KSS524

جدول 1 تاریخچه نسخه

نسخه	تاریخ	توضیحات
V1.0	2016-10-12	نسخه 1.0 منتشر شد
V2.2	06/03/2018	اصلاحات ویژگی محصول را تطبیق دهید

فهرست مطالب

1. بررسی اجمالی
2. پارامترهای فنی
3. ترسیم ابعاد سازه
4. خروجی سیگنال
5. دستورالعمل نصب
6. مشکلاتی که در نگهداری باید به آنها توجه شود
7. دستورالعمل سفارش
8. اطلاعات سفارش
9. اطلاعات تماس
ضمیمه

1. بررسی اجمالی

گاز SF6 به طور گسترده ای به عنوان یک رسانه عایق و گاز خاموش کننده قوس در تجهیزات قدرت، به ویژه در قطع کننده های فشار قوی، ترانسفورماتور، ترانسفورماتور، خازن، برقگیر، فیوز و غیره استفاده می شود. در صورت بروز نشتی، فشار تجهیزات کاهش می یابد و ظرفیت عایق کاهش می یابد. آلودگی و تخریب محیط جوی، افزایش اثر گلخانه ای؛ تجمع در فضاهای سطح پایین که منجر به حوادثی مانند کمبود اکسیژن در مغز کارکنان و حتی خفگی سریع می شود. تحت تأثیر تخلیه جزئی، دمای بالا و سایر عوامل، گاز SF 6 مواد تجزیه بسیار سمی مانند SF 4، SF 2، SOF2 و غیره تولید می کند.

KSS524 یک ماژول حسگر گاز با استفاده از اصل تشخیص جذب مادون قرمز NDIR است که غلظت را با توجه به جذب گاز SF6 در 10.5um تعیین می کند. KSS524 از منبع نور MEMS، حفره نوری با ساختار ویژه و آشکارساز دو کاناله برای تحقق جبران مرجع مسیر نوری دوگانه فضایی و ریزپردازنده برای دریافت سیگنال، پردازش و خروجی استفاده می کند. KSS524 دارای یک رابط دیجیتال UART برای اجرای پروتکل Modbus ASCII است که با ماژول های Smartgas سازگار است. توابع صفر کالیبراسیون دیجیتال و حساسیت را ارائه می دهد و به صورت دستی عملکرد صفر کالیبراسیون را پیاده سازی می کند.

KSS524 می تواند به طور گسترده در تشخیص نشت گاز SF6 و سایر موارد تجزیه و تحلیل غلظت گاز SF6 در صنعت برق استفاده شود.

پمپ انتشار KSS524 نوع مکش KSS524

2. پارامترهای فنی

پارامتر		نماد	حداقل	مقادیر معمولی	حداکثر	واحد
دمای ذخیره سازی		تی_stg	-20	-	80	درجه سانتی گراد
دمای عملیاتی		تی_الف	-20		60	درجه سانتی گراد
رطوبت عملیاتی		اچ_الف	0		90	% RH
فشار کاری		پ_الف	0.8		1.2	خودپرداز
ولتاژ تغذیه		V_س		9	11	V
حداکثر جریان عملیاتی		من_{میانگین}	100	120	150	mA
محدوده (قابل تنظیم)				1500		ppm
دقت اندازه گیری		دقت		± 5ppm یا ± 2% مقدار واقعی بیشتر است		% vol
T90	مکش پمپ			5		دوم
T90	انتشار			30		دوم
تکرارپذیری	صفر			<±50		ppm
تکرارپذیری	50% FS			<±5٪. اندازه گیری ها
طول عمر				10		سال

3. ترسیم ابعاد سازه

4. خروجی سیگنال

5. دستورالعمل نصب

سنسور با یک نمودار ساختار مرجع با فاصله سوراخ موقعیت و دیافراگم 3.2 میلی متر نصب شده است.

فاصله سوکت سیم کشی 2.0 میلی متر است

6. مشکلاتی که در نگهداری باید به آنها توجه شود

سنسور باید به طور منظم کالیبره شود، توصیه می شود که بیش از 3 ماه نباشد، و در صورت روشن بودن کالیبراسیون خودکار برای عملکرد طولانی مدت، نیازی به کالیبراسیون نیست.

از سنسور برای مدت طولانی در محیطی با تراکم گرد و غبار زیاد استفاده نکنید

لطفاً از سنسور در محدوده منبع تغذیه سنسور استفاده کنید

7-دستورالعمل های سفارش

برای اینکه بتوانید مشخصات خاص مورد نیاز را خریداری کنید، لطفا اطلاعات زیر را ارائه دهید

1) نام سنسور 2) محدوده سنسور 3) دقت اندازه گیری سنسور

به عنوان مثال، KSS524، 0-1500ppm

8. اطلاعات سفارش

برگه اطلاعات سفارش
KSS524	ماژول سنسور گاز SF6 مادون قرمز KSS524
	xxxx	این سنسور محدوده غلظت CO2 را بر حسب ppm با حداقل مقدار 2000 و حداکثر مقدار 50000 ppm اندازه گیری می کند.
	2000	محدوده 200ppm (پیش‌فرض).
	10000	محدوده 10000ppm
	50000	محدوده 50000ppm
		رمزگذاری	سرعت واکنش به دو نوع سریع و آهسته تقسیم می شود
		اس	آهسته (پیش فرض).
		س	سریع
			رمزگذاری	انتخاب نرخ باود، پشتیبانی از نرخ باود معمولی 2400 9600 19200 38400bps، 8 بیت داده، 1 بیت بیت توقف، بدون بیت بررسی: نیازهای ویژه را قبل از سفارش تأیید کنید.
			سفارشی	قبل از سفارش، نرخ باود را تأیید کنید
			2400	نرخ باود 2400bps
			9600	نرخ باود 9600bps
			19200	نرخ باود 19200bps
			38400	نرخ باود 38400bps (پیش‌فرض)
				رمزگذاری	پروتکل پورت سریال
				Modbus-RTU	پروتکل استاندارد Modbus-RTU (پیش‌فرض).
				Modbus-ASCII	پروتکل استاندارد Modbus-ASCII
				Modbus-Self	پروتکل خصوصی Modbus
KSS524	-2000	-س	-38400	-Modbus-RTU

9. اطلاعات تماس

آدرس اینترنتی:www.kacise.com

تلفن: +86-29-17719566736

ایمیل: sales@kacise.com

آدرس: جاده تانگیان جنوبی، شهر شیان، استان شانشی، چین

ضمیمه

کوتاه نویسی	نام کامل
VOL	1% VOL به 1% حجم یک گاز خاص در هوا اشاره دارد.
PPM	1PPM به این معنی است که حجم یک گاز خاص در هوا یک میلیونیم است.
O2	مولکول های اکسیژن
ال سی دی	نمایشگر LCD
RS485	پورت سریال ناهمزمان 485
دی سی	جریان مستقیم
AC	ارتباط
پی وی سی	پلی وینیل کلراید
