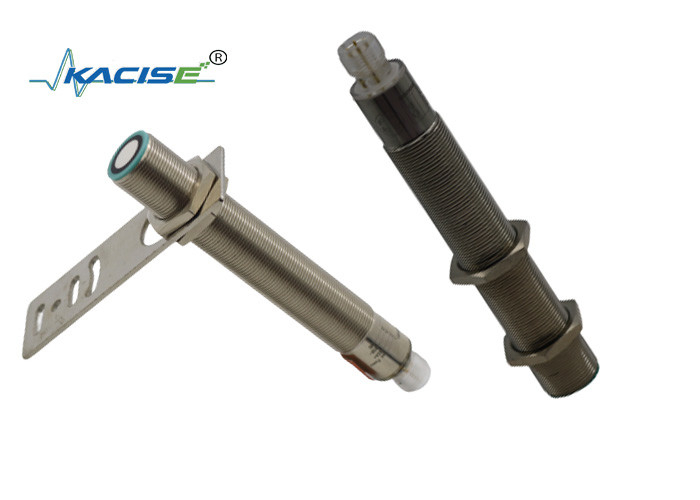

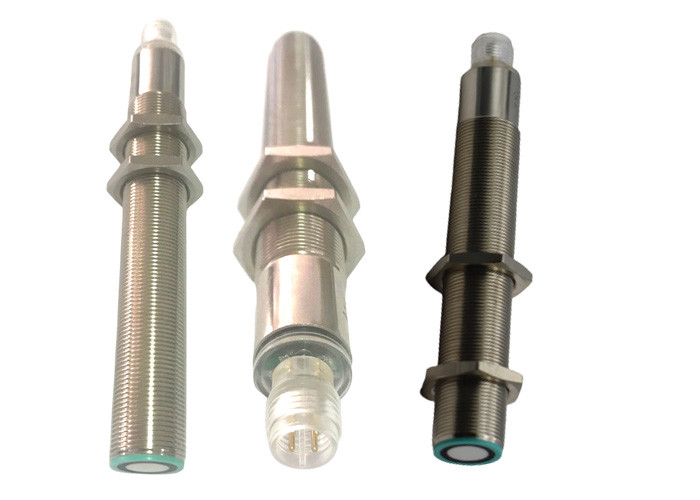

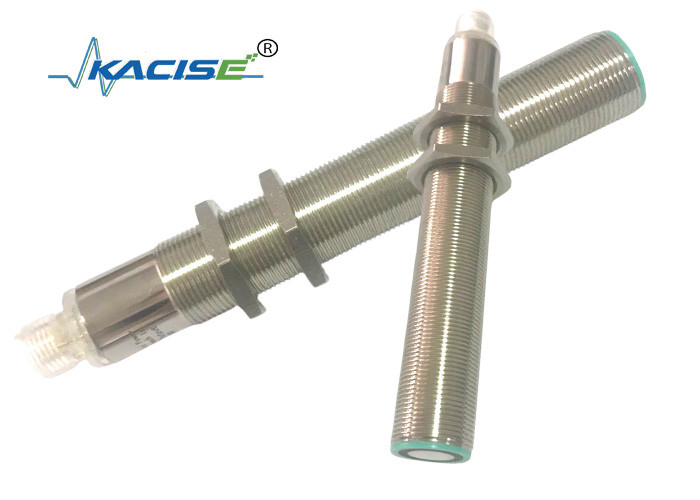

سیگنال خروجی RS485 قیمت کم قیمت سنج سطح مایع اولتراسونیک سنسور سطح آب مخزن اولتراسونیک
1. پارامتر
مشخصات عمومی
| محدوده سنجش |
100... 1000 میلی متر |
| منطقه غیر قابل استفاده |
0 ... 100 میلی متر |
| صفحه هدف استاندارد |
100 میلی متر در 100 میلی متر |
| فرکانس مبدل |
حدود 220 کیلوهرتز |
| تاخیر در پاسخگویی |
تقریبا 50 میلیثانیه |
نشانگرها/وسایل عملیاتی
| LED آبی |
روشن کردن |
|
LED زرد
|
نشان دهنده وضعیت سوئیچینگ
چشمک زن: شی تابع برنامه شناسایی شد
|
|
LED قرمز
|
قرمز دائمی: خطای قرمز، چشمک زن: عملکرد برنامه، شی شناسایی نشد |
مشخصات برق
| ولتاژ عملیاتی UB |
15 ... 30 ولت DC , ریپل 10 % SS |
| جریان تغذیه بدون بار I0 |
≤ 45 میلی آمپر |
ورودی
| نوع ورودی |
1 ورودی TEACH-IN |
|
محدوده عملکرد A1: -UB ... +1 V، محدوده عملکرد A2: +6 V ...+UB
|
| امپدانس ورودی: > 4.7 kΩ ; پالس برنامه TEACH-IN: ≥ 1 ثانیه |
خروجی
| نوع خروجی |
1 خروجی سوئیچ E4، NPN NO/NC، قابل برنامه ریزی |
| جریان عملیاتی نامی یعنی |
200 میلی آمپر، محافظت از اتصال کوتاه/ اضافه بار |
| تنظیم پیش فرض |
نقطه سوئیچینگ A1:70mm نقطه سوئیچینگ A2: 800mm |
| افت ولتاژ |
≤ 2.5 ولت |
| دقت تکرار |
≤1٪ |
| فرکانس سوئیچینگ f |
≤ 13 هرتز |
| هیسترزیس محدوده H |
2٪ از فاصله عملیاتی تنظیم شده |
| تاثیر دما |
± 1.5٪ از ارزش مقیاس کامل |
شرایط محیطی
| دمای محیط |
-25…70℃(248...343K) |
| دمای ذخیره سازی |
-40…85℃(233...358K) |
مشخصات مکانیکی
| اتصال |
کانکتور V1 (M12×1)، 4 پین |
| درجه حفاظت |
IP67 |
| مسکن مواد |
برنج، نیکل اندود |
| مبدل |
رزین اپوکسی / مخلوط کره شیشه ای توخالی؛
فوم پلی اورتان، پوشش PBT
|
2. ابعاد
3. رابط الکترونیکی و تعریف سیگنال
4. شرح عملکرد سنسور
پارامتر را تنظیم کنید
سنسور اولتراسونیک دارای یک خروجی سوئیچ با دو نقطه سوئیچ قابل آموزش است. اینها با اعمال ولتاژ تغذیه - UB یا + UB به ورودی TEACH-IN تنظیم می شوند. ولتاژ تغذیه باید حداقل به مدت 1 ثانیه به ورودی TEACH-IN اعمال شود. نقطه سوئیچ A1 با - UB، A2 با +UB آموزش داده می شود. هشت عملکرد خروجی مختلف را می توان تنظیم کرد. نقطه سوئیچ، تنظیم فاصله فقط پس از روشن شدن. ساعت داخلی می تواند اطمینان حاصل کند که پس از 5 دقیقه با روشن شدن، نمی توان آن را تغییر داد. اگر بخواهید نقطه سوئیچینگ را تغییر دهید، کاربر فقط می تواند فاصله درخواست را پس از راه اندازی مجدد برق تنظیم کند.
حالت پنجره TEACH-IN، عملکرد معمولی باز
- هدف را روی نقطه سوئیچ نزدیک تنظیم کنید
- TEACH-IN نقطه سوئیچ A1 با - UB
- هدف را روی نقطه سوئیچینگ دور تنظیم کنید
- TEACH-IN نقطه سوئیچ A2 با + UB
حالت پنجره TEACH-IN، عملکرد معمولاً بسته است
- هدف را روی نقطه سوئیچینگ دور تنظیم کنید
- TEACH-IN نقطه سوئیچ A2 با - UB
- هدف را روی نقطه سوئیچ نزدیک تنظیم کنید
- نقطه سوئیچ TEACH-IN A1 با + UB
نقطه سوئیچ TEACH-IN، عملکرد معمولی باز
- هدف را روی نقطه سوئیچ نزدیک تنظیم کنید
- TEACH-IN نقطه سوئیچ A1 با - UB
- سنسور را با دست بپوشانید یا تمام اشیاء را بردارید
از محدوده حسگر
-TEACH-IN نقطه سوئیچ A2 با + UB
نقطه سوئیچ TEACH-IN، عملکرد معمولاً بسته است
- سنسور را با دست بپوشانید یا همه را بردارید
اجسام از محدوده حسگر
- TEACH-IN نقطه سوئیچ A2 با - UB
- هدف را روی نقطه سوئیچ نزدیک تنظیم کنید
- نقطه سوئیچ TEACH-IN A1 با + UB
TEAC-IN فاصله هیسترزیس زیاد، حالت معمولی باز
- هدف را روی نقطه سوئیچ نزدیک تنظیم کنید
- نقطه سوئیچ TEACH-IN A1 با + UB
- هدف را روی نقطه سوئیچینگ دور تنظیم کنید
- TEACH-IN نقطه سوئیچ A2 با - UB
TEAC-IN فاصله هیسترزیس بزرگ، حالت معمولاً بسته
- هدف را روی نقطه سوئیچینگ دور تنظیم کنید
- TEACH-IN نقطه سوئیچ A2 با + UB
- هدف را روی نقطه سوئیچ نزدیک تنظیم کنید
- TEACH-IN نقطه سوئیچ A1 با - UB
تشخیص TEACH-IN از حضور اشیا در حالت عادی باز
- سنسور را با دست بپوشانید یا تمام اشیاء را از آن جدا کنید
محدوده سنجش
- TEACH-IN نقطه سوئیچ A2 با - UB
- سنسور را با دست بپوشانید یا تمام اشیاء را از آن جدا کنید
محدوده سنجش
- TEACH-IN نقطه سوئیچ A2 با + UB
تشخیص TEACH-IN از حضور اشیا در حالت معمولی بسته
- سنسور را با دست بپوشانید یا تمام اشیاء را از محدوده سنجش خارج کنید
- نقطه سوئیچ TEACH-IN A2 با +UB
- سنسور را با دست بپوشانید یا تمام اشیاء را از محدوده سنجش خارج کنید
- TEACH-IN نقطه سوئیچ A2 با -UB
تنظیم پیش فرض نقطه سوئیچینگ
A1 = برد کور، A2 = فاصله اسمی
| نمایشگرهای LED |
| در وابستگی به حالت کار نمایش داده می شود |
LED قرمز |
LED زرد |
|
نقطه سوئیچ TEACH-IN
شی شناسایی شد
هیچ شیئی شناسایی نشد
شی نامشخص (TEACH-IN نامعتبر است)
|
خاموش چشمک می زند روشن
|
چشمک می زند
خاموش
|
| عملکرد عادی |
خاموش |
وضعیت سوئیچینگ |
| عیب |
در |
حالت قبلی |
5. شرایط نصب
اگر سنسور در دمای محیط زیر 0 درجه سانتیگراد نصب شده باشد، باید اقدامات حفاظتی را به خوبی انجام دهد. در صورت نصب مستقیم سنسور در سوراخی با استفاده از مهره های فولادی، باید در وسط رزوه محفظه ثابت شود.
