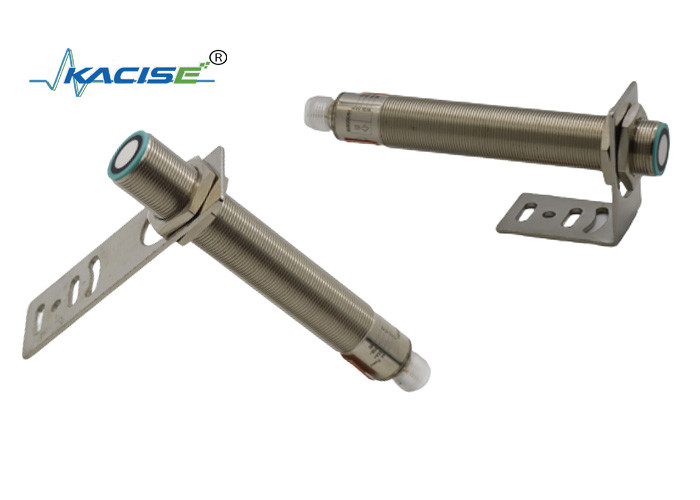

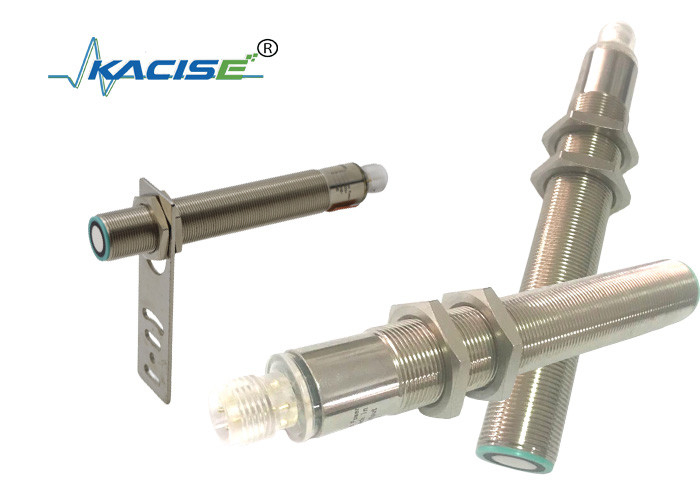

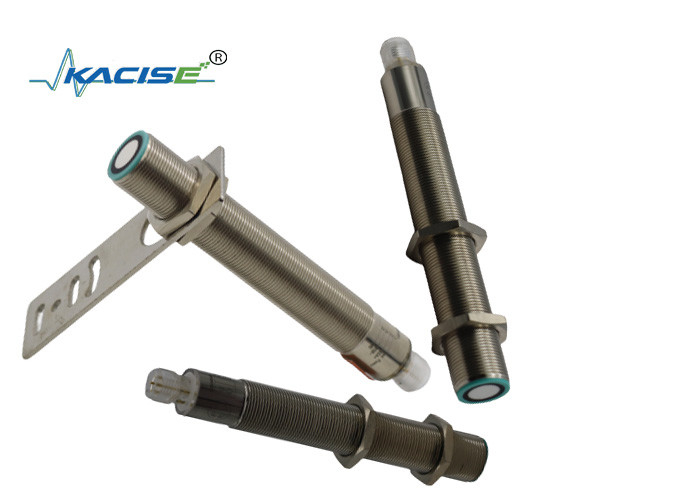

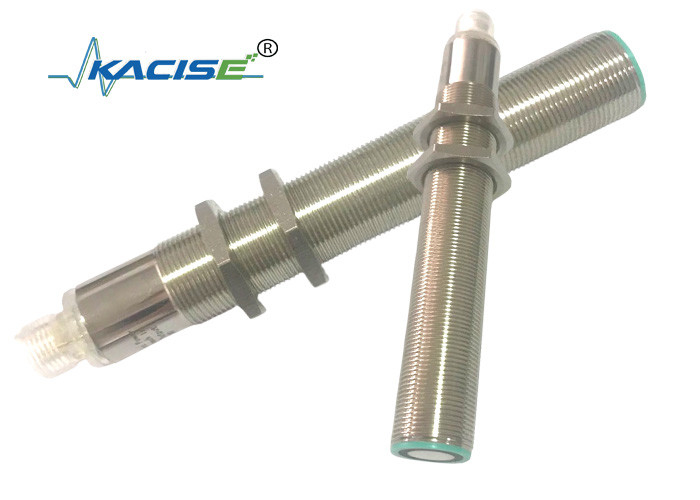

حسگر سطح فوق صوتی خروجی RS485 با محدوده تشخیص 50mm-1000mm و محافظت IP67 برای نظارت بر مخزن مایع

سنسور فوق صوتی دارای خروجی سوئیچ با دو نقطه سوئیچ قابل آموزش است. این ها با اعمال ولتاژ تغذیه - UB یا + UB به ورودی TEACH-IN تنظیم می شوند.ولتاژ تغذیه باید به ورودی TEACH-IN برای حداقل 1 ثانیه اعمال شود..LED ها نشان می دهند که آیا سنسور در طول روش TEACH-IN هدف را تشخیص داده است. نقطه سوئیچ A1 با - UB،A2 با + UB آموزش داده می شود. هشت عملکرد خروجی مختلف تنظیم می شود.نقطه تغییر، تنظیم فاصله تنها پس از قدرت در. ساعت داخلی می تواند اطمینان حاصل شود نمی تواند پس از 5 دقیقه تغییر شود زمانی که قدرت در. اگر می خواهید نقطه سوئیچ را تغییر دهید،کاربر فقط می تواند فاصله درخواست را پس از راه اندازی مجدد قدرت تنظیم کند..

حالت پنجره TEACH-IN، عملکرد به طور معمول باز
هدف رو به نقطه ي نزديک تغيير بگيريد
- نقطه تعویض TEACH-IN A1 با UB
- هدف رو به نقطه ي فاصله اي بگيريد
- نقطه تغییر TEACH-IN A2 با + UB
حالت پنجره TEACH-IN، عملکرد به طور معمول بسته
- هدف رو به نقطه ي فاصله اي بگيريد
- نقطه تغییر TEACH-IN A2 با - UB
هدف رو به نقطه ي نزديک تغيير بگيريد
- نقطه تعویض TEACH-IN A1 با + UB
نقطه سوئیچ TEACH-IN، عملکرد به طور معمول باز
هدف رو به نقطه ي نزديک تغيير بگيريد
- نقطه تعویض TEACH-IN A1 با UB
- حسگر را با دست بپوشانيد يا همه اجسام را از بين ببرید
از محدوده حسگر
- نقطه تعویض TEACH-IN A2 با + UB
نقطه سوئیچ TEACH-IN، عملکرد به طور معمول بسته
- سنسور را با دست بپوشانید یا تمام
اجسام از محدوده حسگر
- نقطه تغییر TEACH-IN A2 با - UB
هدف رو به نقطه ي نزديک تغيير بگيريد
- نقطه تعویض TEACH-IN A1 با + UB
TEAC-IN فاصله هیستریز بزرگ، حالت به طور معمول باز
هدف رو به نقطه ي نزديک تغيير بگيريد
- نقطه تعویض TEACH-IN A1 با + UB
- هدف رو به نقطه ي فاصله اي بگيريد
- نقطه تغییر TEACH-IN A2 با - UB
TEAC-IN فاصله هیستریز بزرگ، حالت به طور معمول بسته
- هدف رو به نقطه ي فاصله اي بگيريد
- نقطه تغییر TEACH-IN A2 با + UB
هدف رو به نقطه ي نزديک تغيير بگيريد
- نقطه تعویض TEACH-IN A1 با UB
تشخیص TEACH-IN از وجود اشیاء در حالت باز
- حسگر را با دست بپوشانید یا همه اشیاء را از دست بردارید.
محدوده سنجش
- نقطه تغییر TEACH-IN A2 با - UB
- حسگر را با دست بپوشانید یا همه اشیاء را از دست بردارید.
محدوده سنجش
- نقطه تغییر TEACH-IN A2 با + UB
تشخیص TEACH-IN از حضور اشیاء در حالت به طور معمول بسته
- حسگر را با دست بپوشانید یا همه اشیا را از محدوده حسگر خارج کنید
- نقطه تعویض TEACH-IN A2 با +UB
- حسگر را با دست بپوشانید یا همه اشیا را از محدوده حسگر خارج کنید
- نقطه تغییر TEACH-IN A2 با -UB
تنظیم پیش فرض نقطه سوئیچ
A1 = محدوده نابینا،A2 = فاصله نامی

اگر سنسور در دمای محیط نصب شده باشد که کمتر از 0 درجه سانتیگراد باشد، باید در اقدامات حفاظتی به خوبی عمل کند. در صورت نصب مستقیم سنسور در یک سوراخ از طریق استفاده از مغز فولادی،آن را باید در وسط رشته خانه ثابت شود.
