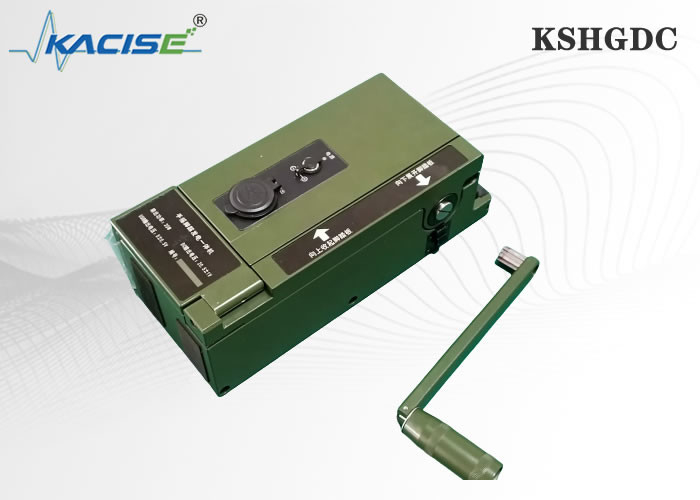

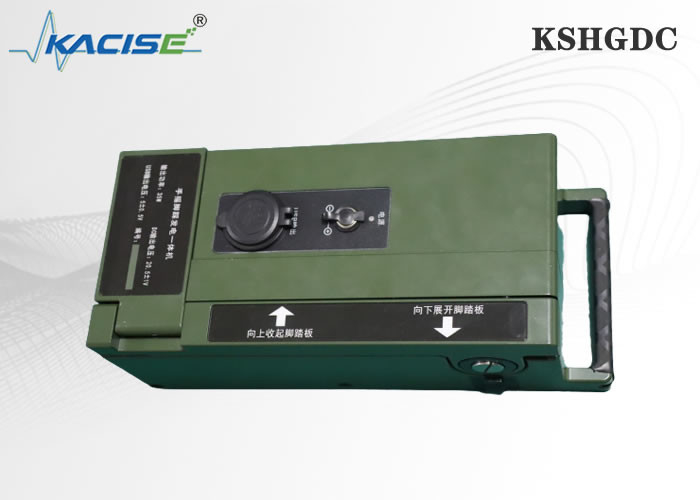

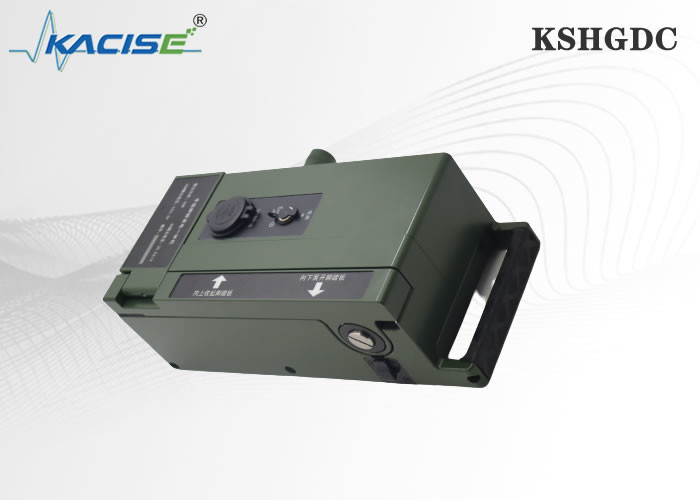

KSHGDC 65W ژنراتور دستی قابل حمل نظامی برای تجهیزات رادیویی

KSHGDC ژنراتور دستي ارتش

1. شرح کلی
1.1 استفاده
این ژنراتور دستی یک منبع برق DC در حال ظهور برای رادیو و شارژ باتری با ولتاژ 16.8 و 5 ولت است.مي تونه به طور مستمر برق فراهم کنه و با شارژ شناور کار کنه.

ویژگی های محصول:

• در هر زمان تجهیزات را به دست خود در میدان اجرا کنید.
• قدرت کلی بیش از 10W است، اندازه کوچک و قدرت بالا
• ارائه 12V خروجی و خروجی USB 5V به قدرت دستگاه های مختلف
• پوسته تمام آلومینیوم ، محکم تر و قابل اعتمادتر
• کل دستگاه کمتر از ۶۰۰ گرم است، قابل حمل تر

1.2 مشخصات اصلی
پارامترهای اصلی

1.3 بسته تحویل شامل:

2 اصول عملیاتی

اين ژنراتور دستي توسط نيروهاي انساني اجرا مي شود. با استفاده از چرخ دار، نيروي راننده اي را به وجود مي آورد تا ژنراتور همگام مغناطيس دايمي را براي توليد برق بسازد. ولتاژ متناوب،بعد از اصلاح با دیود سیلیکون، که توسط کنسرتورها فیلتر شده و سپس توسط تنظیم کننده سری ترانزیستور تنظیم می شود، به ولتاژ خروجی DC تبدیل می شود. ولتاژ خروجی برای شارژ بدون تنظیم است.

2.1 انتقال دنده

قدرت این ژنراتور دستی توسط سه دنده سریالی منتقل می شود، قدرت از دسته ها به شاخه دنده روتور ژنراتور منتقل می شود و باعث می شود روتور چرخش کند.نسبت انتقال کل I=Il xI2=7.46x6.71 =50 از آنجا که سرعت چرخش 11 Or/min است، سرعت روتور ژنراتور حدود 3000r/min است.

2.2 ژنراتور

ساختار ژنراتور از نوع روتور خارجی است؛ استاتور شامل 3 فاز توزیع شده و پیچ و خم شده در اتصال ستاره است. پیچ و خم ها با هسته استاتور به عنوان یک کل ترکیب می شوند.روتور از آهنربای دائمی زمین های نادر ساخته شده است شکل ستاره و هشت قطب، آهنربا پاک شده هوا برای ثبات استفاده می شود. هنگامی که دسته ها چرخش می کنند، حرکت نسبی میدان مغناطیسی نسبت به استاتور وجود دارد،و ولتاژ متناوب سه فاز در پیچ و تاب استاتور با فرکانس حدود 200 هرتز ایجاد می شود.

2.3 قسمت مدار

این مدار از یک تنظیم کننده سه فاز پل و فیلتر تهویه کننده ساخته شده است. خروجی منبع برق توسط ترانزیستورهای سری به DC ثبات یافته است.صفحه نمایش دیجیتال حالت کار از جمله ولتاژ و جریان را نشان می دهد. کنترل سرعت سوئیچ برای نگه داشتن شاخص سبز LED در هنگام سوئیچ کراک، زرد LED باید سرعت و قرمز LED به سرعت شاخص پایین.
