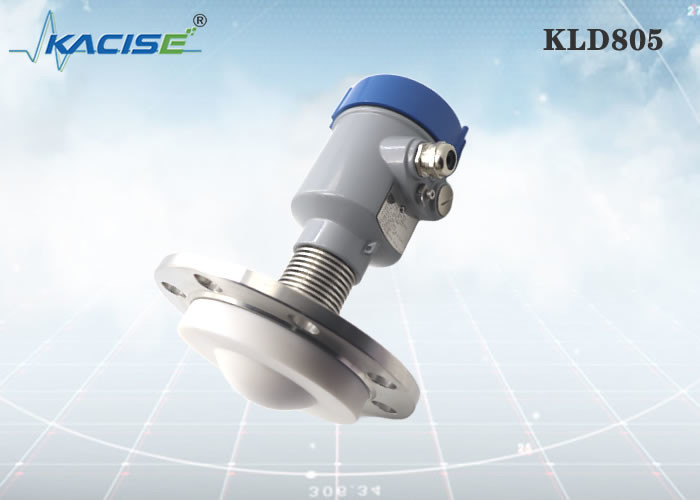

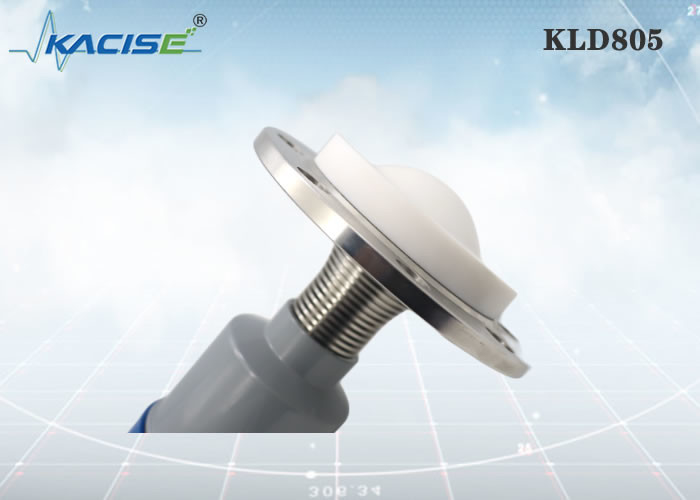

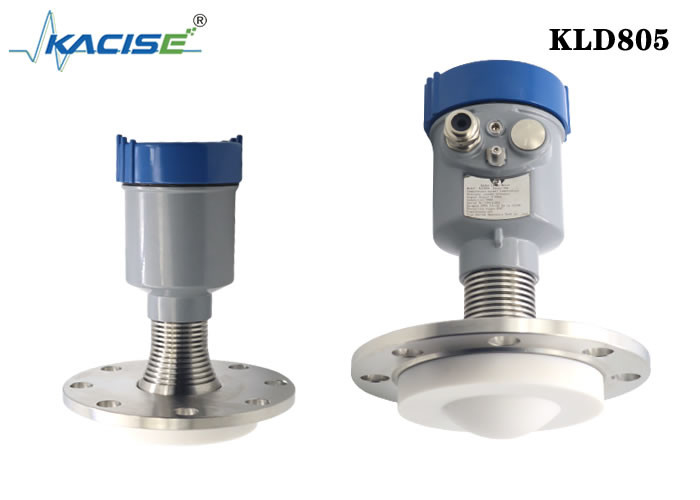

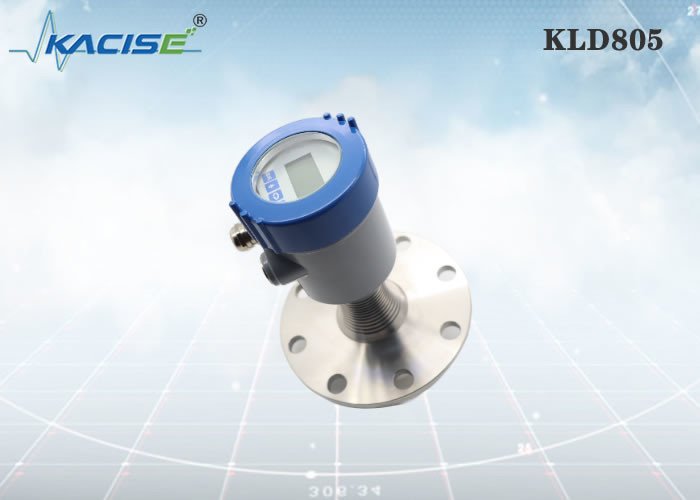

KLD805 فرستنده سطح رادار 80GHz برای مایعات خوردنی قوی با دقت ±1mm و تکنولوژی FMCW

سنج سطح رادار 80G سری KLD800 از تکنولوژی امواج مداوم فرکانس (FMCW) استفاده می کند. آنتن یک سیگنال رادار FM فرکانس بالا را منتشر می کند،و فرکانس سیگنال رادار خطی افزایش می یابدسیگنال رادار ارسال شده توسط همان آنتن پس از منعکس شدن توسط محیط اندازه گیری دریافت می شود.تفاوت فرکانس بین فرکانس سیگنال ارسال شده و فرکانس سیگنال دریافت شده متناسب با فاصله اندازه گیری شده است.سیگنال فرکانس تفاوت جمع آوری شده تحت تبدیل فوریه سریع (FFT) قرار می گیرد تا طیف بازگشت منعکس شده را بدست آورد.و فاصله به هدف برای اندازه گیری بر اساس این محاسبه می شود.

• رادار امواج میلی متری، دقت اندازه گیری می تواند تا ±2mm برسد و حداقل منطقه کور اندازه گیری 0.05m است.
• اندازه آنتن کوچکتر، اندازه گیری شرایط کار بیشتری را برآورده می کند.
• انواع آنتن های لنز، زاویه های پرتاب کوچکتر، انرژی متمرکز تر، سیگنال های بازگشت قوی تر و قابلیت اطمینان بالاتر از سایر محصولات رادار در شرایط صنعتی و معدن یکسان.
• نفوذ قوی تری دارد و می تواند به طور معمول در مورد چسبندگی و تهویه استفاده شود.
• محدوده سیگنال پویا بزرگتر است و اندازه گیری رسانه های ثابت دی الکتریک پایین پایدارتر است.
• حالت اندازه گیری چندگانه، واکنش رادار در حالت اندازه گیری سریع

KLD805

متوسط: مایع خوردنی قوی، بخار، فوم، دمای بالا و فشار بالا محدوده اندازه گیری: 0.1m~10/20/30/60/100m اتصال فرآیند: فلنج ≥ DN80 دمای فرآیند: -40~200°C فشار فرآیند: -0.1~2.5MPa اندازه آنتن: آنتن لنز 76 میلی متری (بر اساس اندازه فلنج) مواد آنتن: PTFE/پول کلی دقت: ±1mm کلاس حفاظت: IP67 فرکانس مرکزی: 80GHz زاویه پرتاب: 3° منبع برق: دو سیم /DC24V چهار سیم /DC12 ~ 24V پوشش: آلومینیوم / پلاستیک / فولاد ضد زنگ خروجی سیگنال: پروتکل دو سیم /4...20mA/HART چهار سیم 4...20mA/ RS485 Modbus

در صورت استفاده از نصب فلنج، حداقل فاصله بین ابزار و دیواره مخزن باید 200 میلی متر باشد.

1 سطح داده

2 مرکز ظرف یا محور تقارن

هنگام نصب ابزار، از نصب آن در بالای ورودی مواد اجتناب کنید و سعی کنید از اشیاء مختلف که بر سیگنال تأثیر می گذارند مانند چرخش بادکنک و غیره اجتناب کنید.

در شرایط کار بسیار پیچیده، این ابزار می تواند به طور طبیعی کار کند، اگر هیچ مانعی در منطقه ای با شعاع 20 سانتی متر در مرکز نقطه نصب وجود نداشته باشد.

نمودار اتصال نصب:

حداکثر ارتفاع اسپول نصب H max به قطر اسپول نصب D و اندازه زاویه پرتاب محصول بستگی دارد.

خيلي طولاني بودن اتصال نصب بر عملکرد رادار تاثيري خواهد داشت

واحد در میلی متر:

واحد در میلی متر:
