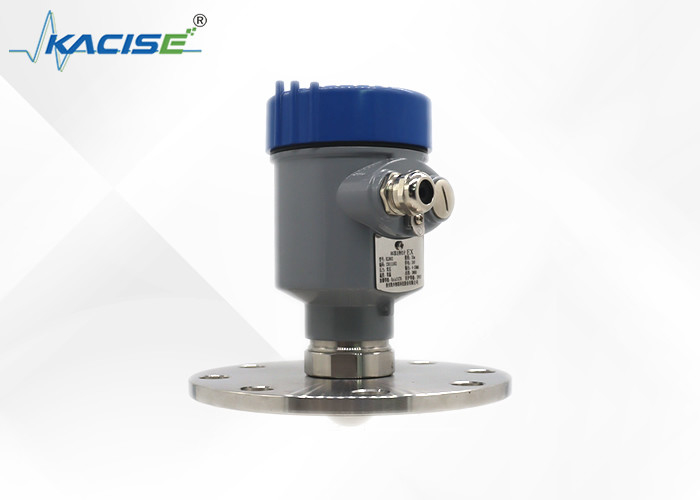

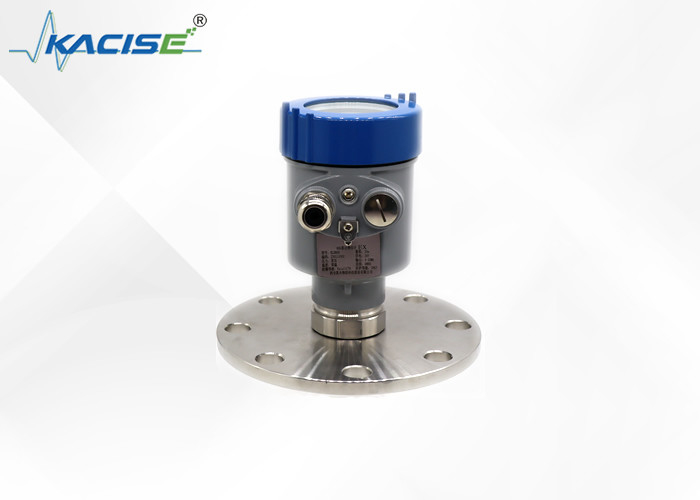

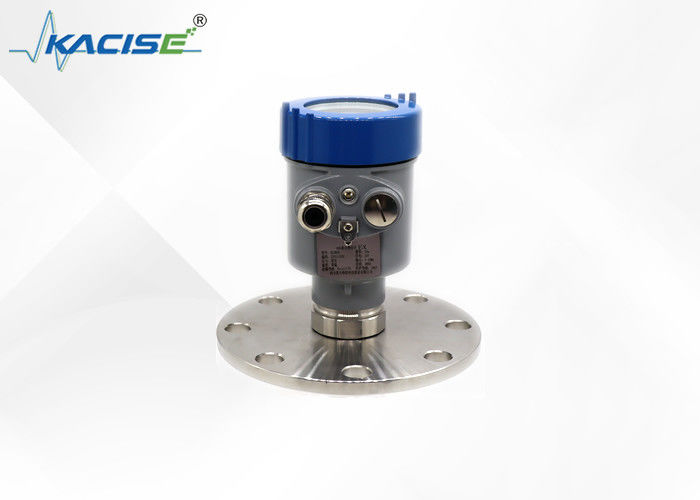

اندازه گیری سطح رادار غیر تماسی 80 گیگاهرتز با دقت 1 میلی متر برای اندازه گیری سطح مخزن آب 100 متری

گیج سطح رادار غیر تماسی 1 میلی متری یک محصول برجسته است. اندازه گیری بسیار دقیق را با دقت 1 میلی متر ارائه می دهد. به عنوان یک دستگاه OEM، برای اندازه گیری سطح مخزن آب تا 100 متر مناسب است. طراحی بدون تماس آن سایش و پارگی را کاهش می دهد و عملکرد قابل اعتماد و طولانی مدت را برای کاربردهای مختلف صنعتی ارائه می دهد.

آنتن رادار پالس مایکروویو باریکی را ارسال می کند که با رسیدن به سطح محیط آزمایش شده به عقب منعکس می شود و سپس دوباره توسط سیستم آنتن دریافت می شود. سیگنال ها باید به مدار الکتریکی منتقل شوند و سپس به سیگنال های سطح تبدیل شوند. از آنجایی که سرعت انتقال مایکروویو بسیار سریع است، زمان استفاده شده برای انتقال مایکروویو به سطح محیط آزمایش شده و سپس بازتاب آن تقریباً 0 است.

• رادار موج میلی متری، دقت اندازه گیری می تواند تا ± 2 میلی متر برسد و حداقل منطقه کور اندازه گیری 0.05 متر است.
• اندازه آنتن کوچکتر اندازه گیری شرایط کاری بیشتر را برآورده می کند.
• انواع آنتن های لنز، زوایای پرتاب کوچکتر، انرژی متمرکز بیشتر، سیگنال های اکو قوی تر و قابلیت اطمینان بالاتر نسبت به سایر محصولات رادار تحت شرایط صنعتی و معدنی مشابه.
• نفوذ قوی تری دارد و در حالت چسبندگی و تراکم می توان از آن به طور معمول استفاده کرد.
• محدوده سیگنال دینامیکی بزرگتر است و اندازه گیری رسانه های ثابت دی الکتریک پایین پایدارتر است.
• حالت های اندازه گیری چندگانه، پاسخ رادار در حالت اندازه گیری سریع

هنگام نصب ابزار، از نصب آن در بالای ورودی مواد خودداری کنید و سعی کنید از اشیاء مختلفی که بر سیگنال تأثیر می گذارند، مانند پدل های همزن و غیره خودداری کنید.

منبع تغذیه

(4 تا 20) mA/HART (2 سیم)

منبع تغذیه و سیگنال جریان خروجی یک کابل محافظ دو هسته ای مشترک دارند. لطفاً به اطلاعات فنی برای محدوده ولتاژ تغذیه خاص مراجعه کنید.

(4 تا 20) میلی آمپر (4 سیم / 6 سیم)

منبع تغذیه باید جداگانه تغذیه شود و برای منبع تغذیه و سیگنال جریان از یک کابل محافظ چهار هسته ای استفاده می شود (سیگنال جریان و رابط RS485 را می توان همزمان خروجی کرد و برای خروجی همزمان به یک کابل محافظ شش هسته ای نیاز است).

RS485/Modbus

منبع تغذیه باید جداگانه تغذیه شود و برای منبع تغذیه و سیگنال دیجیتال از یک کابل محافظ چهار هسته ای استفاده می شود. (سیگنال فعلی و رابط RS485 می توانند به طور همزمان خروجی شوند و برای خروجی همزمان به کابل محافظ شش هسته ای نیاز است).

لطفاً الزامات مقررات محلی نصب برق را رعایت کنید! از مقررات محلی برای سلامت و ایمنی پرسنل پیروی کنید. تمام عملیات بر روی قطعات الکتریکی ابزار باید توسط متخصصانی که آموزش رسمی دیده اند انجام شود. لطفاً پلاک نام دستگاه را بررسی کنید تا مطمئن شوید که مشخصات محصول با نیازهای شما مطابقت دارد. لطفاً مطمئن شوید که ولتاژ منبع تغذیه با الزامات روی پلاک دستگاه مطابقت دارد.

این ابزار به طور کامل الزامات کلاس حفاظتی IP66/67 را برآورده می کند، لطفا از ضد آب بودن سر آب بندی کابل اطمینان حاصل کنید. همانطور که در زیر نشان داده شده است:

نحوه اطمینان از اینکه نصب با الزامات IP67 مطابقت دارد:

• مطمئن شوید که سر آب بندی آسیبی ندیده است.
• مطمئن شوید که کابل آسیبی ندیده است.
• لطفاً مطمئن شوید که کابل های استفاده شده مطابق با الزامات مقررات اتصال برق هستند.
• قبل از ورود به رابط الکتریکی، کابل را به سمت پایین خم کنید تا مطمئن شوید که آب به داخل محفظه جریان نمی یابد، به ① مراجعه کنید.
• لطفاً لوله کابل را سفت کنید، به ② مراجعه کنید
• لطفاً رابط الکتریکی استفاده نشده را با دوشاخه کور وصل کنید، به ③ مراجعه کنید

زاویه پرتو

زاویه پرتو زاویه پرتویی است که در آن چگالی انرژی موج رادار به نصف مقدار حداکثر خود (عرض 3dB) می رسد. امواج مایکروویو سیگنال هایی خارج از محدوده پرتو ساطع می کنند و می توانند توسط اجسام تداخلی منعکس شوند.

هرچه اندازه آنتن بزرگتر و زاویه پرتو α کوچکتر باشد، اکوهای تداخل کمتری تولید می شود.

برای اندازه‌گیری دقیق‌تر، از نصب هرگونه وسیله داخلی (مانند کلیدهای محدود، سنسورهای دما، پایه‌ها، حلقه‌های خلاء، کویل‌های گرمایش، بافل‌ها و غیره) در محدوده پرتو سیگنال خودداری کنید.

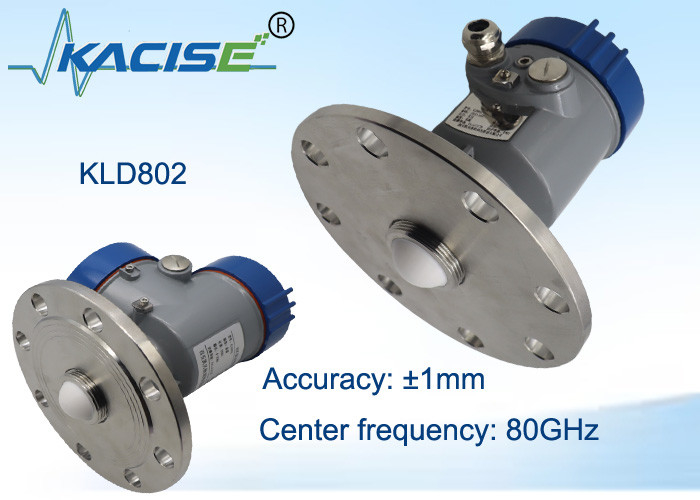

نمایشگاه محصولات سری KLD800
