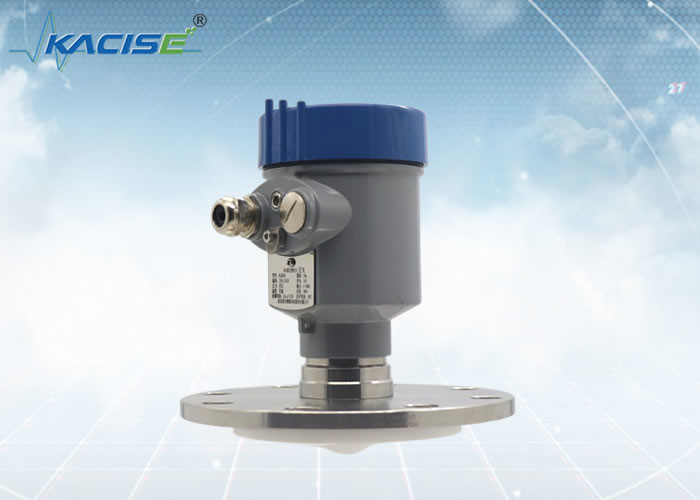

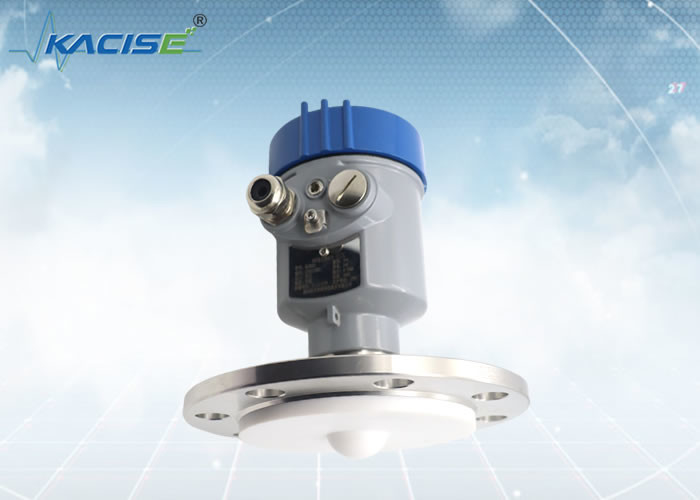

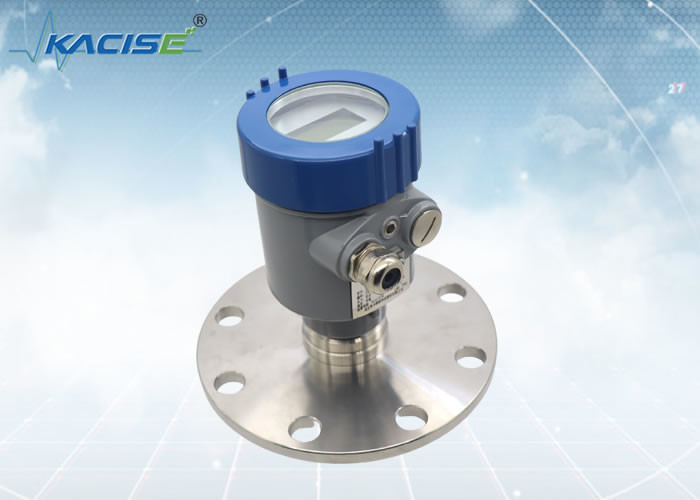

فرستنده سطح رادار ضد خوردگی 80GHz FMCW با خروجی 4-20mA برای مخزن آب سوخت دیزل

سیستم سخت افزاری از میکروپروسسرهای پیشرفته و نرم افزار پردازش سیستم جاسازی شده استفاده می کند. پردازش الگوریتم سیگنال با فناوری پیشرفته پردازش سیگنال Echo-capture ادغام شده است.این باعث می شود که محصول قابل استفاده در شرایط مختلف پیچیده کارخانه های صنعتی باشد..

تکنولوژی "معالجه اولیه مخزن خالی" به دستگاه این امکان را می دهد تا اکوهای موثر را به درستی شناسایی کند و نتایج اندازه گیری درست را حتی در صورت وجود تداخل های متعدد اکوهای غلط به دست آورد.

تحت تاثیر شرایط کار پیچیده ای مانند مایع خوردنی قوی، بخار، فوم نیست.

• پوسته آلومینیوم ریخته شده: ایمن، با دوام (به راحتی اکسید نمی شود و زنگ نمی خورد) ، وزن کم، پلاستیک بودن قوی (دکتیلیت قوی)
• پوسته فولاد ضد زنگ: 304 (مقاومت در برابر دمای بالا، سختی بالا) ، 316L (مقاومت در برابر خوردگی)
• تابع یادگیری موج دروغین

واحد در میلی متر:

نصب فلنج

در صورت استفاده از نصب فلنج، حداقل فاصله بین ابزار و دیواره مخزن باید 200 میلی متر باشد.

• سطح داده
• مرکز ظرف یا محور تقارن

دستگاه بلند کردن

• FMCW، یعنی امواج مداوم فرکانس مدول شده.
• تکنولوژی FMCW و تکنولوژی رادار پالس دو فناوری هستند که در رادار با دقت بالا مورد استفاده قرار می گیرند. اصل اساسی این است که امواج منتقل شده یک امواج مداوم با فرکانس بالا هستند.فرکانسش با گذشت زمان بر اساس قانون موج مثلثي تغيير ميکنه.
• FMCW (Frequency Modulated Continuous Wave) ، فرکانس بازگشت دریافت شده و قانون تغییر فرکانس منتقل شده یکسان هستند، هر دو امواج مثلث هستند. فقط تفاوت زمانی وجود دارد.با استفاده از اين تفاوت زماني کوچيک، فاصله هدف قابل محاسبه است.
