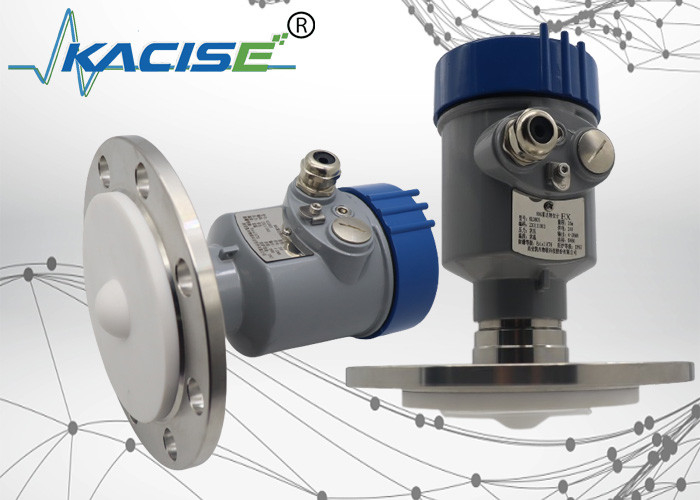

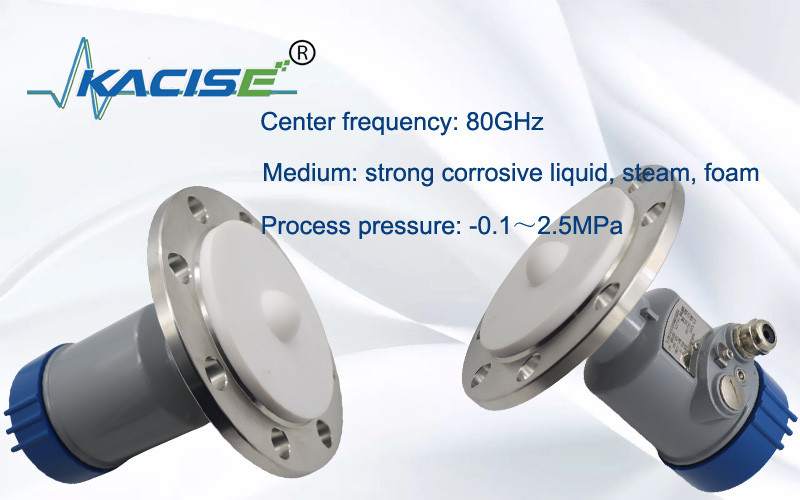

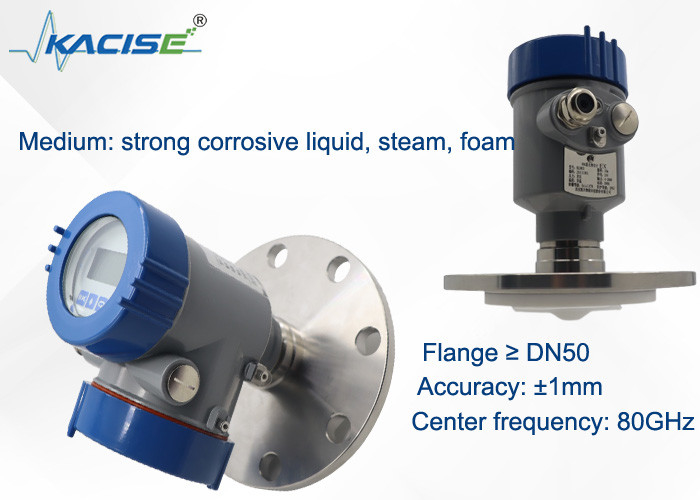

اندازه گیری سطح رادار 80G، مناسب برای مخازن با دمای بالا، فشار بالا و خوردگی

اندازه گیری سطح رادار 80G، مناسب برای مخازن با دمای بالا، فشار بالا و خوردگی

1مقدمه
KLD803 80G رادار سطح سنج از فن آوری FMCW استفاده می کند. آنتن یک سیگنال رادار FM با فرکانس بالاتری با فرکانس خطی افزایش می دهد. سیگنال منتقل شده، پس از بازتاب توسط رسانه،توسط همان آنتن دریافت می شود.تفاوت فرکانس بین سیگنال های ارسال شده و دریافت شده متناسب با فاصله اندازه گیری شده است.سیگنال فرکانس تفاوت جمع آوری شده تحت FFT برای گرفتن طیف اکو و محاسبه فاصله هدف است.

2ابعاد محصول



3اصول کار
آنتن رادار پالس مایکروویو باریک را منتقل می کند که وقتی به سطح محیط مورد آزمایش می رسد بازتاب می شود و سپس دوباره توسط سیستم آنتن دریافت می شود.سیگنال ها به مدار الکتریکی منتقل می شوند و سپس به سیگنال های سطح تبدیل می شوند.از آنجا که سرعت انتقال مایکروویو بسیار سریع است، زمان مورد نیاز برای انتقال مایکروویو به سطح رسانه آزمایش شده و سپس منعکس شده تقریبا صفر است.

​
4مشخصات فنی

• رادار امواج میلی متری، دقت اندازه گیری می تواند تا ±2mm برسد و حداقل منطقه کور اندازه گیری 0.05m است.
• اندازه آنتن کوچکتر، اندازه گیری شرایط کار بیشتری را برآورده می کند.
• انواع آنتن های لنز، زاویه های پرتاب کوچکتر، انرژی متمرکز تر، سیگنال های بازگشت قوی تر و قابلیت اطمینان بالاتر از سایر محصولات رادار در شرایط صنعتی و معدن یکسان.
• نفوذ قوی تری دارد و می تواند به طور معمول در مورد چسبندگی و تهویه استفاده شود.
• محدوده سیگنال پویا بزرگتر است و اندازه گیری رسانه های ثابت دی الکتریک پایین پایدارتر است.
• حالت اندازه گیری چندگانه، پاسخ رادار در حالت اندازه گیری سریع


5مشخصات فنی و انتخاب مدل

6الزامات نصب
هنگام نصب ابزار، از نصب آن در بالای ورودی مواد اجتناب کنید و سعی کنید از اشیاء مختلف که بر سیگنال تأثیر می گذارند مانند چرخش بادکنک و غیره اجتناب کنید.


7. اتصال برق
منبع برق
(4×20) mA/HART ((۲ سیم)
منبع برق و سیگنال جریان خروجی یک کابل دو هسته ای محافظت شده را به اشتراک می گذارند. لطفاً به داده های فنی برای محدوده ولتاژ تغذیه خاص مراجعه کنید.

(4 ′′ 20) mA ((۴ سیم/6 سیم)
منبع برق باید به صورت جداگانه تامین شود.و یک کابل محافظت شده چهار هسته ای برای منبع تغذیه و سیگنال فعلی استفاده می شود (سیگنال فعلی و رابط RS485 می تواند در همان زمان خروجی شود، و یک کابل محافظت شده شش هسته ای برای خروجی همزمان مورد نیاز است).

RS485/Modbus
منبع تغذیه باید به طور جداگانه تغذیه شود و یک کابل محافظت شده چهار هسته ای برای منبع تغذیه و سیگنال دیجیتال استفاده می شود.,و یک کابل محافظ شش هسته ای برای خروجی همزمان مورد نیاز است).

8. ارتباط

9خطي بودن حسگر
زاویه پرتو
زاویه پرتو زاویه پرتو است که در آن تراکم انرژی امواج رادار به نیمی از حداکثر ارزش آن (3dB عرض) می رسد.مایکروویو سیگنال هایی را خارج از محدوده اشعه تولید می کند و می تواند توسط اجسام مزاحم منعکس شود.
