KLD804 80GHz FMCW رادار سطح متر با IP67 حفاظت و 4-20mA / RS485 Modbus خروجی

KLD804 رادار سطح متر مخزن آب 4-20mA 100m FMCW رادار سطح فرستنده
KLD804 80G اندازه گیری سطح رادار تکنولوژی امواج مداوم فرکانس (FMCW) را اتخاذ می کند. آنتن یک سیگنال رادار فرکانس بالا FM را منتشر می کند و فرکانس سیگنال رادار به صورت خطی افزایش می یابد.سیگنال رادار ارسال شده بعد از انعکاس توسط محیط اندازه گیری توسط همان آنتن دریافت می شود.تفاوت فرکانس بین فرکانس سیگنال ارسال شده و فرکانس سیگنال دریافت شده متناسب با فاصله اندازه گیری شده است.سیگنال فرکانس تفاوت جمع آوری شده تحت تبدیل فوریه سریع (FFT) قرار می گیرد تا طیف بازگشت منعکس شده را بدست آورد.و فاصله به هدف برای اندازه گیری بر اساس این محاسبه می شود.

1ابعاد محصول

2اصول کار
آنتن رادار پالس مایکروویو باریک را منتقل می کند که وقتی به سطح محیط مورد آزمایش می رسد بازتاب می شود و سپس دوباره توسط سیستم آنتن دریافت می شود.سیگنال ها به مدار الکتریکی منتقل می شوند و سپس به سیگنال های سطح تبدیل می شوند.از آنجا که سرعت انتقال مایکروویو بسیار سریع است، زمان مورد نیاز برای انتقال مایکروویو به سطح رسانه آزمایش شده و سپس منعکس شده تقریبا صفر است.

3مشخصات فنی

• رادار امواج میلی متری، دقت اندازه گیری می تواند تا ±2mm برسد و حداقل منطقه کور اندازه گیری 0.05m است.
• اندازه آنتن کوچکتر، اندازه گیری شرایط کار بیشتری را برآورده می کند.
• انواع آنتن های لنز، زاویه های پرتاب کوچکتر، انرژی متمرکز تر، سیگنال های بازگشت قوی تر و قابلیت اطمینان بالاتر از سایر محصولات رادار در شرایط صنعتی و معدن یکسان.
• نفوذ قوی تری دارد و می تواند به طور معمول در مورد چسبندگی و تهویه استفاده شود.
• محدوده سیگنال پویا بزرگتر است و اندازه گیری رسانه های ثابت دی الکتریک پایین پایدارتر است.
• حالت اندازه گیری چندگانه، پاسخ رادار در حالت اندازه گیری سریع

4مشخصات فنی و انتخاب مدل

5الزامات نصب
هنگام نصب ابزار، از نصب آن در بالای ورودی مواد اجتناب کنید و سعی کنید از اشیاء مختلف که بر سیگنال تأثیر می گذارند مانند چرخش بادکنک و غیره اجتناب کنید.

6. اتصال برق
منبع برق
(4×20) mA/HART ((۲ سیم)
منبع برق و سیگنال جریان خروجی یک کابل دو هسته ای محافظت شده را به اشتراک می گذارند. لطفاً به داده های فنی برای محدوده ولتاژ تغذیه خاص مراجعه کنید.
(4 ′′ 20) mA ((۴ سیم/6 سیم)
منبع برق باید به صورت جداگانه تامین شود.و یک کابل محافظت شده چهار هسته ای برای منبع تغذیه و سیگنال فعلی استفاده می شود (سیگنال فعلی و رابط RS485 می تواند در همان زمان خروجی شود، و یک کابل محافظت شده شش هسته ای برای خروجی همزمان مورد نیاز است).
RS485/Modbus
منبع تغذیه باید به طور جداگانه تغذیه شود و یک کابل محافظت شده چهار هسته ای برای منبع تغذیه و سیگنال دیجیتال استفاده می شود.,و یک کابل محافظ شش هسته ای برای خروجی همزمان مورد نیاز است).

7. ارتباط

8راهنمای ایمنی
لطفاً از مقررات نصب برق محلی پیروی کنید!تمام عملیات بر روی اجزای الکتریکی ابزار باید توسط حرفه ای که آموزش رسمی دریافت کرده اند انجام شود.لطفاً برچسب نام دستگاه را بررسی کنید تا مطمئن شوید مشخصات محصول با نیازهای شما مطابقت دارد.لطفاً اطمینان حاصل کنید که ولتاژ منبع برق با الزامات موجود بر روی لوح نام دستگاه مطابقت دارد..

9درجه حفاظت
این ابزار به طور کامل با الزامات کلاس حفاظت IP66/67 مطابقت دارد، لطفا از آبپاشی سر مهر و موم کابل اطمینان حاصل کنید.

چگونه اطمینان حاصل شود که نصب با الزامات IP67 مطابقت دارد:
مطمئن شوید که سر مهر و موم آسیب ندیده است.
مطمئن شو که کابل خراب نشده
لطفا مطمئن شوید که کابل های مورد استفاده با الزامات مقررات اتصال الکتریکی مطابقت دارند.
قبل از ورود به رابط الکتریکی، کابل را به پایین خم کنید تا اطمینان حاصل شود که آب به داخل خانه جریان نمی یابد، ببینید 1
لطفاً غده کابل را محکم کنید، ببینید 2
لطفا رابط الکتریکی استفاده نشده را با یک پلگ کور وصل کنید، ببینید 3

10خطي بودن حسگر
زاویه پرتو
زاویه پرتو زاویه پرتو است که در آن تراکم انرژی امواج رادار به نیمی از حداکثر ارزش آن (3dB عرض) می رسد.مایکروویو سیگنال هایی را خارج از محدوده اشعه تولید می کند و می تواند توسط اجسام مزاحم منعکس شود.

هرچه اندازه آنتن بزرگتر و زاویه پرتو α کوچکتر باشد، اکوهای تداخل کمتر تولید می شوند.
برای اندازه گیری دقیق تر، از نصب هر گونه دستگاه داخلی (مانند سوئیچ های مرزی، سنسورهای دمایی، پایه ها، حلقه های خلاء، کویل های گرمایش، بازها و غیره) اجتناب کنید.) در محدوده اشعه سیگنال.

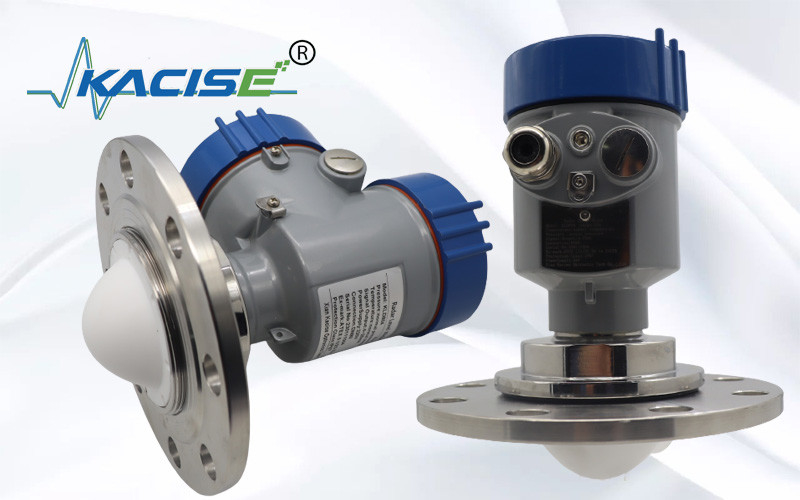

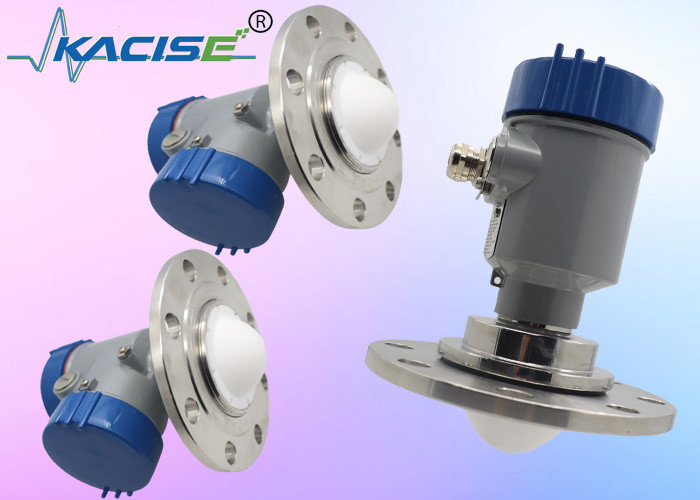

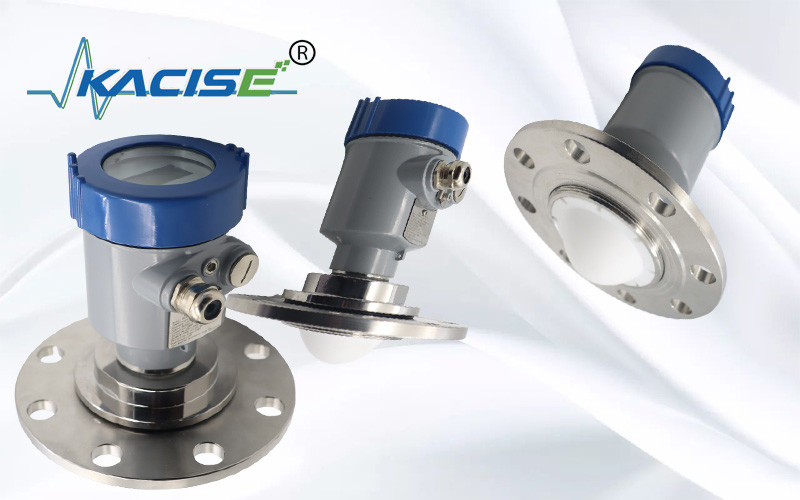

نمایش محصولات سری KLD800
