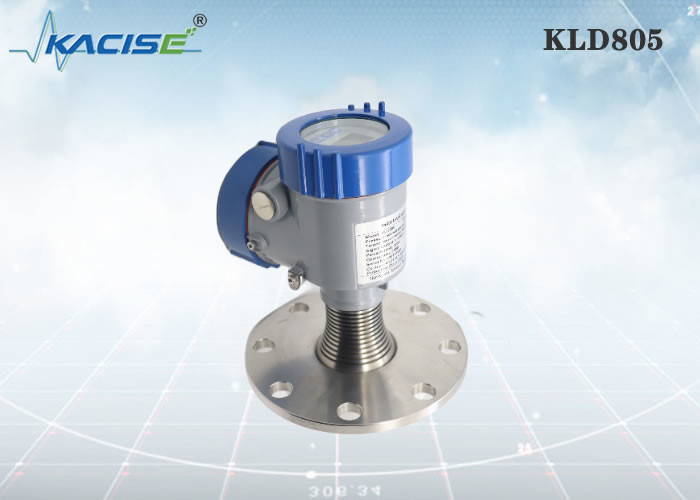

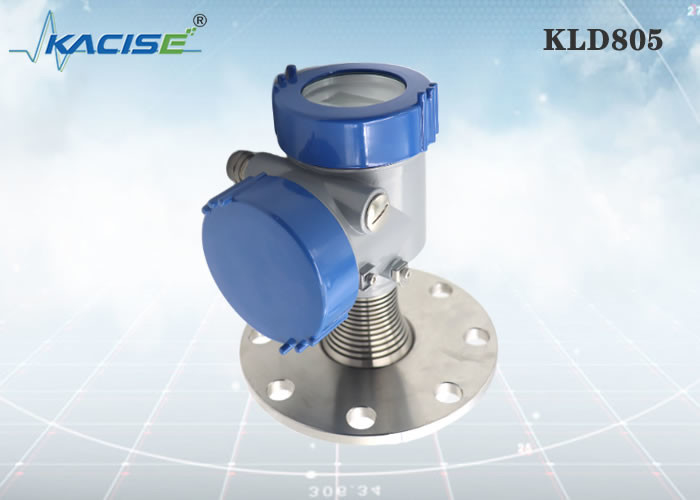

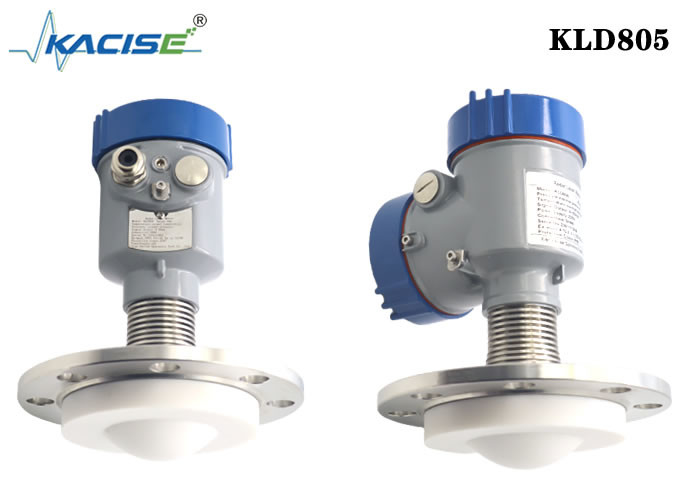

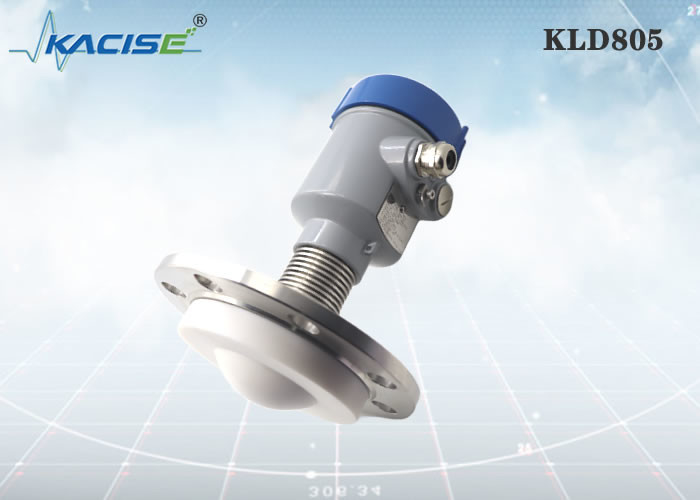

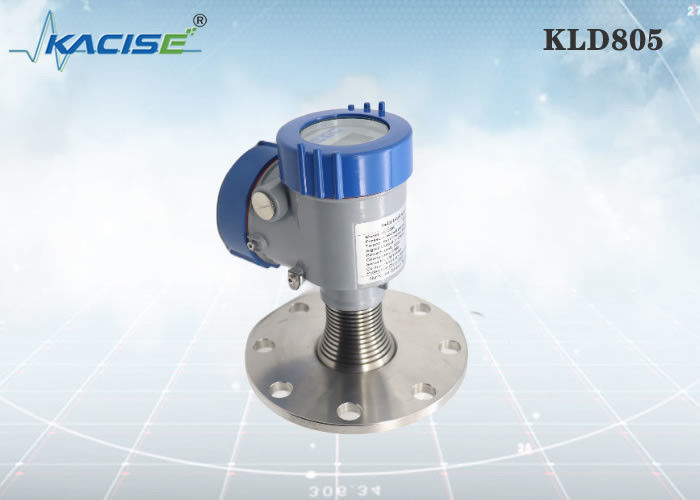

KLD805 80G ابزار اندازه گیری سطح رادار برای محیط های با دمای بالا و فشار بالا با آنتن PTFE

مقدمه

تفاوت در کاربرد دامنه فرکانس فرستنده در سطح رادار

محیط کثیف و آلوده

با استفاده طولانی مدت، کثافت و آلاینده های تجمع شده بر روی آنتن بر قدرت و جهت سیگنال رادار تاثیر می گذارد. برای سیگنال های فرکانس بالا،هر کثافتي که آنتن رو بپوشونه انرژي بيشتري جذب ميکنهاین امر منجر به از دست دادن قدرت سیگنال می شود. بنابراین، فن آوری های فرکانس پایین و فرکانس متوسط مناسب تر هستند.

مخازن ذخیره سازی با گردهی و/یا بخار

تثبیت و بخار می تواند باعث شود انعکاسات روی سطوح محصول توسط "شور" قطرات آب پنهان شود. این بیشتر برای سیگنال های فرکانس بالا مشکل است.بنابراین تکنیک های فرکانس متوسط و پایین انتخاب بهتری هستند.از آنتن هایی که سطح افقی دارند، همیشه باید اجتناب شود.

بخار بالا و تحریک

مطمئن شوید که رادار 80G را انتخاب کنید. رادار 80G دارای فرکانس انتقال بالا و نفوذ خوب است و تحت تاثیر بخار نیست.زاویه انتقال 2 ° می تواند به طور موثر از تداخل تیغه مخلوط جلوگیری کند. الگوریتم ردیابی اکو منحصر به فرد از خواندن اکو های متعدد در صورت سطح مواد بالا جلوگیری می کند.

کاربرد با آشفتگی، امواج و امواج

امواج و امواج اغلب در سطح مایعات فرآیند در مخازن بزرگ یافت می شوند. و این آشفتگی به ویژه برای اندازه گیری فرکانس بالا مضر است.ابزارهای فرکانس پایین و متوسط طول موج های طولانی تری را منتشر می کنند، باعث می شود عملکرد بهتری داشته باشند.

استفاده از فوم

مانند گرد و غبار و غلظت، یک لایه از فوم روی مایع می تواند سیگنال رادار را جذب کند، و اندازه گیری دقیق را دشوارتر می کند. فرکانس های پایین با فوم های ضخیم، مانند آبجو،گندمبرای فوم های سبک تر، mids عملکرد خوبی دارند. تکنیک های فرکانس بالا باید در برنامه های فوم اجتناب شود.

مشخصات

KLD805

متوسط: مایع خوردنی قوی، بخار، فوم، دمای بالا و فشار بالا محدوده اندازه گیری: 0.1m~10/20/30/60/100m اتصال فرآیند: فلنج ≥ DN80 دمای فرآیند: -40~200°C فشار فرآیند: -0.1~2.5MPa اندازه آنتن: آنتن لنز 76 میلی متری (بر اساس اندازه فلنج) مواد آنتن: PTFE/پول کلی دقت: ±1mm کلاس حفاظت: IP67 فرکانس مرکزی: 80GHz زاویه پرتاب: 3° منبع برق: دو سیم /DC24V چهار سیم /DC12 ~ 24V چهار سیم / AC220V پوشش: آلومینیوم / پلاستیک / فولاد ضد زنگ خروجی سیگنال: پروتکل دو سیم /4...20mA/HART چهار سیم 4...20mA/ RS485 Modbus

نصب

1نصب فلنج

در صورت استفاده از نصب فلنج، حداقل فاصله بین ابزار و دیواره مخزن باید 200 میلی متر باشد.

1 سطح داده

2 مرکز ظرف یا محور تقارن

2دستگاه بلند کردن

الزامات نصب

هنگام نصب ابزار، از نصب آن در بالای ورودی مواد اجتناب کنید و سعی کنید از اشیاء مختلف که بر سیگنال تأثیر می گذارند مانند چرخش بادکنک و غیره اجتناب کنید.

در شرایط کار بسیار پیچیده، این ابزار می تواند به طور طبیعی کار کند، اگر هیچ مانعی در منطقه ای با شعاع 20 سانتی متر در مرکز نقطه نصب وجود نداشته باشد.

نمودار اتصال نصب:

حداکثر ارتفاع اسپول نصب H max به قطر اسپول نصب D و اندازه زاویه پرتاب محصول بستگی دارد.

خيلي طولاني بودن اتصال نصب بر عملکرد رادار تاثيري خواهد داشت

ابعاد

ابعاد محفظه
واحد در میلی متر:
