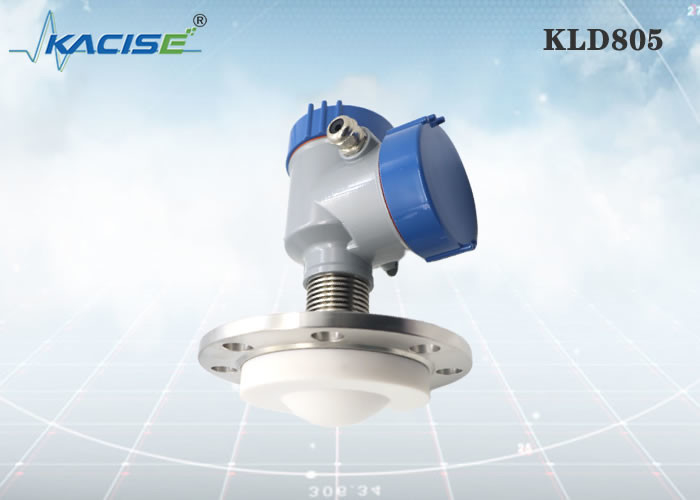

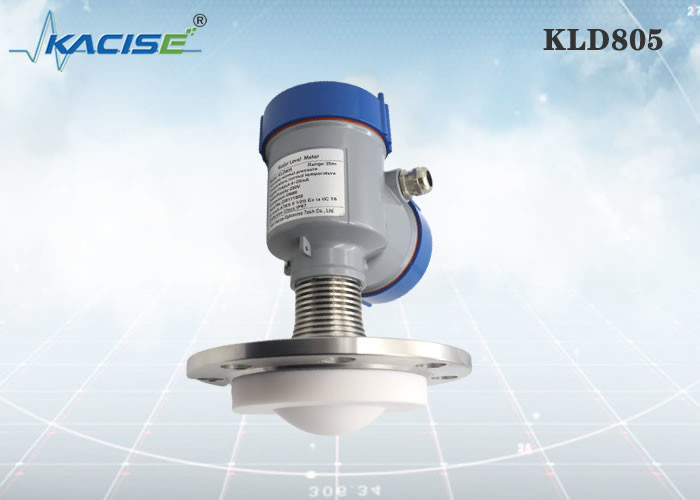

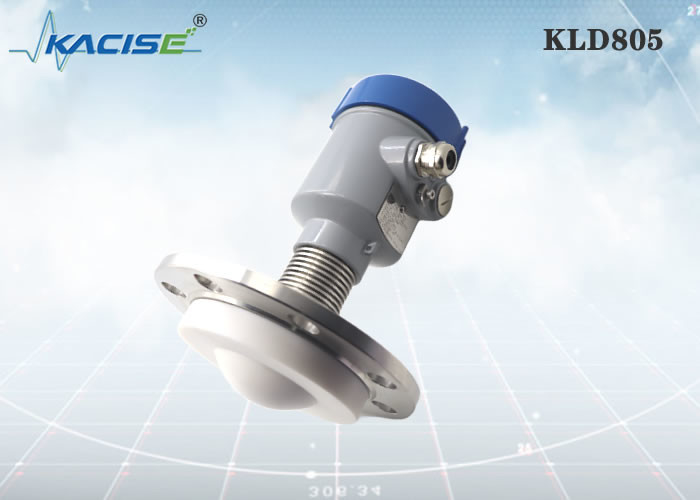

KLD805 سنسور سطح رادار 80GHz با عیب یابی LCD و آنتن PTFE برای اندازه گیری مایعات خوردنی

ارتباطات و راه اندازی

• کابل پورت سریال USB به RS485 (سیستم چهار سیم)
• کابل پورت سریال USB به TTL (سیستم دو سیم)
• USB به هارت مودم (سیستم دو سیم) برای ارتباطات.
• از طریق دیبگ بلوتوث تلفن های همراه، دیبگینگ در محل امن تر و راحت تر است.
• شبکه 4G، از راه دور از طریق ماژول از راه دور

• بر اساس تراشه RF امواج میلیمتری CMOS که خود توسعه داده است، می تواند معماری RF فشرده تر، نسبت سیگنال به نویز بالاتر و منطقه کور کوچکتر را به دست آورد.
• پهنای باند کاری 5GHz این محصول را قادر می سازد تا رزولوشن اندازه گیری و دقت اندازه گیری بالاتر داشته باشد.
• تنگ ترین زاویه پرتو آنتن 3 °، تداخل در محیط نصب تأثیر کمتری بر ابزار دارد و نصب راحت تر است.
• با طول موج کوتاه تر و ویژگی های بازتاب بهتر در سطح جامد، لازم نیست از فلنج جهانی برای هدف استفاده شود.
• پشتیبانی از عیب یابی از راه دور و ارتقاء از راه دور، کاهش زمان انتظار و بهبود کارایی کار.
• پشتیبانی از دیبگ بلوتوث تلفن های همراه، مناسب برای نگهداری در محل

KLD805

متوسط: مایع خوردنی قوی، بخار، فوم، دمای بالا و فشار بالا محدوده اندازه گیری: 0.1m~10/20/30/60/100m اتصال فرآیند: فلنج ≥ DN80 دمای فرآیند: -40~200°C فشار فرآیند: -0.1~2.5MPa اندازه آنتن: آنتن لنز 76 میلی متری (بر اساس اندازه فلنج) مواد آنتن: PTFE/پول کلی دقت: ±1mm کلاس حفاظت: IP67 فرکانس مرکزی: 80GHz زاویه پرتاب: 3° منبع برق: دو سیم /DC24V چهار سیم /DC12 ~ 24V چهار سیم / AC220V پوشش: آلومینیوم / پلاستیک / فولاد ضد زنگ خروجی سیگنال: پروتکل دو سیم /4...20mA/HART چهار سیم 4...20mA/ RS485 Modbus

در صورت استفاده از نصب فلنج، حداقل فاصله بین ابزار و دیواره مخزن باید 200 میلی متر باشد.

1. سطح داده
2. مرکز ظرف یا محور تقارن

هنگام نصب ابزار، از نصب آن در بالای ورودی مواد اجتناب کنید و سعی کنید از اشیاء مختلف که بر سیگنال تأثیر می گذارند مانند چرخش بادکنک و غیره اجتناب کنید.

در شرایط کار بسیار پیچیده، این ابزار می تواند به طور طبیعی کار کند، اگر هیچ مانعی در منطقه ای با شعاع 20 سانتی متر در مرکز نقطه نصب وجود نداشته باشد.

حداکثر ارتفاع اسپول نصب H max به قطر اسپول نصب D و اندازه زاویه پرتاب محصول بستگی دارد.

خيلي طولاني بودن اتصال نصب بر عملکرد رادار تاثيري خواهد داشت

واحد در میلی متر:

شرکت شیان کاسیس آپترونیک تک، لمیتد خود را یک ارائه دهنده راه حل و تولید کننده می داند. ما حداکثر انعطاف پذیری و یک پیشنهاد بهینه سازی هزینه برای مشتریان OEM خود را ارائه می دهیم.

• این طیف شامل نسخه / رنگ پوسته سفارشی ، نوع رشته ((G-Thread / NPT Thread) ، نرم افزار سفارشی ، چاپ ، دستورالعمل و کاتالوگ است.
• اگه علاقه داريد در کنار خود نصب کنيد، ماژول رادار مطمئنا در دسترس است.
