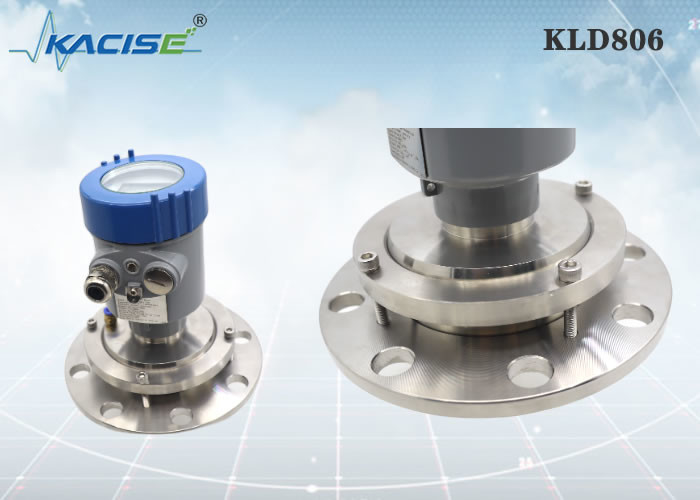

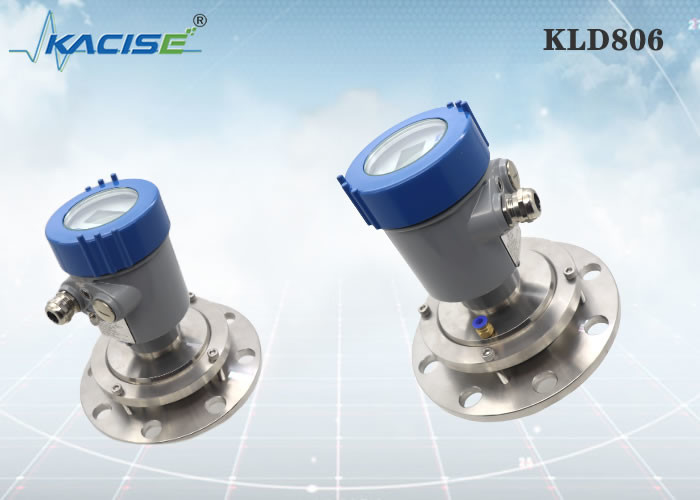

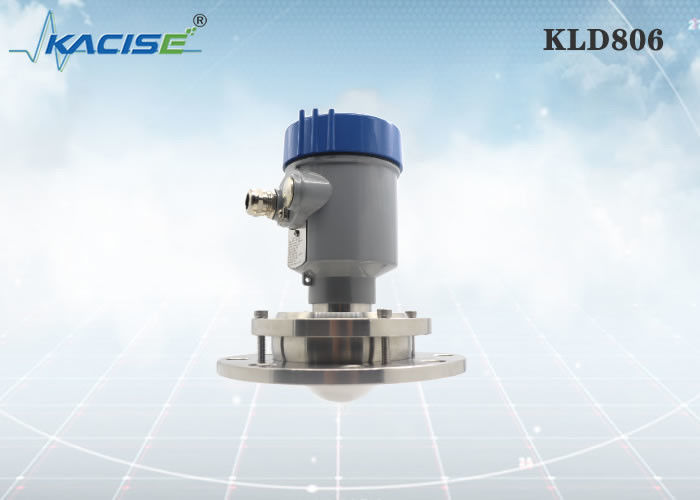

سنسور سطح رادار KLD806 80GHz با عملکرد پاکسازی برای کاربرد گرد و غبار قوی در سیلوهای آرد

وضعیت صنعت کشاورزی و مقیاس عملیات در بازار امروز ابزارهای موثرتری را برای مدیریت غلات می طلبد. در جایی که یک سیستم پایش سطح سیلو در گذشته می توانست از روش های دستی یا مکانیکی برای تعیین سطح دانه استفاده کند، بسیاری از سیلوهای مورد استفاده امروزه حجیم هستند و این سیستم ها را بسیار غیرعملی می کند.
امروزه رادار سطح سیلو یک روش محبوب برای طراحی ابزار اندازه گیری کارآمد در سطح بن است. اندازه گیری سطح رادار سیلو از یک مولد پالس و یک سنسور پرکننده سطل دانه برای تعیین سطح جامدات موجود در سیلو استفاده می کند. پالس از کابل یا میله تماسی منتقل می شود، سپس هنگامی که با تغییر دی الکتریک مواجه می شود که با تغییر از هوا به دانه مشخص می شود، باز می گردد. سپس سیستم زمان سفر پالس را برای تعیین اندازه گیری سطح سیلو دانه محاسبه می کند.
روش دیگری برای نظارت بر سطل بی‌سیم از سنسورهای اولتراسونیک برای راه‌اندازی و دریافت یک پالس مکانیکی استفاده می‌کند که تغییر چگالی مبتنی بر سطح را تشخیص می‌دهد. این سیستم ها نسبتاً کوچک هستند و معمولاً مقرون به صرفه هستند. با این حال، از آنجایی که امواج صوتی هم تحت تأثیر رطوبت و هم دمای محیط قرار می‌گیرند، مانیتورهای سطح سطل اولتراسونیک برای محیط‌های مرطوب یا آن‌هایی که مستعد نوسانات دما هستند ایده‌آل نیستند.
یک راه حل قوی تر، حسگرهای سطح سیلو لیزری نیازی به تماس ندارند و می توانند به دقت سطوح دانه را در یک برد طولانی تشخیص دهند. این سیستم‌های مانیتورینگ سطل بی‌سیم کمتر در معرض تداخل محیطی قرار می‌گیرند و به لطف سبک اندازه‌گیری پرتو متمرکزشان، حتی در سیلوهای باریک و بلند نیز عملکرد خوبی خواهند داشت.

• فرکانس بالا 80 گیگاهرتز، فوکوس بیشتر
• یک نوع آنتن PTFE بدون کابل، میله یا ساختار قطره ای.
• مناسب برای برنامه های بلند / بلند / باریک
• تحت تأثیر تغییرات دما، گرد و غبار یا بخار قرار نمی گیرد
• ثابت دی الکتریک > 2 توصیه می شود
• پشتیبانی از سرویس OEM دسته ای کوچک

KLD806

متوسط: جامد، ظرف ذخیره سازی، ظرف فرآیند، کاربرد گرد و غبار قوی محدوده اندازه گیری: 0.3m~10/20/30/60/100m اتصال فرآیند: فلنج ≥ DN100 دمای فرآیند: -40-110 ℃ فشار فرآیند: -0.1-0.3MPa اندازه آنتن: آنتن لنز 76 میلی متری (پاکسازی اختیاری) جنس آنتن: PTFE دقت: ± 5 میلی متر کلاس حفاظت: IP67 فرکانس مرکزی: 80 گیگاهرتز زاویه پرتاب: 3 درجه منبع تغذیه: دو سیم / DC24V چهار سیم /DC12~24V چهار سیم /AC220V پوشش: آلومینیوم / پلاستیک / فولاد ضد زنگ خروجی سیگنال: پروتکل دو سیم /4...20mA/HART چهار سیم 4...20mA/ RS485 Modbus

هنگام استفاده از نصب فلنج، حداقل فاصله بین ابزار و دیواره مخزن باید 200 میلی متر باشد.
① صفحه مبنا
② مرکز عروق یا محور تقارن

هنگام نصب ابزار، از نصب آن در بالای ورودی مواد خودداری کنید و سعی کنید از اشیاء مختلفی که بر سیگنال تأثیر می گذارند، مانند پدل های همزن و غیره خودداری کنید.

در شرایط کاری بسیار پیچیده، اگر هیچ مانعی در ناحیه ای با شعاع 20 سانتی متری در مرکز نقطه نصب وجود نداشته باشد، ابزار می تواند به طور معمول کار کند.

حداکثر ارتفاع قرقره نصب H max به قطر قرقره نصب D و اندازه زاویه راه اندازی محصول بستگی دارد.
اتصال نصب بیش از حد طولانی بر عملکرد رادار تأثیر می گذارد.

واحد بر حسب میلی متر:

Xi'an Kacise Optronics Tech Co., Ltd خود را ارائه دهنده و سازنده راه حل می داند. ما حداکثر انعطاف پذیری و یک پیشنهاد بهینه از نظر هزینه را برای مشتریان OEM خود ارائه می دهیم.
آنچه ما می توانیم ارائه دهیم:
این محدوده شامل نسخه/رنگ پوسته سفارشی، نوع نخ (نخ G-Thread/NPT)، نرم افزار سفارشی، چاپ، کتابچه راهنمای کاربر و کاتالوگ است. اگر علاقه مند به نصب در کنار خود هستید، ماژول رادار مطمئناً در دسترس است.
