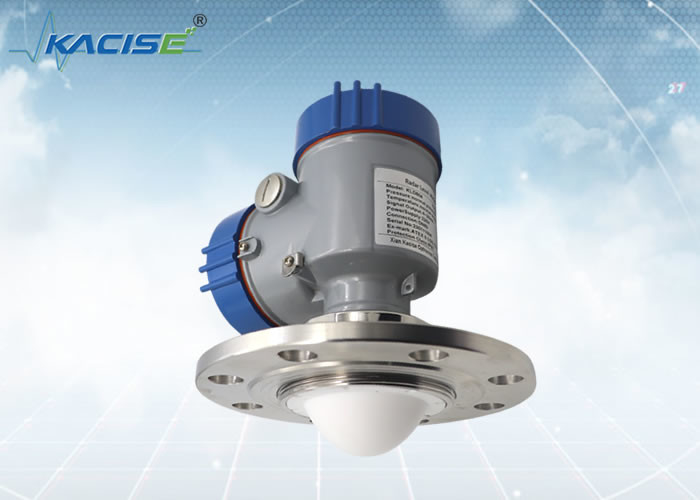

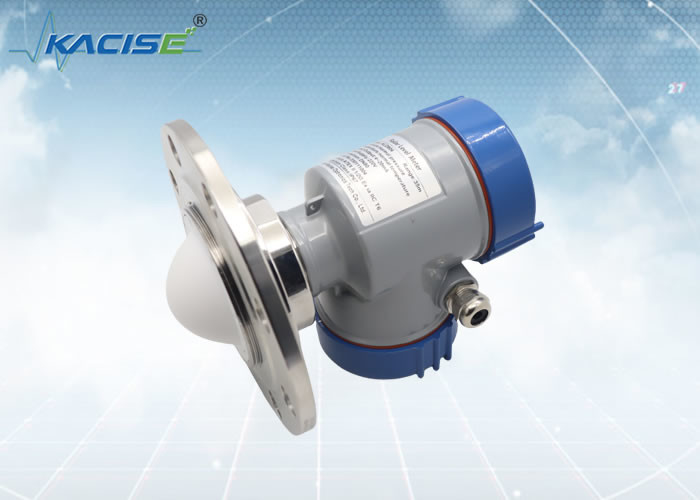

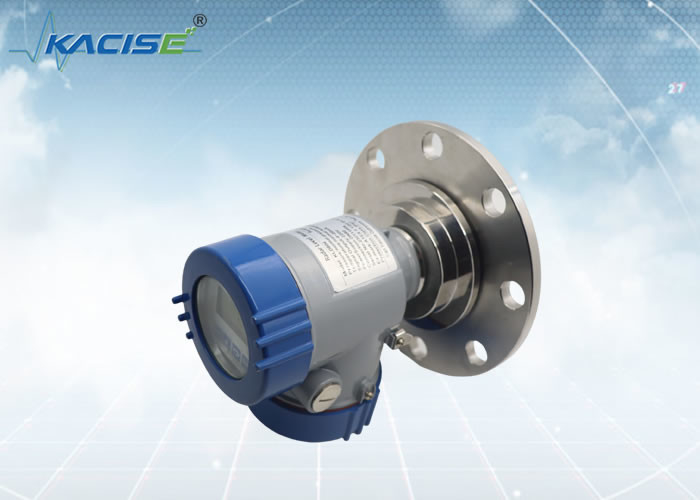

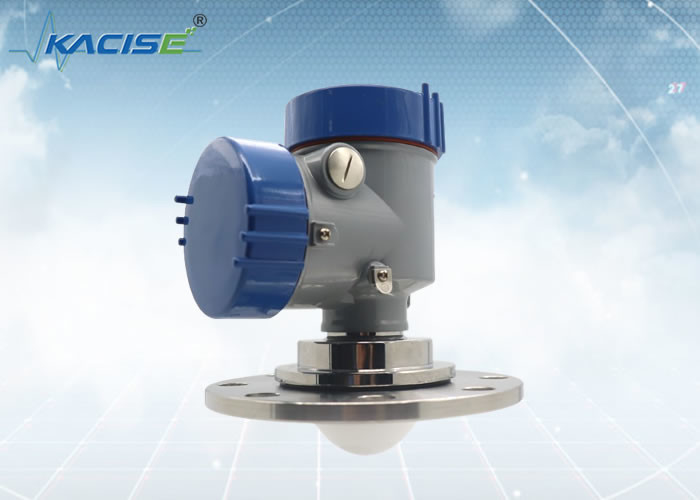

فرستنده سطح رادار بی سیم KLD804 با انتقال لورا GPRS 4G برای مایعات خوردنی قوی با استفاده از فرکانس 80GHz

حسگر سطح رادار KLD804 80G FM

مقدمه
در فرآیند کنترل اتوماسیون صنعتی، سطح مواد یک پارامتر مهم است. روش های زیادی برای اندازه گیری سطح مواد وجود دارد. برای شرایط کاری و رسانه های مختلف، سطح مواد در هر حالت قابل اندازه گیری است.برای اندازه گیری می توان از مقادیر سطح مواد با اصول اندازه گیری مختلف استفاده کرد.، مانند نوع فشار استاتیک، نوع شناور، نوع چکش سنگین، سونوگرافی و سایر روش های معمول اندازه گیری سطح مواد. ابزارها ویژگی های خاص و محدوده کاربرد خود را دارند.اندازه گیری سطح رادار از تکنولوژی پیشرفته اندازه گیری موج پالس رادار استفاده می کند، با عملکرد عالی آن، به ویژه در مخازن با تحریک، دمای بالا، بخار بزرگ، گرد و غبار قوی، خوردگی متوسط قوی،آسان زخم و دیگر شرایط سخت اندازه گیری آن را عملکرد عالی خود را نشان می دهد و نقش مهمی در تولید اتوماسیون صنعتی.

راه حل های سیستم رادار بی سیم:
در فرآیند تولید صنایع پتروشیمی، زغال سنگ، سیمان، متالورژی و صنایع دیگر، برای اطمینان از ایمنی مایع در طول ذخیره سازی، نظارت در زمان واقعی فشار، سطح مایع،دما، رطوبت و غلظت گاز در سطح مایع در مخزن و غیرهنحوه جمع آوری و انتقال پارامترهای مربوطه مایع ذخیره شده در مخزن به مرکز کنترل از راه دور، و چگونگی شروع اقدامات اضطراری در صورت اضطراری همیشه کارکنان مدیریت را نگران کرده است.نظارت سنتی بر مخازن ذخیره سازی عمدتاً به بازرسی های دوره ای توسط پرسنل در خدمت متکی است. هزینه نیروی کار بالا است و بسیاری از عوامل انسانی را پشت سر می گذارد، خطرات ایمنی را ایجاد می کند. بر اساس فرکانس رادیویی 433MHZ، راه حل انتقال داده های بی سیم از ارتباطات تلفن همراه GPRS،کنترل از راه دور فشار در زمان واقعی، سطح مایع، دمای، رطوبت مخزن، غلظت گاز در سطح مایع و سایر پارامترهای مورد توجه کاربر،و در صورت اضطراری امکانات اضطراری مربوطه را فعال کنید.

ویژگی
می تواند شبکه های بی سیم را در فاصله ۲۰ کیلومتری تحقق بخشد.
رادار فرکانس بالا بی سیم 433M با پیشرفته ترین تکنولوژی انتقال فرکانس رادیویی بی سیم 433M در صنعت استفاده می کند. حداکثر فاصله انتقال آن 20 کیلومتر است.و توسط پانل های خورشیدی یا شبکه 220 ولت تغذیه می شود.. فرآیندهای پیچیده مانند سیم کشی در محل حذف می شوند. رادار سیگنال دیجیتال RS485 را تولید می کند و پروتکل اتوبوس Modbus را برای تحقق شبکه های بی سیم در حدود 100 واحد اتخاذ می کند.بخش انتقال بی سیم از تکنولوژی مودم از راه دور LoRa استفاده می کند، که دارای توانایی ضد تداخل عالی است و می تواند مصرف جریان را به حداقل برساند. حساسیت بالا و طراحی مدار باعث می شود بودجه پیوند آن به سطح پیشرو در صنعت برسد،این باعث می شود که بهترین انتخاب برای انتقال راه دور و برنامه های کاربردی با الزامات بالایی از قابلیت اطمینان باشد.در مقایسه با روش انتقال GPRS سنتی، هزینه آن به شدت کاهش یافته است.قابلیت اطمینان و توانایی ضد تداخل به شدت بهبود یافته است.

ابعاد محفظه
واحد در میلی متر:

روش نصب

نصب فلنج
در صورت استفاده از نصب فلنج، حداقل فاصله بین ابزار و دیواره مخزن باید 200 میلی متر باشد.

• سطح داده
• مرکز ظرف یا محور تقارن

دستگاه بلند کردن

یادداشت: لطفاً در طول نصب از لرزش، تداخل الکترومغناطیسی قوی و بارگیری اجتناب کنید.

راه حل فناوری انتقال از راه دور بی سیم GPRS:
GPRS یک نوع جدید از سرویس حمل داده بسته ارتباطات اینترنتی است که بر اساس شبکه GPRS ارتباطات موبایل است.که برای انتقال ناگهانی یا مکرر و مقدار کمی داده مناسب استتکنولوژی تغییر بسته GPRS دارای مزایای آنلاین در زمان واقعی، صورتحساب بر اساس حجم، ورود سریع، انتقال با سرعت بالا و تغییر رایگان است.از منظر دسترسی به اینترنت، هر دو سایت مرکزی و ایستگاه های فرعی پایانه های اینترنت هستند. ماژول GPRS به اصطلاح بخش DTU از ایستگاه فرعی است.
گزینه 1: سرور مرکزی از یک آدرس IP ثابت در شبکه عمومی استفاده می کند و GPRS-DTU مستقیما از طریق آدرس IP به میزبان اینترنت دسترسی دارد. راه حل 2:سرور مرکزی از ADSL و سایر شبکه های عمومی پویا IP + نرم افزار تجزیه و تحلیل نام دامنه پویا استفاده می کند. GPRS-DTU آدرس IP سرور مرکزی را از طریق DNS برای تکمیل ارتباطات دو طرفه حل می کند. طرح 3: سرور مرکزی از IP شبکه عمومی پویا مانند ADSL + استفاده می کند.نرم افزار سرور تجزیه و تحلیل IP + GSM MODEM، و GPRS-DTU شماره گیری و ارسال اطلاعات داده های رادار به سرور تجزیه و تحلیل IP،و سرور تجزیه و تحلیل IP آدرس IP میزبان را از طریق اطلاعات برای تکمیل ارتباطات دو طرفه UDP باز می گرداندطرح چهارم: مرکز GPRS-DTU یا GPRS MODEM را اتخاذ می کند و کل شبکه APN شبکه خصوصی ثابت IP را اتخاذ می کند.

شرکت شیان کاسیس آپترونیک تک، لمیتد خود را یک ارائه دهنده راه حل و تولید کننده می داند. ما حداکثر انعطاف پذیری و یک پیشنهاد بهینه سازی هزینه برای مشتریان OEM خود را ارائه می دهیم.

چه چیزی می تونیم ارائه بدیم:

• این طیف شامل نسخه / رنگ پوسته سفارشی ، نوع رشته ((G-Thread / NPT Thread)) ، نرم افزار سفارشی ، چاپ ، دستورالعمل و کاتالوگ است.ماژول رادار مطمئناً در دسترس است.
