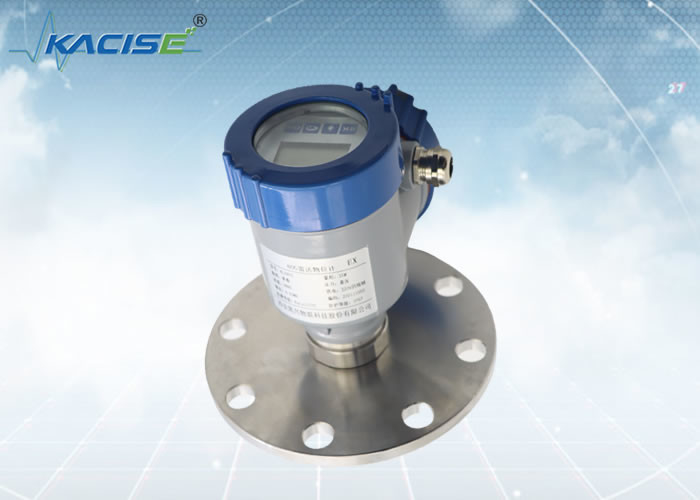

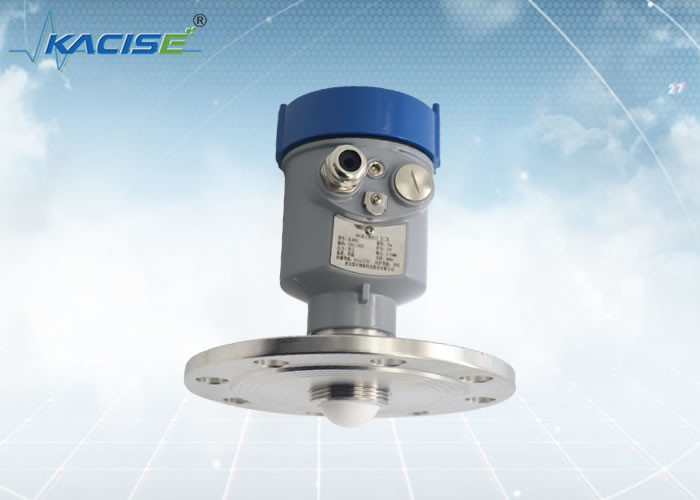

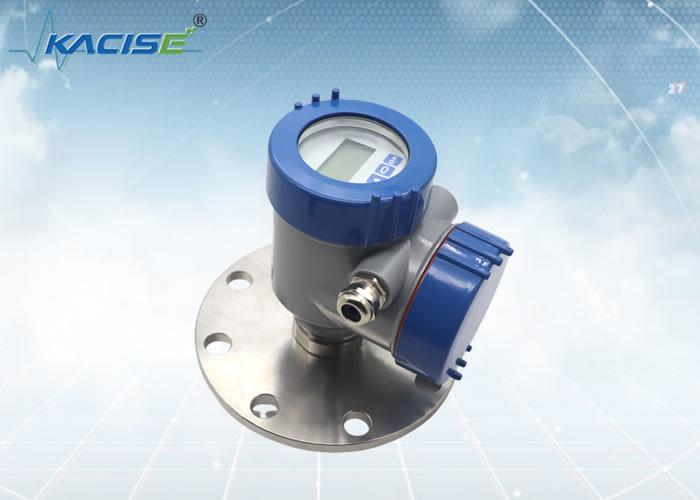

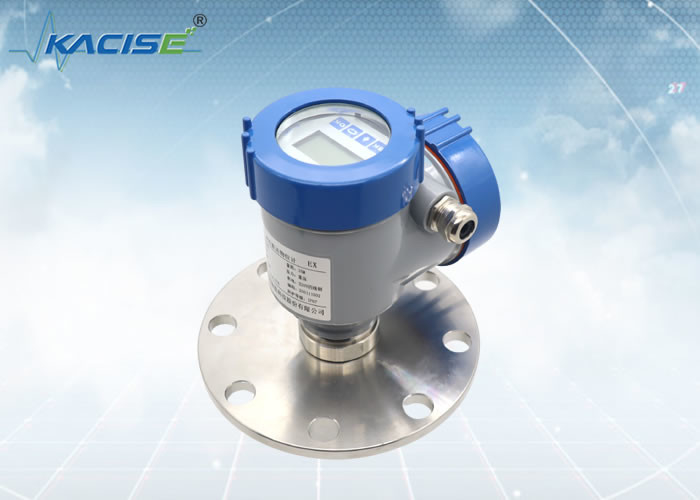

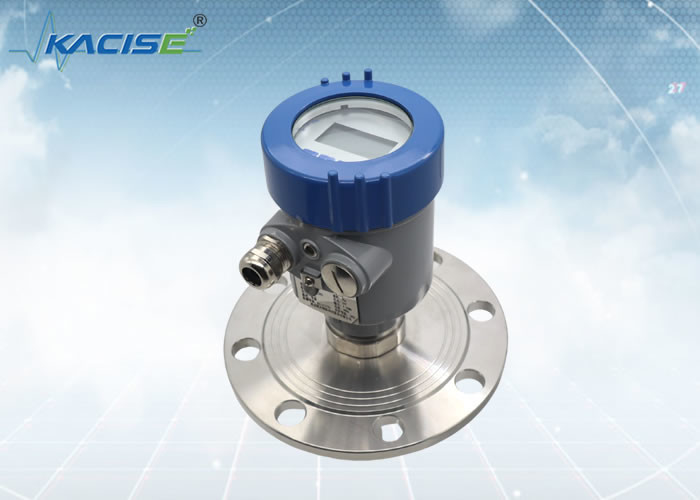

سنسور سطح رادار 80 گیگاهرتزی آنتن PTFE KLD802 با زاویه پرتو 3 درجه برای اندازه گیری دقیق مایعات

سطح در تمرکز
KLD802 با فرکانس انتقال 80 گیگاهرتز کار می کند. با یک آنتن 80 میلی متری، زاویه پرتو تنها 3 درجه است. سنسور رادار تنها بازتاب های مشخص و قطعی را از سطح محصول دریافت می کند. این باعث می شود اندازه گیری دقیق تر و قابل اعتمادتر باشد.

سنسورهای رادار قبلی برای دستیابی به تمرکز سیگنال کافی به اتصالات فرآیندی با حداقل اندازه 1½ اینچ نیاز داشتند. به همین دلیل استفاده از سنسورهای رادار روی کانتینرهای بسیار کوچک با سوکت‌های نصب معمولی کوچک آنها عملاً غیرممکن بود. KLD802 با فرکانس انتقال 80 گیگاهرتز کار می‌کند. این با ضریب 3 تناسب سیستم در مقایسه با فناوری‌های کنونی مطابقت دارد. ابعاد به نسبت کوچکتر

• اندازه گیری بدون تماس با اصل کار FMCW؛
• زاویه پرتو کوچک است و برای ابزار راحت تر است که از تداخل مانع احتمالی جلوگیری کند.
• اندازه آنتن رادار کوچک است و نصب آن آسان است؛ منطقه مرده بالایی کوچکتر است، برای نظارت بر آب رودخانه مناسب تر است.

هنگام استفاده از نصب فلنج، حداقل فاصله بین ابزار و دیواره مخزن باید 200 میلی متر باشد.

① صفحه مبنا

② مرکز عروق یا محور تقارن

هنگام نصب ابزار، از نصب آن در بالای ورودی مواد خودداری کنید و سعی کنید از اشیاء مختلفی که بر سیگنال تأثیر می گذارند، مانند پدل های همزن و غیره خودداری کنید.

در شرایط کاری بسیار پیچیده، اگر هیچ مانعی در ناحیه ای با شعاع 20 سانتی متری در مرکز نقطه نصب وجود نداشته باشد، ابزار می تواند به طور معمول کار کند.

حداکثر ارتفاع قرقره نصب H max به قطر قرقره نصب D و اندازه زاویه راه اندازی محصول بستگی دارد.

اتصال نصب بیش از حد طولانی بر عملکرد رادار تأثیر می گذارد.

Xi'an Kacise Optronics Tech Co., Ltd خود را ارائه دهنده و سازنده راه حل می داند. ما حداکثر انعطاف پذیری و یک پیشنهاد بهینه از نظر هزینه را برای مشتریان OEM خود ارائه می دهیم.
آنچه ما می توانیم ارائه دهیم:
این محدوده شامل نسخه/رنگ پوسته سفارشی، نوع نخ (نخ G-Thread/NPT)، نرم افزار سفارشی، چاپ، کتابچه راهنمای کاربر و کاتالوگ است. اگر علاقه مند به نصب در کنار خود هستید، ماژول رادار مطمئناً در دسترس است.
