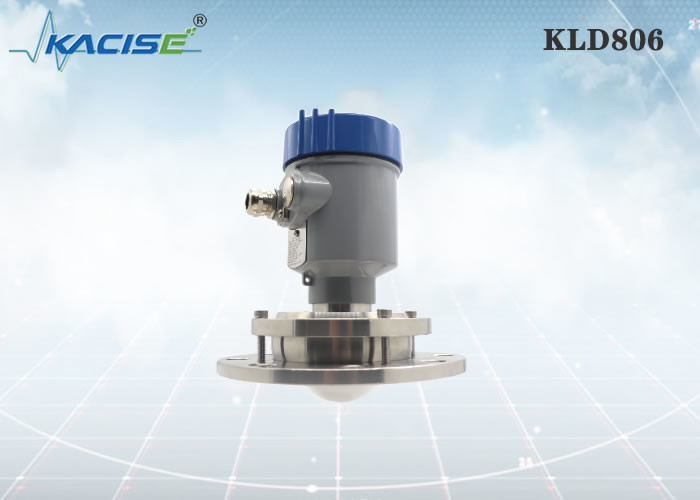

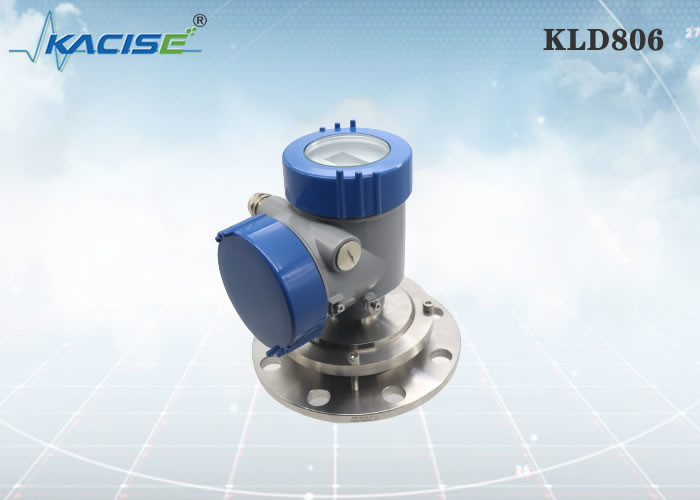

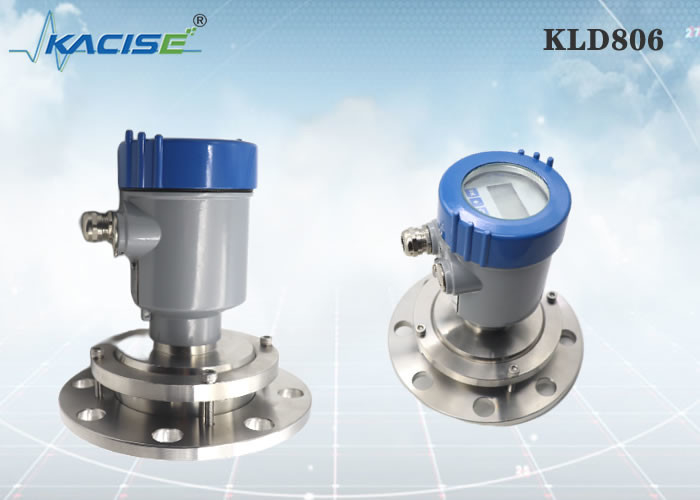

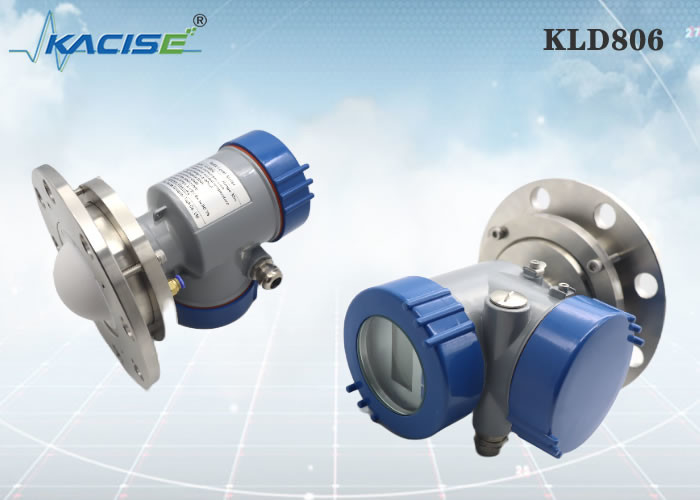

KLD806 سنسور سطح رادار 80GHz با آنتن PTFE و محافظت IP67 برای مخازن جامد و مایع

اندازه گیری سطح رادار سیلو از یک ژنراتور پالس و یک سنسور پر کردن سطل دانه برای تعیین سطح مواد جامد موجود در سیلو استفاده می کند.سپس زمانی که با تغییر دی الکتریک که توسط تغییر هوا به دانه مشخص می شود، باز می گردد..

1. سطح ذرات جامد، مخزن مایعات شیمیایی، مخزن روغن و ظروف فرآیند را اندازه گیری کنید.
2. رادار سطح سنج بر اساس امواج الکترومغناطیسی کار می کنه پس می تونه حداکثر 120 متر اندازه گیری داشته باشه
3. در مقایسه با سایر نوع سطح سنج، 80G می تواند انواع مختلف روغن، مایعات شیمیایی، پودر جامد و بسیاری از رسانه های دیگر را اندازه گیری کند.
4. 80G رادار سطح متر می تواند در شرایط سخت کار کند. آن را تحت تاثیر درجه حرارت، فشار و رطوبت نیست. با شاخ PTFE، آن را حتی می تواند در شرایط خوردنی، مانند مایع اسید کار می کند.
5. مشتری همچنین می تواند روش های اتصال مختلف مانند فلنج، رشته، براکت را انتخاب کند.

KLD806

متوسط: جامد، ظروف ذخیره سازی، ظروف فرآیند استفاده از گرد و غبار شدید محدوده اندازه گیری: 0.3m~10/20/30/60/100m اتصال فرآیند: فلنج ≥ DN100 دمای فرآیند: -40~110°C فشار فرآیند: -0.1 ۰.۳MPa اندازه آنتن: آنتن لنز 76 میلی متری (خلاصه اختیاری) مواد آنتن: PTFE دقت: ±5mm کلاس حفاظت: IP67 فرکانس مرکزی: 80GHz زاویه پرتاب: 3° منبع برق: دو سیم /DC24V چهار سیم /DC12 ~ 24V چهار سیم / AC220V پوشش: آلومینیوم/پلاستیک/فولاد ضد زنگ خروجی سیگنال: پروتکل دو سیم /4...20mA/HART چهار سیم 4...20mA/ RS485 Modbus

در صورت استفاده از نصب فلنج، حداقل فاصله بین ابزار و دیواره مخزن باید 200 میلی متر باشد.

1 سطح داده

2 مرکز ظرف یا محور تقارن

هنگام نصب ابزار، از نصب آن در بالای ورودی مواد اجتناب کنید و سعی کنید از اشیاء مختلف که بر سیگنال تأثیر می گذارند مانند چرخش بادکنک و غیره اجتناب کنید.

در شرایط کار بسیار پیچیده، این ابزار می تواند به طور طبیعی کار کند، اگر هیچ مانعی در منطقه ای با شعاع 20 سانتی متر در مرکز نقطه نصب وجود نداشته باشد.

حداکثر ارتفاع اسپول نصب H max به قطر اسپول نصب D و اندازه زاویه پرتاب محصول بستگی دارد.

خيلي طولاني بودن اتصال نصب بر عملکرد رادار تاثيري خواهد داشت

واحد در میلی متر:

شرکت شیان کاسیس آپترونیک تک، لمیتد خود را یک ارائه دهنده راه حل و تولید کننده می داند. ما حداکثر انعطاف پذیری و یک پیشنهاد بهینه سازی هزینه برای مشتریان OEM خود را ارائه می دهیم.

• این طیف شامل نسخه / رنگ پوسته سفارشی ، نوع رشته ((G-Thread / NPT Thread) ، نرم افزار سفارشی ، چاپ ، دستورالعمل و کاتالوگ است.
• اگه علاقه داريد در کنار خود نصب کنيد، ماژول رادار مطمئنا در دسترس است.
