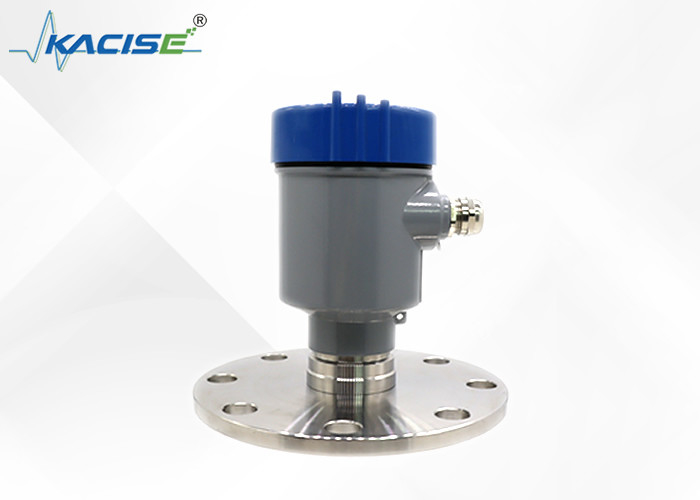

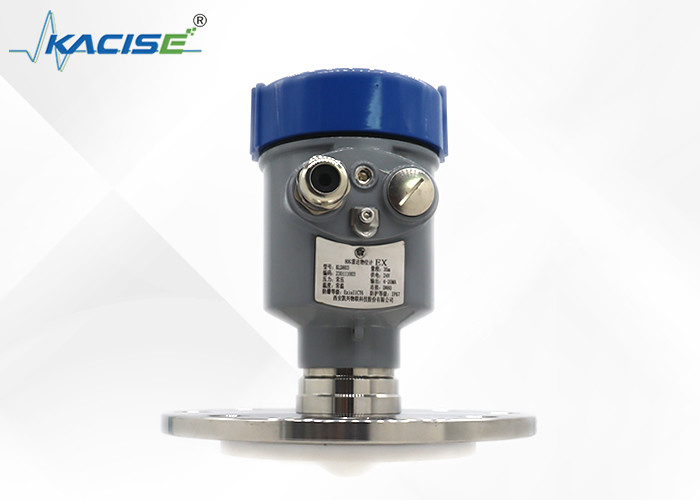

سطح سنج رادار آنتن لنز 34 میلی‌متری KLD803 PTFE با فرکانس 80 گیگاهرتز برای فوم بخار مایع خورنده قوی

سطح سنج رادار 80G سری KLD800 از فناوری موج پیوسته مدوله شده فرکانس (FMCW) استفاده می کند. آنتن یک سیگنال رادار FM با فرکانس بالا منتشر می کند و فرکانس سیگنال رادار به صورت خطی افزایش می یابد. سیگنال رادار ارسالی پس از انعکاس توسط محیط اندازه گیری شده توسط همان آنتن دریافت می شود. در عین حال، اختلاف فرکانس بین فرکانس سیگنال ارسالی و فرکانس سیگنال دریافتی متناسب با فاصله اندازه گیری شده است. سیگنال اختلاف فرکانس جمع‌آوری‌شده تحت تبدیل فوریه سریع (FFT) قرار می‌گیرد تا طیف پژواک منعکس‌شده به دست آید و فاصله تا هدف اندازه‌گیری شده بر این اساس محاسبه می‌شود.

• رادار موج میلی متری، دقت اندازه گیری می تواند تا ± 2 میلی متر برسد و حداقل منطقه کور اندازه گیری 0.05 متر است.
• اندازه آنتن کوچکتر اندازه گیری شرایط کاری بیشتر را برآورده می کند.

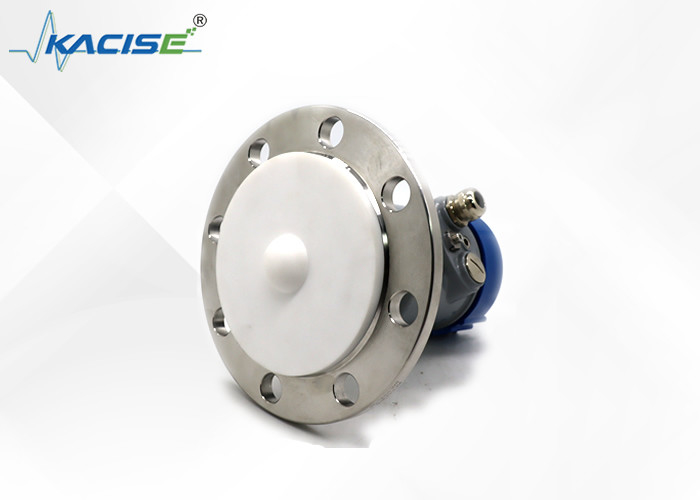

• انواع آنتن های لنز، زوایای پرتاب کوچکتر، انرژی متمرکز بیشتر، سیگنال های اکو قوی تر و قابلیت اطمینان بالاتر نسبت به سایر محصولات رادار تحت شرایط صنعتی و معدنی مشابه.
• نفوذ قوی تری دارد و در حالت چسبندگی و تراکم می توان از آن به طور معمول استفاده کرد.
• محدوده سیگنال دینامیکی بزرگتر است و اندازه گیری رسانه های ثابت دی الکتریک پایین پایدارتر است.
• حالت های اندازه گیری چندگانه، پاسخ رادار در حالت اندازه گیری سریع

آنتن رادار پالس مایکروویو باریکی را ارسال می کند که با رسیدن به سطح محیط آزمایش شده به عقب منعکس می شود و سپس دوباره توسط سیستم آنتن دریافت می شود. سیگنال ها باید به مدار الکتریکی منتقل شوند و سپس به سیگنال های سطح تبدیل شوند. از آنجایی که سرعت انتقال مایکروویو بسیار سریع است، زمان استفاده شده برای انتقال مایکروویو به سطح محیط آزمایش شده و سپس بازتاب آن تقریباً 0 است.

هنگام نصب ابزار، از نصب آن در بالای ورودی مواد خودداری کنید و سعی کنید از اشیاء مختلفی که بر سیگنال تأثیر می گذارند، مانند پدل های همزن و غیره خودداری کنید.
