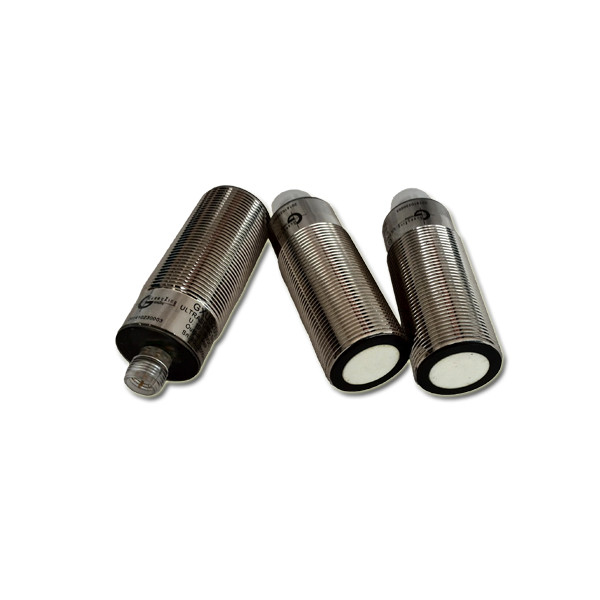

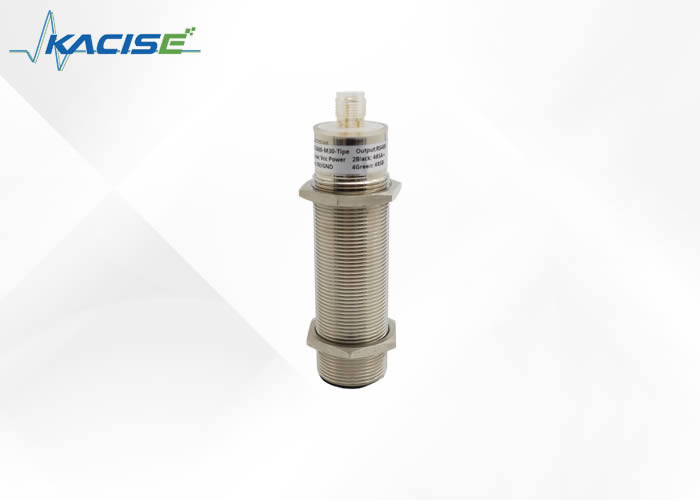

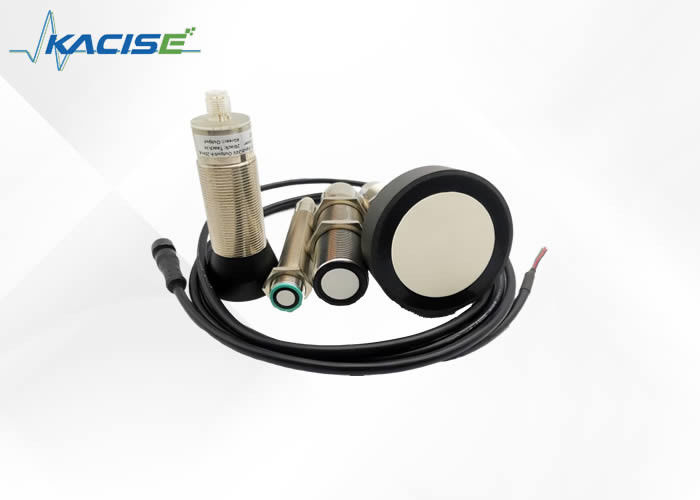

2024 سنسور سطح آب فوق صوتی طراحی شده جدید با فاصله اندازه گیری 100mm-5000mm
ویژگی ها
1با انواع مختلفی از این محصول مشابه سازگار است.
2حساسيت بالا
3. خواندن می تواند تا هر 33mS ((30Hz) در عرض 3 متر یا تا هر 80ms ((12.5Hz) در عرض 10 متر رخ دهد.
4. عملیات آزاد می تواند به طور مداوم اندازه گیری و خروجی اطلاعات رنجر
5. 9V-28V تامین با مصرف جریان متوسط بسیار کم
6انواع مختلف خروجی مانند آنالوگ (40-20mA، 0/1-5V، 0/1-10V) ، RS485، Can bus.
7حسگر در 40KHz، 112KHz، 175KHz، 300KHz، 1MHz کار می کند
معرفی کوتاه سنسور فوق صوتی طراحی شده جدید 2018
این سنسور تشخیص بسیار کوتاه تا دراز مدت را فراهم می کند و در یک PVC فشرده و قوی یا فولاد ضد زنگ طراحی شده است که برای پاسخگویی به نفوذ آب IP67 طراحی شده است.عملیات 0V-28V اجسام را از صفر تشخیص می دهد.1 متر تا 10 متر و اطلاعات محدوده سونار را از 0.25 متر تا 10 متر با وضوح 0.001 متر یا 0.01 متر فراهم می کند. فرمت های خروجی رابط شامل خروجی عرض پالس،خروجی ولتاژ آنالوگ 0/4-20mA خروجی جریان، خروجی NPN/PNP و RS485، RS232 خروجی modbus-RTU و modbus-ASCII پشتیبانی می شود.
پارامترها
|
|
|
مشخصات عمومی
|
|
فاصله سنجش 100.4000mm
|
|
محدوده تنظیم 100.4000mm
|
|
مساحت غیرقابل استفاده 0.200mm
|
|
صفحه هدف استاندارد 100mm × 100mm
|
|
فرکانس ترانسدوسر حدود 112kHz
|
|
تاخير در پاسخگويي حدود 195ms
|
|
شاخص ها/معاملات
|
|
ليد آبي برق روشن
|
|
رنگ LED زرد نشان دهنده حالت تغییر
فلش کردن: هدف تابع برنامه شناسایی شد
|
|
قرمز LED به طور دائم قرمز: خطای قرمز،
فلش کردن: تابع برنامه، شیء شناسایی نشده
|
|
مشخصات الکتریکی
|
|
ولتاژ کار Uب10.30VDC، ريبل 10 درصد
|
|
مصرف برق P0≤900 mW
|
|
تولید
|
|
نوع خروجی خروجی آنالوگ 0.10V
|
|
محدوده ارزیابی وضوح [mm]/4000، اما ≥ 0.35 mm
|
|
انحراف منحنی مشخص ≤0.2٪ از مقدار کامل مقیاس
|
|
دقت تکرار ≤0.1٪ از مقدار کامل مقیاس
|
|
مقاومت بار 0.500 اوم
|
|
تاثیر دمای ≤2٪ از مقدار کامل مقیاس
|
|
شرایط محیطی
|
|
دمای محیط -25.70°C
|
|
دمای نگهداری -40.85°C
|
|
مشخصات مکانیکی
|
|
درجه حفاظت IP67
|
|
رابط اتصال M12x1,4-PIN
|
|
مواد خانه مس، نیکل شده
|
|
مترجم مخلوط رزین اپوکسی/کوره شیشه ای توخالی؛
فوم پلی اورتان
|
|
وزن 60 گرم
|
همگام سازی خارجی
سنسور را می توان با استفاده از ولتاژ موج مربع از خارج همگام کرد. یک پالس همگام سازی در ورودی همگام سازی یک چرخه اندازه گیری را آغاز می کند.طول نبض باید بیشتر از 100 μs باشد.چرخه اندازه گیری با کنار سقوط یک پالس همگام سازی آغاز می شود. یک سطح پایین > 1 s یا یک ورودی همگام سازی باز منجر به عملکرد طبیعی سنسور می شود.سطح بالا در ورودی همگام سازی حسگر را غیر فعال می کنددو حالت عملیاتی در دسترس است:
1چند تا سنسور ميتونه با يک سيگنال هماهنگ کنترول بشه
2پالس های همگام سازی به صورت چرخه ای به سنسورهای فردی ارسال می شوند. سنسورها در حالت چندگانه کار می کنند.
همگام سازی داخلی
اتصال همگام سازی تا 5 سنسور قادر به همگام سازی داخلی به یکدیگر متصل می شوند. هنگامی که قدرت اعمال می شود، این سنسورها در حالت چندگانه کار می کنند.
تاخیر پاسخ با توجه به تعداد سنسورهای مورد همگام سازی افزایش می یابد. همگام سازی در طول TEACH-IN و برعکس انجام نمی شود.سنسورها باید به صورت غیر همگام کار کنند تا محدودیت های ارزیابی را آموزش دهند..
يادداشت:
اگر از گزینه همگام سازی استفاده نشود، ورودی همگام سازی باید به زمین وصل شود (0V) یا سنسور باید از طریق یک کانکتور کابل V1 (4-pin) کار کند.
تنظیم محدودیت های ارزیابی
سنسور ماوراء الصوت دارای خروجی آنالوگ با دو محدودیت ارزیابی قابل آموزش است. این با اعمال ولتاژ تغذیه تنظیم می شود - Uبیا + Uببه ورودی TEACH-IN. ولتاژ تغذیه باید به ورودی TEACH-IN برای حداقل 1 ثانیه اعمال شود. LED ها نشان می دهند که آیا سنسور هدف را در طول روش TEACH-IN تشخیص داده است.حد پایین ارزیابی A1 با - U تدریس می شودب، A2 با + Uب.
دو تابع خروجی مختلف را می توان تنظیم کرد:
1. ارزش آنالوگ با افزایش فاصله به شی (افزایش ریمپ) افزایش می یابد
2. ارزش آنالوگ با افزایش فاصله به شی کاهش می یابد
محدودیت های ارزیابی فقط می تواند در طول پنج دقیقه اول پس از
روشنش کن تا بعداً مقايسه ي اندازه گيري رو تغيير بدي
کاربر می تواند مقادیر مورد نظر را فقط پس از روشن شدن مجدد روشن کند.
ریمپ بالا (A2 > A1)
- موقعیت شی در محدوده پایین ارزیابی
- حد پایین آموزش A1 با - Uب
- موقعیت شی در حد بالا ارزیابی
- محدوده بالاي TEACH-IN A2 با + Uب
ریمپ سقوط TEACH-IN (A1 > A2):
- موقعیت شی در محدوده پایین ارزیابی
- حد پایین TEACH-IN A2 با + Uب
- موقعیت شی در حد بالا ارزیابی
- محدوده بالاي آموزش A1 با - Uب
تنظیمات پیش فرض
A1: ناحیه غیرقابل استفاده
A2: محدوده سنجش اسمی
حالت کار: ریمپ بالا
اطلاعات شرکت
شيان کاسيتوسط ISO 9001-2008، GJB 9001B-2009، CE، ایمنی درونی و ایمنی جدا شده و ضد انفجار و غیره که اطمینان می دهد محصولات ما با استانداردهای بین المللی مطابقت دارند.
ما در تولید دستگاه های اندازه گیری فشار، سطح و جریان و محصولات مرتبط برای 10 سال تخصص داشته ایم. ما پرسنل فنی و مدیریتی با تجربه داریم،با تلاش تمام کارکنان ما، ما تبدیل به یک تولید کننده ابزار اندازه گیری حرفه ای و ارائه دهنده راه حل شده ایم. و ما به طور مداوم در تلاش برای بهبود کیفیت محصول هستیم.
در حال حاضر ، سنسور Kacise در حال حاضر به آمریکا ، اسپانیا ، استرالیا ، شیلی و 20 کشور و منطقه دیگر صادر می شود و بسیاری از بازخوردهای مطلوب را دریافت کرده است.فروشنده هاي خارج از کشورمون هم دارن بيشتر ميشنما به عنوان اصول ما "قیمت مناسب، زمان تولید کارآمد و خدمات پس از فروش خوب" را در نظر می گیریم و امیدواریم که با مشتریان بیشتری برای توسعه متقابل همکاری کنیم.
خدمات ما
- در عرض 24 ساعت به سوالات شما پاسخ داده خواهد شد.
- کارکنان خوب آموزش دیده و با تجربه برای پاسخ به تمام سوالات شما به زبان انگلیسی روان.
- OEM&ODM، ما می توانیم به شما در طراحی کمک کنیم و درخواست شما در محصول قرار خواهد گرفت.
- ما براي طرح منحصر به فرد شما و بعضي از مدل هاي فعلی ما توزیع کننده اي ارائه ميديم
- حفاظت از منطقه فروش شما، ایده های طراحی و تمام اطلاعات خصوصی شما.
- تخفیف ها بر اساس مقدار سفارش ارائه می شوند.
- ما خدمات تعمیرات پرداخت شده را برای خسارات متر که ناشی از مشکلات کیفیت تولید یا خسارات متر نیست در محدوده ی ضمانت ارائه می دهیم.
سوالات عمومی
1. س: چه اطلاعاتی باید بهمدل مناسب را انتخاب کنید?
ج: لطفاً به ما بگویید:حوزه کاربرد,محدوده , سیگنال خروجی,نوع مایع متوسط,
ومنبع برق,تا بتونيم مدل و نقل قول رو براي شما سريع انتخاب کنيم
2س: آیا شما یک شرکت تجاری یا یک تولید کننده هستید؟
A: ما یک تولید کننده تایید شده ISO متخصص در ابزار اندازه گیری سطح و جریان هستیم.
خدمات OEM و ODM در دسترس هستند. به بازدید از ما خوش آمدید.
3. س: MOQ شما چیست؟
A: برای شروع همکاری ما، سفارش نمونه قابل قبول است.
4. س: تاریخ تحویل شما چیست؟
A: تاریخ تحویل حدود 3-15 روز کاری پس از دریافت پرداخت است.
5. س: شرایط پرداخت شما چیست؟
A: ما از T / T، PayPal و تضمین تجارت پشتیبانی می کنیم.
براي سفارشات توليد انبوه، 30 درصد پيش پرداخت و 70 درصد تعادل قبل از ارسال است.
6. س: روش پرداخت تضمین تجارت چیست:
ج: این یک سرویس رایگان است که می تواند سفارشات شما را از زمان پرداخت تا تحویل محافظت کند.
و حالا ما 104 دلار آمریکا داریم،000.00 دلار پول احتياطيه براي تضمین سفارشات شما
7سوال: گارانتی دارید؟
A: بله، ما 12 ماه گارانتی داریم.
