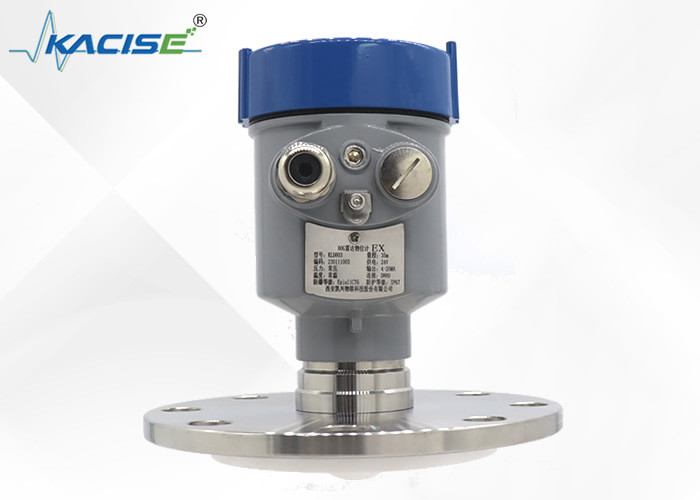

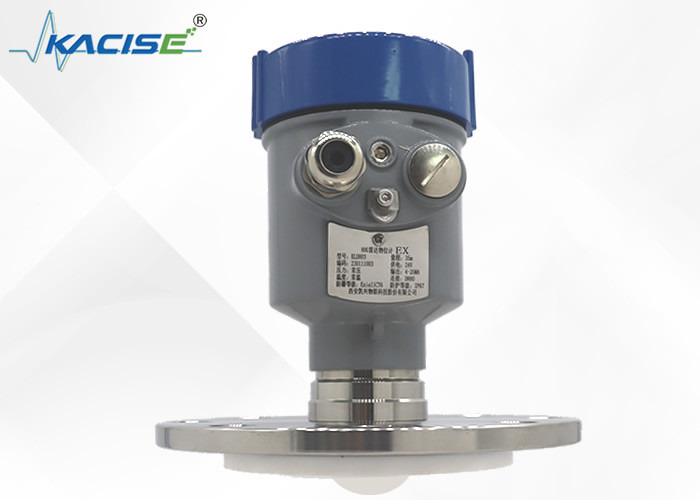

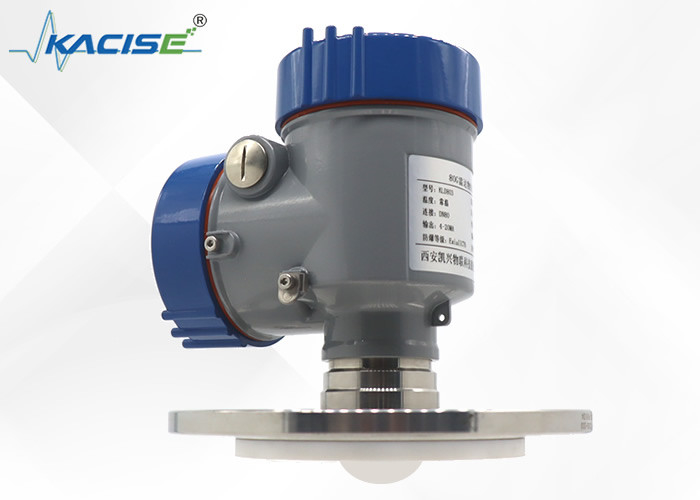

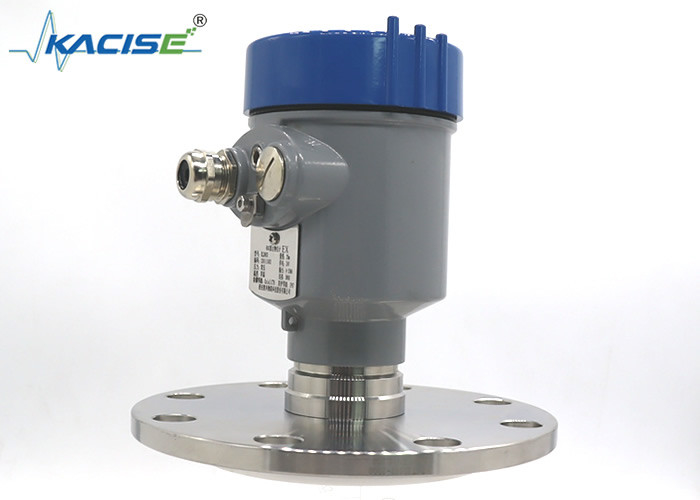

KLD803 اندازه گیری سطح رادار ضد خوردگی PTFE با نقطه نابینا کوچک
مقدمه
اندازه گيري سطح رادار ضد خوردگي PTFE KLD803 يک دستگاه پیشرفته است که براي برآورده کردن سخت ترين تقاضاي اندازه گيري سطح طراحی شده است.که آن را با خواص ضد خوردگی فوق العاده ای برخوردار می کند.این امکان را برای استفاده در محیط های خشن و خوردنی مانند مخازن ذخیره سازی مواد شیمیایی، تاسیسات تصفیه فاضلاب،و کارخانه های پردازش صنعتی که مواد سنتی به سرعت تخریب می شوند.
یکی از ویژگی های قابل توجه این رادار سطح سنج نقطه کور کوچک آن است.این بدان معنی است که می تواند اندازه گیری های بسیار دقیق و قابل اعتماد را حتی در هندسه های مخزن پیچیده یا هنگام برخورد با مواد دارای ثابت های دی الکتریک متفاوت ارائه دهد.. نقطه کور کوچک به حداقل رساندن اشتباهات و اطمینان حاصل می کند که اندازه گیری می تواند سطح مایع یا جامد را با دقت تشخیص دهد. نصب و پیکربندی آن آسان است.امکان یکپارچه سازی در سیستم های کنترل فرآیند موجود، ارائه داده های سطح زمان واقعی که برای عملکرد کارآمد و مدیریت موجودی بسیار مهم است.
ویژگی
1اندازه گیری مداوم و دقیق
با توجه به ویژگی های اندازه گیری رادار، آن را تحت تاثیر محیط زیست قرار نمی دهد و دارای طیف گسترده ای از برنامه های کاربردی است.با سطح محیط تماس نداشته باشد، و می تواند به طور دقیق و سریع رسانه های مختلف را اندازه گیری کند.
2. وظيفه اش سرکوب صداي تداخل است
اکوهای تداخل ناشی از مفاصل و سر و صدای تغذیه یا تخلیه در محدوده پرتو اندازه گیری سطح رادار می تواند به طور خودکار توسط کنترل منطق مبهم داخلی سرکوب شود.
3. صرفه جویی دقیق و ایمن در انرژی
سطح سنج رادار می تواند تحت خلاء و فشار اندازه گیری کند و دقیق و ایمن است. می تواند بدون هیچ محدودیتی باشد و در موارد مختلف قابل استفاده باشد.خواص شیمیایی و مکانیکی مواد مورد استفاده در رادار سطح سنج نسبتا پایدار هستند، و مواد می توانند بازیافت شوند، که بسیار دوستانه با محیط زیست است.
4. بدون نگهداری و قابلیت کار قوی
تقریباً بدون مزاحمت، بدون تماس مستقیم با وسیله اندازه گیری، می تواند در تقریباً همه موارد استفاده شود، مانند اندازه گیری خلاء، اندازه گیری سطح مایع یا اندازه گیری سطح مواد،و غیرهبه دلیل استفاده از مواد پیشرفته، آن را به شرایط شیمیایی و فیزیکی بسیار پیچیده دوام دارد، و می تواند دقیق، قابل اجرا، دراز مدت پایدار سیگنال های سطح آنالوگ یا دیجیتال را ارائه دهد.
5. نگهداری آسان و کار ساده
اندازه گيري سطح رادار داراي عملکردهاي هشدار و خود تشخيصي است. بر اساس کد خطا که توسط ماژول نمايش عمليات ارسال مي شود، خطا را تجزیه و تحلیل کنید.اشتباه را در زمان مشخص کنید و از بین ببرید، که نگهداری و کالیبراسیون را راحت تر و دقیق تر می کند و عملکرد عادی ابزار را تضمین می کند.
6طیف گسترده ای از برنامه های کاربردی، می تواند تقریبا تمام رسانه ها را اندازه گیری کند
از شکل بدن مخزن، سطح سنج رادار می تواند سطح مایع مخازن کروی، مخازن افقی، مخازن استوانه ای، مخازن مخروط استوانه ای و غیره را اندازه گیری کند؛ از عملکرد مخزن،می تواند سطح مایع مخازن ذخیره سازی و مخازن بافر را اندازه گیری کند. ، لوله های مایکروویو و لوله های بای پاس برای اندازه گیری سطح مایع؛ از محیط اندازه گیری شده، می تواند مایع، ذرات، خمیر و غیره را اندازه گیری کند.
مشخصات
| متوسط |
مایع، بخار، فوم خوردنی قوی |
| محدوده اندازه گیری |
0.1m 10/20/30/60/100m |
| اتصال فرآیند |
فلنج ≥ DN50 |
| دمای فرآیند |
-40 ≈ 130°C |
| فشار فرآیند |
-0.1 ٫2.5MPa |
| اندازه آنتن |
آنتن لنز 34 میلی متری |
| مواد آنتن |
PTFE |
| دقت |
±2mm (مجموعه کمتر از 35m)
±5mm (بین 35m و 100m)
|
| کلاس حفاظت |
IP67 |
| فرکانس مرکزی |
۸۰ گیگاهرتز |
| زاویه پرتاب |
3° |
| منبع برق |
دو سیم /DC24V |
| |
چهار سیم /DC12 ~ 24V |
| |
چهار سیم / AC220V |
| قفس |
آلومینیوم/فولاد ضد زنگ |
| خروجی سیگنال |
دو سیم: پروتکل 4...20mA/HART |
| |
چهار سیم: 4...20mA/ RS485 Modbus |
ابعاد محصول
واحد در میلی متر:
روش نصب
نصب فلنج
در صورت استفاده از نصب فلنج، حداقل فاصله بین ابزار و مخزن
ديوار بايد 200ميلي متر باشه
1 سطح داده
2 مرکز ظرف یا محور تقارن
دستگاه بلند کردن
موج رادار یک شکل خاص از موج الکترومغناطیسی است. اندازه گیری سطح رادار از عملکرد ویژه موج الکترومغناطیسی برای تشخیص سطح مواد استفاده می کند.امواج الکترومغناطیسی می توانند از طریق منابع تداخل مانند بخار و گرد و غبار فضایی نفوذ کنند، و به راحتی در هنگام برخورد با موانع منعکس می شوند. هرچه رسانایی محیط اندازه گیری بهتر باشد یا ثابت دی الکتریک بزرگتر باشد، اثر منعکس کننده سیگنال اکو بهتر است.
هرچه فرکانس موج رادار بالاتر باشد، زاویه پرتاب کوچکتر باشد، انرژی (فلوکس مغناطیسی یا قدرت میدان) در واحد منطقه بیشتر باشد، کاهش موج کوچکتر باشد.و هرچه اثر اندازه گیری رادار بهتر باشد.
مشکلاتی که باید در هنگام نصب توجه شود
(1) در هنگام اندازه گیری مواد مایع، محور سنسور عمودی به سطح محیط است؛ در هنگام اندازه گیری مواد جامد، محور سنسور عمودی به سطح محیط است.حسگر باید در یک زاویه خاص شیب دار باشد زیرا محیط جامد زاویه انباشت دارد..
(2) برای جلوگیری از انعکاس های نادرست از پورت تغذیه اجتناب کنید.
(3) سنسور نباید در مرکز مخزن قوس نصب شود (در غیر این صورت اکوهای نادرست دریافت شده توسط سنسور افزایش می یابد) و همچنین نمی تواند بسیار نزدیک به دیوار مخزن نصب شود.و موقعیت نصب باید 1/2 شعاع مخزن باشد.
(4) از نصب در مکان هایی که دارای جریان های گرد و غبار قوی هستند اجتناب کنید. به عنوان مثال: به دلیل تحریک یا واکنش های شیمیایی قوی و غیره، استفاده از لوله موج یا لوله بای پاس برای اندازه گیری توصیه می شود.
(5) اگر سنسور بر روی لوله نصب شده باشد، آنتن باید از لوله بیرون بیاید. آنتن بوق حداقل 10 میلی متر از آداپتور بیرون می آید. آنتن های میله ای تا 100 یا 250 میلی متر طول دارند.قطر 250 میلی متر رو به دست بگیرروش افزایش قطر لوله اتصال می تواند برای کاهش اکو تداخل تولید شده توسط لوله اتصال مورد استفاده قرار گیرد.
