4-20mA Output Ultrasonic Doppler Flow Meter با اتصال چند کانال سنسور و حفاظت IP68

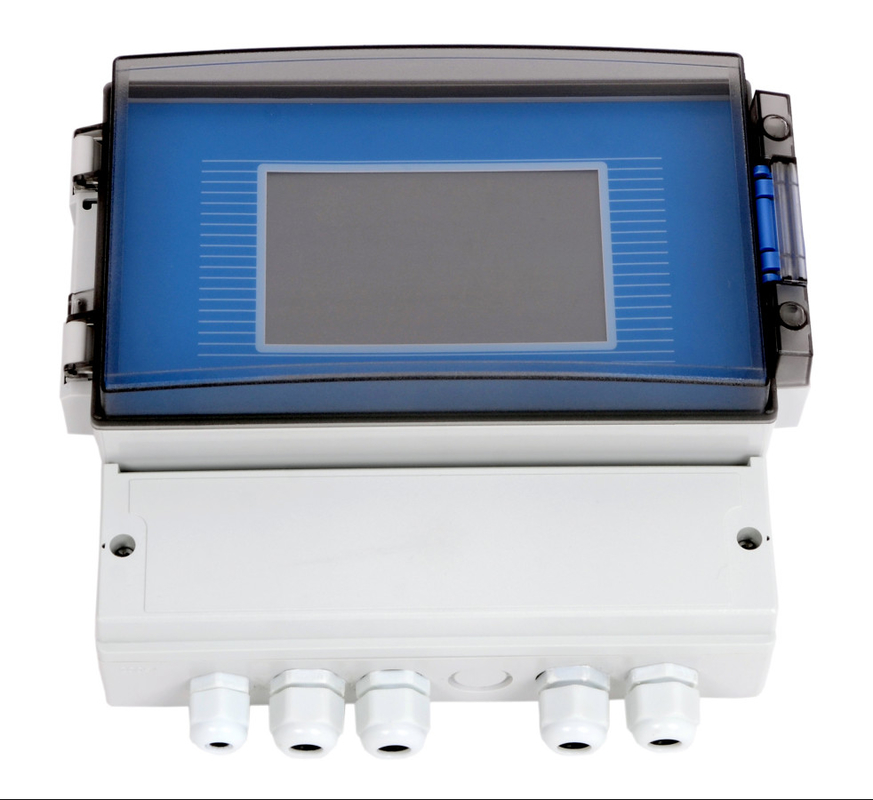

میزبان نمایش آنلاین می تواند به یک یا چند اندازه گیری جریان دپلر متصل شود، می تواند به سنسورهای کیفیت آب متصل شود، برای نشان دادن مقادیر اندازه گیری شده، ثبت داده های تاریخی، تصویر کشیدن،پارامترهای تنظیم شده، جریان ارتباطات خروجی، ارتباطات RS485 خارجی و کنترل خروجی رله.

1. نمایش آنلاین جریان، سرعت و سطح آب
2. پارامترهای کیفیت آب می توانند سفارشی شوند
3. پشتیبانی از منبع برق AC و DC
4. از 4-20mA جریان پشتیبانی می کند
5. اتصال چند کانال سنسور
6. قاب استاندارد، نصب شده روی دیوار یا DIN35 نصب شده روی ریل

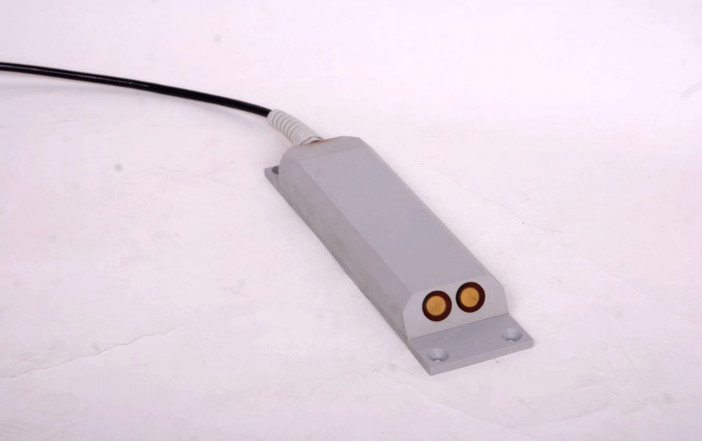

این محصول میزان جریان را بر اساس اصل اثر دپلر فراصوتی اندازه گیری می کند و می تواند سطح آب و دمای را از طریق سنسور فشار اندازه گیری کند.که می تواند به طور موثر ضد آب و مهر و موم.

• پروتکل ارتباطی Modbus و RS485 برای برقراری ارتباط با کامپیوتر دستی استفاده می شود.
• نصب دستگاه حسگر زير آب آسان است با دستگاه ثابت فلزي، نصب آسان
• تمام تجهیزات طراحی الکترونیک، منبع برق ولتاژ بالا، مصرف برق کم، بدون قطعات مکانیکی را اتخاذ می کنند.قابلیت اطمینان بالا و ضد تداخل قوی.
• طیف گسترده ای از برنامه های کاربردی. می تواند در محیط های مختلف آب از آب خالص به آب رودخانه زرد اعمال شود.

اصل فلو متر دوپلر: هنگامی که منبع ماوراء صوت و ناظر حرکت نسبی انجام می دهند، فرکانس دریافت شده توسط ناظر با فرکانس منبع ماوراء صوت متفاوت است.بنابراین، ذرات کوچک و حباب ها در حال حرکت با آب نسبت به انتقال دهنده فوق صوتی نیز فرکانس دریافت کننده انتقال دهنده را تغییر می دهد،و افزایش با افزایش سرعت حرکت تعلیق در آببنابراین، تغییر فرکانس دپلر اندازه گیری می شود و سرعت جریان آب در نقطه ی اندازه گیری جریان دپلر اندازه گیری می شود.این با منطقه برش متقابل کانال ضرب می شود تا اطلاعات جریان را بدست آورد.

از آنجایی که اندازه گیری جریان دوپلر از سرعت پخش صدا در آب استفاده می کند و سرعت پخش صدا در آب به شدت با دمای آب مرتبط است،دستگاه دارای یک سنسور دمایی برای اندازه گیری دمای داخلی است.، و بعد سرعت صدا را اصلاح کنید.

اندازه گیری عمق سطح از یک سنسور فشار برای اندازه گیری فاصله بین موقعیت سنسور سرعت جریان و سطح مایع استفاده می کند.

• انواع اندازه گیری: سرعت نقطه ای، سطح مایع، درجه حرارت، سرعت جریان
• کلاس حفاظت: IP68
• روش اندازه گیری: آنلاین
• اصول اندازه گیری: روش دپلر صوتی، روش منطقه سرعت
• منبع برق: باتری، انرژی خورشیدی، برق شبکه
• سیگنال خروجی: Modbus RS485
• محتوای سیگنال خروجی: سرعت نقطه ای، جریان لحظه ای، جریان تجمعی، سطح آب، دمای
• سیگنال خروجی ( منبع برق خارجی): 4 ~ 20mA
• 4 ~ 20mA محتوای سیگنال خروجی: جریان لحظه ای
• الزامات pH مایع: pH 6 ~ 8
• نیاز به فشار مایع: 1 اتمسفر استاندارد در محیط طبیعی
• مصرف برق مستمر: 12V*65mA=12V*0.065A≈0.8W
