توضیحات محصول:

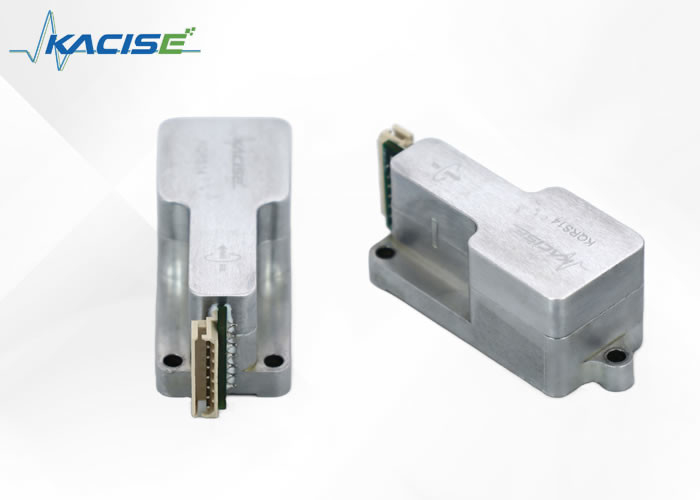

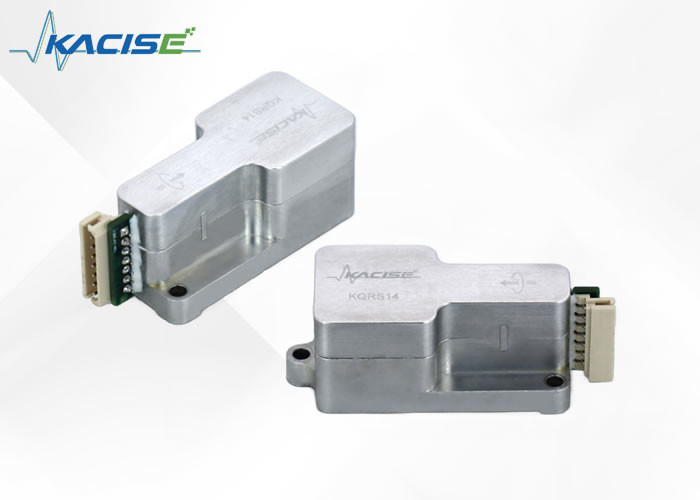

سنسور سرعت چرخش زاویه ای KQRS14
KQRS14 یک سنسور اینرسی حالت جامد بسیار همه کاره است که برای اندازه گیری نرخ چرخش زاویه ای طراحی شده است. یکی از ویژگی های کلیدی آن عنصر حسگر کوارتز یکپارچه آن است که دقت و اطمینان استثنایی را ارائه می دهد. علاوه بر این، شامل تنظیم توان داخلی و عملکرد ورودی DC برای راحتی بیشتر است.
بسته به نیازهای خاص شما، دو نسخه از KQRS14 موجود است. اولین نسخه نسخه +12Vdc است که به ویژه برای کسانی که ترجیح می دهند از باتری استاندارد استفاده کنند مفید است. این نسخه دارای یک خروجی سطح بالا +1.0 تا +4.0 Vdc است که عملکرد قابل اعتماد و بدون خطر را ارائه می دهد.
نسخه دوم KQRS14 مدل پلاس و منهای 15 Vdc است. این برای افرادی که به دنبال خروجی دوقطبی ± 5 Vdc هستند ایده آل است. این نسخه برای استفاده با منابع تغذیه دو طرفه معمولی طراحی شده است.
ویژگی ها:
- جمع و جور، طراحی سبک وزن
- محدوده دمایی گسترده
- ورودی DC/خروجی DC سطح بالا
- تنظیم قدرت داخلی
- قابلیت اطمینان بالا
- مقاوم در برابر ضربه
پارامترهای فنی:
| پارامتر |
KQRS14-0XXXX-102** |
KQRS14-0XXXX-103** |
| برق مورد نیاز |
| ولتاژ ورودی |
+9 تا +18 Vdc |
+9 تا +18 Vdc |
| جریان ورودی |
<20 میلی آمپر |
<25 میلی آمپر (هر منبع) |
| عملکرد |
| محدوده های استاندارد |
± 50،100،200،500 درجه در ثانیه. |
| خروجی در مقیاس کامل (اسمی) |
+1.0 Vdc (-FS) تا +4.0 Vdc (+FS) |
± 5 Vdc |
| کالیبراسیون ضریب مقیاس (در دمای معمولی 22 درجه سانتیگراد) |
± 2٪ از ارزش |
| ضریب مقیاس بیش از دما (توسعه از 22 درجه سانتیگراد معمولی) |
≤0.06%/°C |
| کالیبراسیون بایاس (در دمای معمولی 22 درجه سانتیگراد) |
+2.5 ± 0.045 Vdc |
0.0±0.075 Vdc |
| تغییر سوگیری در دما (توسعه از 22 درجه سانتیگراد) |
<3.0 درجه در ثانیه |
| پایداری سوگیری کوتاه مدت (100 ثانیه در دمای ثابت) |
<0.05 درجه در ثانیه، معمولی |
| پایداری سوگیری طولانی مدت (1 سال) |
≤1.0 درجه در ثانیه |
| حساسیت G (معمولی) |
≤0.06°/s/g |
| زمان راه اندازی (معمولی) |
<2.0 ثانیه |
| پهنای باند (-90 درجه تغییر فاز) |
> 50 هرتز |
| غیر خطی (معمولی) % محدوده کامل |
≤0.05٪ از FR |
| آستانه / قطعنامه |
≤0.004 درجه در ثانیه* |
| نویز خروجی (DC تا 100 هرتز) |
≤0.05 درجه در ثانیه/√Hz* |
≤0.02 درجه در ثانیه/√Hz* |
| وزن |
≤50 گرم |
| محیط ها |
| دمای عملیاتی |
-40 درجه سانتی گراد تا +85 درجه سانتی گراد |
| دمای ذخیره سازی |
-55 درجه سانتیگراد تا +100 درجه سانتیگراد |
| عملکرد لرزش*** |
5 گرم 20 هرتز تا 2 کیلوهرتز تصادفی |
| بقای ارتعاش*** |
10 گرم 20 هرتز تا 2 کیلوهرتز تصادفی 5 دقیقه / محور |
| شوک |
200 گرم، هر محور |
ابعاد:
توضیحات رابط:
تخصیص پین KQRS14-0XXX-102
| شماره |
توضیح دهید |
شماره |
توضیح دهید |
| 1 |
زمین قدرت و سیگنال |
5 |
نرخ خروجی |
| 2 |
+ ورودی Vdc |
6 |
بدون اتصال، باز بگذارید |
| 3 |
بدون اتصال، باز بگذارید |
7 |
تست داخلی |
| 4 |
بدون اتصال، باز بگذارید |
|
|
تخصیص پین KQRS14-0XXXX-103
| شماره |
توضیح دهید |
شماره |
توضیح دهید |
| 1 |
-ورودی Vdc |
5 |
نرخ خروجی |
| 2 |
+ ورودی Vdc |
6 |
بدون اتصال، باز بگذارید |
| 3 |
زمین قدرت |
7 |
تست داخلی |
| 4 |
زمین سیگنال |
|
|
برنامه های کاربردی:
ثبات و کنترل بهبود یافته برای برنامه های مختلف
- تثبیت پلت فرم
- ناوبری کوتاه مدت
- تقویت GPS
- تثبیت کننده دوربین
- ابزار دقیق
- تثبیت کنترل سواری
- کنترل توربین بادی
تثبیت پلت فرم، پایداری سکوها مانند قایق ها و پهپادها را بهبود می بخشد تا حرکت ثابت را تضمین کند و بیماری حرکت را کاهش دهد. ناوبری کوتاه مدت به ناوبری در مناطق ناآشنا کمک می کند و اختلال در سیگنال های GPS را جبران می کند.
فناوری تقویت GPS ما دقت سیگنالهای GPS را بهبود میبخشد، آنها را قابل اطمینانتر میکند و اطلاعات مکان دقیق را برای برنامههای مختلف ارائه میدهد. تثبیت کننده دوربین با جبران لرزش و لرزش دوربین، فیلمی واضح و ثابت را تضمین می کند.
ابزار دقیق اندازه گیری و تجزیه و تحلیل داده ها را در کاربردهای مختلف افزایش می دهد. تثبیت کنترل سواری، نویز، لرزش و سختی (NVH) را در وسایل نقلیه برای سواری راحتتر کاهش میدهد، در حالی که کنترل توربین بادی عملکرد توربینهای بادی را از طریق الگوریتمهای کنترل پیشرفته بهینه میکند.
پشتیبانی و خدمات:
سنسور ژیروسکوپ الکترونیکی ما برای ارائه حسگر حرکتی دقیق در کاربردهای مختلف طراحی شده است. خدمات و پشتیبانی فنی محصول ما برای اطمینان از اینکه می توانید حسگر ژیروسکوپ ما را به طور موثر در پروژه های خود ادغام و استفاده کنید اختصاص داده شده است.
پشتیبانی فنی:
- مستندات آنلاین جامع: به مشخصات دقیق محصول، راهنماهای یکپارچه سازی، و مقالات مشکل دسترسی داشته باشید تا به شما در مورد هرگونه سؤال فنی در مورد سنسور ژیروسکوپ الکترونیکی ما کمک کنند.
خدمات:
- پشتیبانی ایمیل: با تیم پشتیبانی اختصاصی ما تماس بگیرید تا در مورد هر گونه مشکل فنی که ممکن است با آن مواجه شوید، کمک شخصی کنید.
ما متعهد به ارائه پشتیبانی لازم برای استفاده از سنسور ژیروسکوپ الکترونیکی خود در حداکثر پتانسیل خود هستیم.
بسته بندی و حمل و نقل:
سنسور ژیروسکوپ الکترونیکی در یک بسته بندی مقاوم و ضد الکتریسیته ساکن قرار گرفته است تا اطمینان حاصل شود که دستگاه در طول حمل و نقل ایمن و بدون آسیب باقی می ماند. داخل بسته بندی با یک ماده بالشتک پوشانده شده است که ضربه ها و ارتعاشات را جذب می کند و محافظت بیشتری برای اجزای حساس سنسور ایجاد می کند.
قبل از ارسال، هر بسته مهر و موم شده و تحت بازرسی کامل قرار می گیرد تا اطمینان حاصل شود که حسگر به طور ایمن محصور شده است. نمای بیرونی بسته بندی به وضوح با دستورالعمل های جابجایی و محتویات بسته برچسب گذاری شده است تا حمل و نقل دقیق را تسهیل کند و گیرنده را در مورد دستگاه بسته شده مطلع کند.
برای حمل و نقل، سنسور ژیروسکوپ الکترونیکی بسته بندی شده در یک جعبه مقوایی بزرگتر و بادوام قرار می گیرد که برای مقاومت در برابر سختی های حمل و نقل طراحی شده است. این جعبه بیشتر با نوار بسته بندی محکم می شود و در صورت لزوم مواد بالشتک اضافی اضافه می شود تا از جابجایی داخل جعبه در حین حمل و نقل جلوگیری شود.
هر محموله شامل یک برگه بسته بندی دقیق با اطلاعات محصول و یک شماره سریال منحصر به فرد برای ردیابی موجودی و اهداف کنترل کیفیت است. سپس بسته از طریق یک سرویس پیک قابل اعتماد با گزینه هایی برای ردیابی و بیمه ارسال می شود تا اطمینان حاصل شود که سنسور ژیروسکوپ الکترونیکی به سرعت و در شرایط بکر به مقصد می رسد.
