توضیحات محصول:
KQRS14 یک سنسور اینرسی پیشرفته است که برای اندازه گیری نرخ چرخش زاویه ای طراحی شده است. این سنسور فشرده و ناهموار دارای یک عنصر حسگر کوارتز یکپارچه است که عملکرد اندازه گیری دقیق و قابل اعتماد را حتی در محیط های سخت تضمین می کند. علاوه بر این، سنسور دارای تنظیم توان داخلی است که عملکرد قابل اعتماد را در محدوده وسیع دما و منبع تغذیه تضمین می کند.
KQRS14 در دو نسخه مختلف برای برآوردن نیازهای برنامه های مختلف ارائه می شود. نسخه اول یک مدل +12Vdc است که محدوده ولتاژ خروجی سطح بالا از +1.0 تا +4.0 Vdc را ارائه می دهد. با باتری استاندارد کار میکند و برای برنامههای قابل حمل یا با باتری که در آن مصرف انرژی مورد توجه است، انتخابی عالی است.
نسخه دوم یک مدل مثبت و منفی 15 Vdc است که خروجی دوقطبی سطح بالا ± 5 Vdc را ارائه می دهد. این مدل برای استفاده با منابع تغذیه دو طرفه معمولی طراحی شده است و برای کاربردهایی که محدوده ولتاژ خروجی وسیع تری مورد نیاز است ایده آل است.
ویژگی های KQRS14:
- طراحی فشرده و خشن
- عنصر حسگر کوارتز یکپارچه
- تنظیم قدرت داخلی
- عملکرد ورودی DC/خروجی DC سطح بالا
- دو نسخه موجود است
- نسخه +12Vdc دارای خروجی سطح بالا +1.0 تا +4.0 Vdc
- نسخه مثبت و منفی 15 Vdc که خروجی دوقطبی سطح بالا 5± Vdc را ارائه می دهد.
ویژگی ها:
- جمع و جور، طراحی سبک وزن
- محدوده دمایی گسترده
- ورودی DC/خروجی DC سطح بالا
- تنظیم قدرت داخلی
- قابلیت اطمینان بالا
- مقاوم در برابر ضربه
پارامترهای فنی:
| پارامتر |
KQRS14-0XXXX-102** |
KQRS14-0XXXX-103** |
| برق مورد نیاز |
| ولتاژ ورودی |
+9 تا +18 Vdc |
+9 تا +18 Vdc |
| جریان ورودی |
<20 میلی آمپر |
<25 میلی آمپر (هر منبع) |
| عملکرد |
| محدوده های استاندارد |
± 50،100،200،500 درجه در ثانیه. |
| خروجی در مقیاس کامل (اسمی) |
+1.0 Vdc (-FS) تا +4.0 Vdc (+FS) |
± 5 Vdc |
| کالیبراسیون ضریب مقیاس (در دمای معمولی 22 درجه سانتیگراد) |
± 2٪ از ارزش |
| ضریب مقیاس بیش از دما (توسعه از 22 درجه سانتیگراد معمولی) |
≤0.06%/°C |
| کالیبراسیون بایاس (در دمای معمولی 22 درجه سانتیگراد) |
+2.5 ± 0.045 Vdc |
0.0±0.075 Vdc |
| تغییر سوگیری در دما (توسعه از 22 درجه سانتیگراد) |
<3.0 درجه در ثانیه |
| پایداری سوگیری کوتاه مدت (100 ثانیه در دمای ثابت) |
<0.05 درجه در ثانیه، معمولی |
| پایداری سوگیری طولانی مدت (1 سال) |
≤1.0 درجه در ثانیه |
| حساسیت G (معمولی) |
≤0.06°/s/g |
| زمان راه اندازی (معمولی) |
<2.0 ثانیه |
| پهنای باند (-90 درجه تغییر فاز) |
> 50 هرتز |
| غیر خطی (معمولی) % محدوده کامل |
≤0.05٪ از FR |
| آستانه / قطعنامه |
≤0.004 درجه در ثانیه* |
| نویز خروجی (DC تا 100 هرتز) |
≤0.05 درجه در ثانیه/√Hz* |
≤0.02 درجه در ثانیه/√Hz* |
| وزن |
≤50 گرم |
| محیط ها |
| دمای عملیاتی |
-40 درجه سانتی گراد تا +85 درجه سانتی گراد |
| دمای ذخیره سازی |
-55 درجه سانتیگراد تا +100 درجه سانتیگراد |
| عملکرد لرزش*** |
5 گرم 20 هرتز تا 2 کیلوهرتز تصادفی |
| بقای ارتعاش*** |
10 گرم 20 هرتز تا 2 کیلوهرتز تصادفی 5 دقیقه / محور |
| شوک |
200 گرم، هر محور |

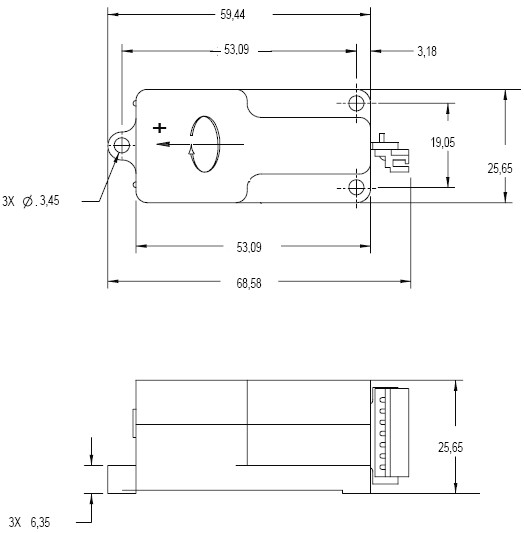

ابعاد:
توضیحات رابط:
تخصیص پین KQRS14-0XXX-102
| شماره |
توضیح دهید |
شماره |
توضیح دهید |
| 1 |
زمین قدرت و سیگنال |
5 |
نرخ خروجی |
| 2 |
+ ورودی Vdc |
6 |
بدون اتصال، باز بگذارید |
| 3 |
بدون اتصال، باز بگذارید |
7 |
تست داخلی |
| 4 |
بدون اتصال، باز بگذارید |
|
|
تخصیص پین KQRS14-0XXXX-103
| شماره |
توضیح دهید |
شماره |
توضیح دهید |
| 1 |
-ورودی Vdc |
5 |
نرخ خروجی |
| 2 |
+ ورودی Vdc |
6 |
بدون اتصال، باز بگذارید |
| 3 |
زمین قدرت |
7 |
تست داخلی |
| 4 |
زمین سیگنال |
|
|
برنامه های کاربردی:
راه حل های مهندسی
ما انواع راه حل های مهندسی را برای رفع نیازهای مشتریان خود ارائه می دهیم. خدمات ما عبارتند از:
تثبیت پلت فرم
یکی از راه حل های مهندسی ما تثبیت پلت فرم است. ما می توانیم به تثبیت پلت فرم شما برای کاهش لرزش و بهبود عملکرد کمک کنیم. تیم ما با انواع پلتفرم ها تجربه دارد و می تواند به یافتن راه حل مناسب برای نیازهای شما کمک کند.
ناوبری کوتاه مدت
اگر به راه حل های ناوبری کوتاه مدت نیاز دارید، می توانیم کمک کنیم. تیم ما می تواند راهنمایی دقیق و قابل اعتماد برای پروژه شما ارائه دهد. ما با انواع سیستم های ناوبری تجربه داریم و می توانیم به یافتن راه حل مناسب برای نیازهای شما کمک کنیم.
تقویت GPS
ما خدمات تقویت GPS را برای بهبود دقت و قابلیت اطمینان سیستم شما ارائه می دهیم. تیم ما میتواند در همه چیز از یکپارچهسازی سختافزار گرفته تا پردازش سیگنال کمک کند تا اطمینان حاصل شود که نتایج مورد نیاز خود را دریافت میکنید.
تثبیت کننده دوربین
اگر به راه حل های تثبیت کننده دوربین نیاز دارید، می توانیم کمک کنیم. تیم ما با انواع سیستم های دوربین تجربه دارد و می تواند به تثبیت تصاویر شما برای وضوح و دقت بهتر کمک کند.
ابزار دقیق
ما راهحلهای ابزار دقیقی را برای کمک به جمعآوری دادههای مورد نیاز پروژه خود ارائه میکنیم. تیم ما می تواند در همه چیز از طراحی سیستم گرفته تا تجزیه و تحلیل داده ها کمک کند تا اطمینان حاصل شود که شما نتایج مورد نیاز خود را دریافت می کنید.
تثبیت کنترل سواری
اگر به راه حل های تثبیت کننده کنترل سواری نیاز دارید، می توانیم کمک کنیم. تیم ما با انواع سیستم های کنترل سواری تجربه دارد و می تواند به تثبیت وسیله نقلیه شما برای بهبود ایمنی و عملکرد کمک کند.
کنترل توربین بادی
ما راه حل های کنترل توربین بادی را برای کمک به شما در به حداکثر رساندن عملکرد سیستم خود ارائه می دهیم. تیم ما می تواند در همه چیز از طراحی سیستم گرفته تا الگوریتم های کنترلی کمک کند تا اطمینان حاصل شود که نتایج مورد نیاز خود را دریافت می کنید.
پشتیبانی و خدمات:
سنسور ژیروسکوپ الکترونیکی ما با دقت طراحی شده است تا عملکرد قابل اعتمادی را برای برنامه های شما ارائه دهد. پشتیبانی ما شامل مستندات دقیق محصول، پایگاه دانش آنلاین گسترده، و راهنماهای مشکل است تا به شما در حل مشکلاتی که ممکن است با آن مواجه شوید کمک کند.
ما متعهد به رضایت مشتریان خود هستیم و در تلاش هستیم تا پشتیبانی پس از فروش استثنایی ارائه دهیم. اگر بازخورد یا پیشنهادی دارید، از نظرات شما استقبال می کنیم زیرا به ما در بهبود مستمر محصولات و خدمات خود کمک می کند.
بسته بندی و حمل و نقل:
سنسور ژیروسکوپ الکترونیکی به دقت در یک کیسه ضد الکتریسیته ساکن بسته بندی شده است تا از محافظت در برابر تخلیه الکترواستاتیک (ESD) اطمینان حاصل شود. سپس حسگر به طور ایمن در یک قالب فوم با چگالی بالا که به صورت سفارشی مناسب است، محصور میشود، که جذب ضربه عالی را در طول حمل و نقل فراهم میکند. این فوم در یک جعبه مقوایی بادوام قرار می گیرد که از سنسور در برابر عوامل محیطی و آسیب احتمالی در حین حمل و نقل محافظت می کند.
نمای بیرونی جعبه دارای برچسبهایی واضح با نام محصول، دستورالعملهای حمل و نقل و بارکد برای ردیابی آسان است. همه بستههای ما با نوار چسبهای غیرقابل دستکاری مهر و موم شدهاند و یک لایه امنیتی اضافی را ارائه میدهند.
برای حمل و نقل، سنسور ژیروسکوپ الکترونیکی از طریق یک سرویس پیک قابل اعتماد برای اطمینان از تحویل به موقع و ایمن ارسال می شود. ما برای ارزش کامل محصول بیمه می کنیم که آرامش خاطر و محافظت از سرمایه گذاری شما را ارائه می دهد. اطلاعات ردیابی به محض ارسال بسته ارائه می شود و امکان نظارت بر زمان واقعی محموله را تا رسیدن به مقصد فراهم می کند.
