جعبه جمع آوری داده های سنسور LORA RTU چند منظوره با طراحی کم مصرف و محدوده دمای صنعتی -40 °C ~ + 80 °C

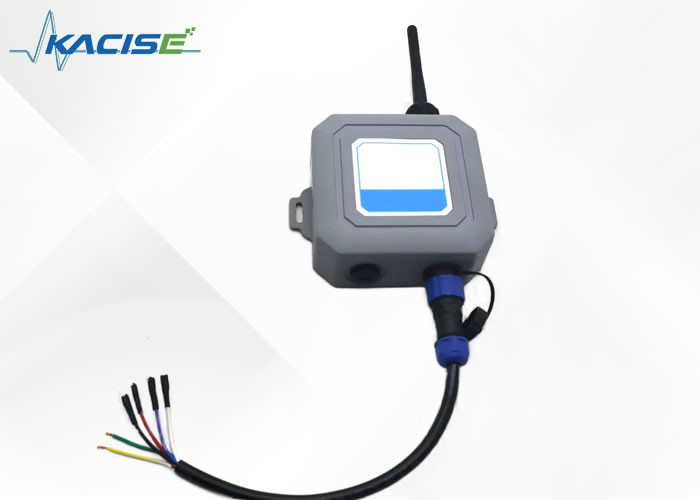

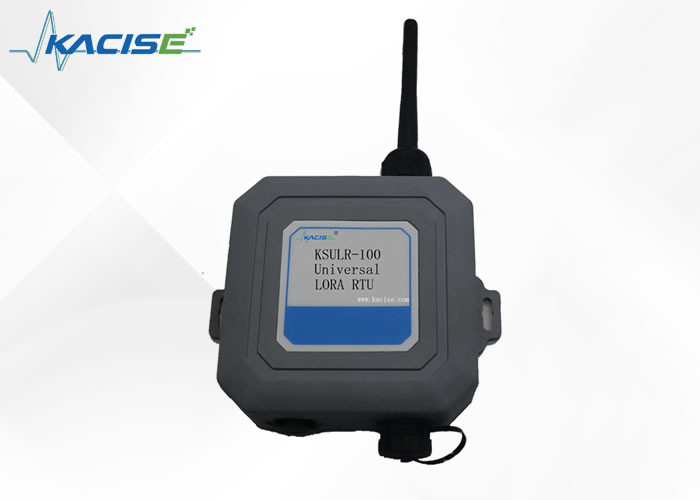

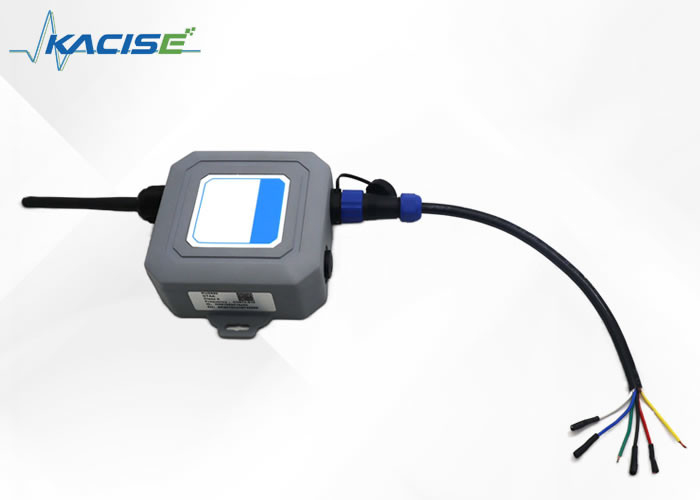

KSULR-100 Universal LORA RTU یک جعبه جمع آوری اطلاعات سنسور چند منظوره است که توسط شرکت ما برای صنعت هوشمند، کشاورزی هوشمند و جامعه هوشمند راه اندازی شده است.آن را به تصویب می رسد پروتکل استاندارد LoRaWAN، دارای رابط های ارتباطی SPI، UART، ADC، GPIO، I2C و سایر رابط های ارتباطی و چندین رابط ورودی است و پیکربندی انعطاف پذیر است.بهترین راه حل برای حل تکه تکه شدن برنامه های LoRa iot این است که حسگرهای مختلف را به راحتی و به سرعت متصل کنید.، چرخه اتصال سنسورها و هزینه های تحقیق و توسعه را کوتاه می کند و به سرعت شبکه و مقیاس سنسورها را درک می کند.ماژول بی سیم ساخته شده از شبکه استفاده می کند تا کاربران را با انتقال داده های بی سیم در مسافت های طولانی و کم مصرف فراهم کند، و تمام داده های وضعیت سنسورها را به سرور مدیریت پس زمینه ابر در زمان واقعی ارسال می کند تا تجزیه و تحلیل آماری داده های پلت فرم ابر هوشمند را تحقق بخشد.

• پشتیبانی از پروتکل استاندارد LoRaWAN
• پشتیبانی از طیف وسیعی از باند های فرکانسی در داخل و خارج از کشور، مانند: CN470-510/EU863-870/US902-928/ AS923-925 / AU915-928 / CT850؛
• یکپارچه SPI، UART، ADC، GPIO، I2C و دیگر رابط های ارتباطی، می تواند به طور گسترده ای به انواع گوناگون سنسورها متصل شود.
• آن طراحی مصرف انرژی پایین را اتخاذ می کند و دو حالت منبع تغذیه خارجی و منبع تغذیه باتری را برای انتخاب فراهم می کند.
• حالت منبع برق باتری، باتری 19000mAH با ظرفیت بزرگ را اتخاذ می کند.
• پشتیبانی از انواع ولتاژ خروجی، مانند: 3.3V، 5V، 9V، 12V، و غیره؛
• پشتیبانی از پیکربندی پارامترهای سیم و بی سیم و ارتقاء نرم افزار، پشتیبانی از پیکربندی از راه دور؛
• پشتیبانی از هشدار کم مصرف باتری
• پشتیبانی از گزارش بسته ضربان قلب، فاصله ضربان قلب می تواند تنظیم شود؛
• محدوده دمای صنعتی -40°C تا +80°C

سری KSULR-100 LORA RTU برای جمع آوری مقادیر سنسورهای مختلف در نقطه نصب استفاده می شود.و داده های زمان واقعی را از طریق ماژول انتقال بی سیم داخلی به پلت فرم مدیریت متمرکز آپلود کنید، که برای کاربران آسان به مدیریت متمرکز هوشمند، نصب ساده و نگهداری آسان است. می تواند انعطاف پذیر در قطب، قطب لامپ، ساختمان در داخل و خارج از دیوار،سقف قطب، نصب راه آویزان دیوار مناسب برای نظارت بر سنسورها در کارخانه های لنگر انداز، انبارها، گلخانه های کشاورزی، اتاق های کامپیوتری، هیدرولوژی و سایر سناریوها (به عنوان مثالسنسور فشار آب، حسگر سطح مایع، حسگر جریان مایع، حسگر غوطه ور شدن در آب، حسگر دما، حسگر رطوبت، حسگر نور، PM25، سنسور زاویه ، سنسور سرعت باد و غیره) ، دسترسی یکپارچه ، جمع آوری داده های یکپارچه و توانایی گسترش انعطاف پذیر را به دست می آورند.

پارامترها را می توان بر اساس دستورالعمل های کارخانه بر اساس تقاضا تنظیم کرد و می توان پس از دریافت ایستگاه پایه LoRaWAN استفاده کرد

KSULR-100 LORA RTU جهانی به پارامترهای تنظیم شده از طریق کابل USB-TTL متصل می شود (که توسط خودتان خریداری می شود).پس از برداشتن پلاگین نرم در پشت جعبه کسب با پینت و حذف پیچ، پوسته باز شده و به صورت نشان داده شده متصل می شود (RXD و TXD متصل می شوند، یعنی RXD کابل USB-TTL به TXD جعبه دریافت متصل می شود، TXD به RXD جعبه دریافت متصل می شود،و TXD به RXD جعبه کسب متصل است. VCC به 3V3 با سقف کوتاه مدت کوتاه می شود و GND به GND جعبه خرید متصل می شود)

open the sensorbox configuration tool > Select the corresponding com> Baud rate 9600> Click Open to open the serial port > Click AN201>Function Select> Input c in the box after AT+FUNMODE= and then click AT+FUNMODE= OK appears at the bottom left to indicate completion

بر روی جعبه بعد از UART>AT+UART1CFG کلیک کنید، 9600> را وارد کنید و سپس 8n1 را انتخاب کنید. برای نشان دادن اتمام، بر روی OK زیر AT+UART1CFG کلیک کنید

(کارخونه پیش فرض برای جمع آوری داده ها هر 30 دقیقه، و افزایش فرکانس پرس و جو مصرف برق را افزایش می دهد).

بر روی AN201 کلیک کنید> بر روی RS485 کلیک کنید> بر روی AT+TRANS485MODE= مثلث معکوس عقب کلیک کنید> بر روی AT+TRANS485MODE= پارامترهای تنظیم شده کلیک کنیدok> وارد 1800 در جعبه پس از AT+SAMPLEDATATIM= > کلیک کنید بر روی AT+SAMPLEDATATIM= تنظیم پارامترها، ok> وارد 8 در جعبه بعد از AT+REQDATA= > وارد 0103010000030437 در جعبه بعد از 8> کلیک کنید AT+REQDATA= تنظیم پارامترها،ok> AT+RESPONSETIM= ورودی 10000 در جعبه بعد از AT+RESPONSETIM= (زمان تغذیه برای سنسور در طول هر پرس و جو، خیلی کوتاه ممکن است منجر به عدم دستیابی به داده های صحیح شود)> کلیک کنید AT+ responsetim = پارامترهای تنظیم شده، ok> کلیک کنید AT+REBOOT در پایین سمت چپ ظاهر می شود. پس از صدای زنگ سه بار،به این معنی که شبکه با موفقیت وارد شده است، و داده ها را می توان در پس زمینه مشاهده کرد.

برای اینکه بسته های ایستگاه پایه LoRaWAN به سرور LoRa مشخص شده ارسال شوند، لازم است آدرس سرور برای ایستگاه پایه را پیکربندی کنید.

مرورگر کروم رو باز کن، IP ایستگاه پایه LoRaWAN (192.168.10.99 برای این مثال) ، سپس نام کاربر و رمز عبور را وارد کنید (نام کاربر = مهمان، رمز عبور = rimelink برای این مثال) ، و صفحه تنظیمات وب را همانطور که در زیر نشان داده شده وارد کنید.

سپس بر روی LoRaWAN Server Configuration > Server Address کلیک کنید > IP را وارد کنید (lorawan.timeddd.com /b19>) > OK. همانطور که در شکل زیر نشان داده شده است

وارد سایت http://lorawan.timeddd.com/unit/ULogin.aspx شوید

شماره حساب: 19240527

رمز عبور: admin @ 666666

پس از ورود به سیستم، گزینه داده های دستگاه شناسه مربوطه را برای مشاهده داده های مربوطه کلیک کنید، و تنظیمات کارخانه برای ارسال داده ها هر 30 دقیقه

محل شناسایی در شکل نشان داده شده است

داده های به دست آمده به شرح زیر است (به شکل هکساودیسمال) ، واحد فاصله 0.1mm زیر 6 m، واحد محدوده mm بالاتر از 6 m و واحد دمای °C است. 90th byte مقدار سطح مایع است.و بایت یازدهم ارزش دمایدر این مورد، مقدار سطح مایع 08E3 است، واحد mm است و مقدار دمای 001B است. هنگامی که به عدد اعشاری تبدیل می شود،سنسور سطح مایع را به 2275 میلی متر و دمای آن را به 27 درجه سانتیگراد اندازه گیری می کند.

KSULR-100 LORA RTU همه 485 خروجی هستند، که می توانند با برچسب در سنسور با توجه به جعبه کسب متصل شوند.

برای جلوگیری از آسیب به تجهیزات ناشی از نصب و ساخت نادرست، لطفا احتیاط های زیر را رعایت کنید:

• نصب تجهیزات فقط می تواند توسط پرسنل حرفه ای یا نمایندگان مهندسی مجاز انجام شود.
• برای اطمینان از ایمنی شخصی پرسنل ساخت و ساز، لطفا از ابزار نصب حرفه ای و واجد شرایط استفاده کنید.
• محل نصب تجهیزات باید دور از آتش، میدان الکتریکی قوی و سایر محیط ها باشد، در غیر این صورت ممکن است باعث آسیب به تجهیزات شود.
• نصب تجهیزات در محیط های دارای ارتعاشات بالا ممنوع است.
• نصب تجهیزات در فضای باز نیاز به نصب مخزن ضد آب دارد.
• شرکت حق نهایی تفسیر احتیاط های نصب را حفظ می کند.

ابزار نصب برای نصب تجهیزات ارائه نشده است. لطفا ابزار نصب زیر را با توجه به محیط نصب واقعی آماده کنید

دستگاه نصب شده روی دیوار

اول، جعبه چند وظیفگی را صاف بر روی موقعیت نصب دیوار قرار دهید و از یک نشانگر برای نشان دادن سوراخ نصب استفاده کنید.دریل ضربه (دریل 8mm) برای سوراخ کردن سوراخ در موقعیت علامت گذاری دیوار استفاده می شود، و آستین لاستیکی دوباره در سوراخ قرار داده می شود. چکش برای ضربه زدن به آستین لاستیکی استفاده می شود، به طوری که آستین لاستیکی تمام در سوراخ نصب است. در نهایت،پیچ با فاصله استفاده می شود برای ثابت کردن جعبه چند منظوره در دیوار.

روش نصب قطب

اول، از پیچ های تثبیت برای تثبیت صفحه پشتی به پشت جعبه چند منظوره استفاده کنید، و دوم، از حلقه برای عبور از سوراخ صفحه پشتی در پشت جعبه چند منظوره استفاده کنید.بازو رو دوباره دور پست بنداز، در نهایت استفاده از یک پیچک کوچک برای قفل حلقه محکم و نصب کامل است.

شرح فرمت انتقال داده

1، محصول باید در -40 °C ~ + 80 °C ذخیره شود، رطوبت نسبی بیش از 90٪ نیست، تهویه، خشک، بدون انبار گاز خوردنی.

محصول در یک بسته با گواهینامه و دستورالعمل استفاده بسته می شود. برخورد شدید در طول حمل و نقل به شدت ممنوع است.

استفاده کنندگان با رعایت دقیق دستورالعمل ها، سیم کشی درست، نصب، نگهداری کیس، این محصول تضمین رایگان برای 1 سال.

شرایط زیر تحت پوشش ضمانت قرار نمی گیرند:

• صفحه مدار و اجزای آن را جدا کنید.
• برق یا برق قوی به سیستم وارد می شود، مدار سوخته می شود؛
• ولتاژ منبع برق از مقدار مرزی فراتر می رود، صفحه مدار سوخته می شود.
• آب جعبه الکتریکی یا سایر اجسام خارجی
• انتخاب نادرست، فراتر از محدوده استفاده از محصول
• بخش خاصی از سنسور یا کل دستگاه آسیب دیده یا آسیب دیده است.
