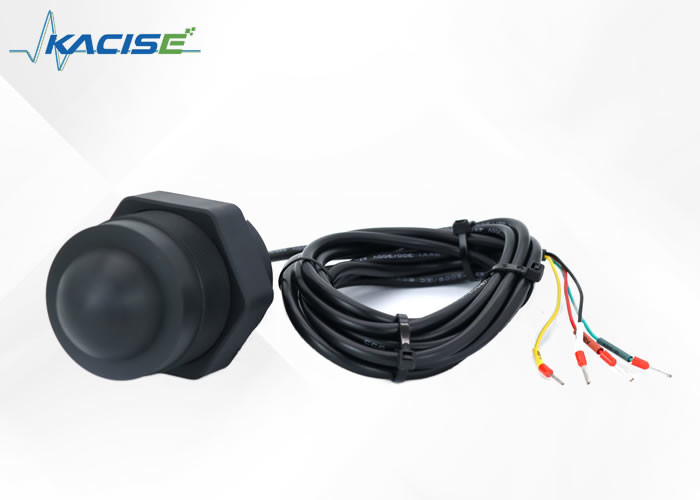

فرستنده سطح رادار با ارتباطات RS485 IP68 مقاومت در برابر آب برای محدوده اندازه گیری 0.1-15/20m

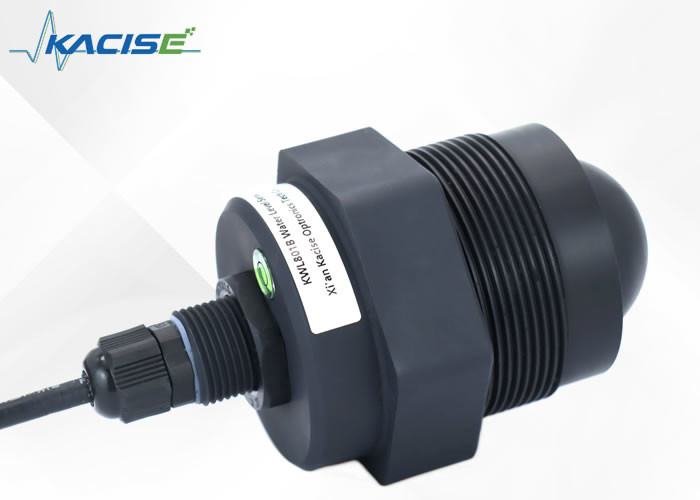

سنسور سطح رادار KWL801B-RS485 مطابق با مشخصات استاندارد ذکر شده در استاندارد ملی DB50/T 826-2017 برای سطح سنج ها است. جزء اصلی آن با عایق رطوبتی IP68 کاملا مهر و موم شده طراحی شده است.

حداکثر محدوده اندازه گیری محصول تا 40 متر و حداقل نقطه کور کمتر از 6 سانتی متر است.

به دلیل فرکانس بالاتر و پهنای باند وسیع تر، دقت بالایی را به دست می آورد. علاوه بر این، محصول دارای یک براکت ثابت برای نصب است.

سنسور سطح رادار بر اساس اصل بازتاب دامنه زمانی (TDR) است. پالس الکترومغناطیسی در طول کابل یا پروب با سرعت نور منتشر می شود. هنگامی که با سطح محیط اندازه گیری شده برخورد می کند، بخشی از پالس سطح سنج رادار منعکس می شود تا در همان مسیر یک بازگشت پژواک به فرستنده پالس ایجاد کند و فاصله بین فرستنده و سطح محیط اندازه گیری شده به نسبت مستقیم با زمان انتشار پالس است، بنابراین ارتفاع تراز محاسبه می شود.

• بر اساس تراشه RF با موج میلی متری CMOS که خود توسعه یافته است
• معماری RF فشرده تر
• نسبت سیگنال به نویز بالاتر
• منطقه مرده کوچکتر
• پهنای باند کاری 5 گیگاهرتز
• وضوح اندازه گیری و دقت اندازه گیری بالاتر
• تأثیر کمتری از تداخل در محیط نصب
• راحت تر از نصب و
• طراحی مدرن آنتن تخت یکپارچه

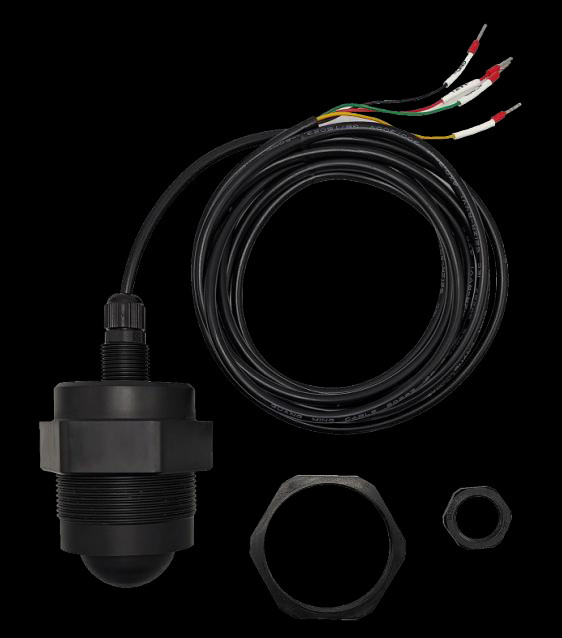

1. سنسور را از جعبه بسته بندی خارج کنید، لیست بسته بندی را مطابق دفترچه راهنمای دستورالعمل به دقت بررسی کنید و بررسی کنید که آیا لوازم جانبی تجهیزات کامل هستند یا خیر.
2. دفترچه راهنمای محصول و گواهی محصول را با دقت مطالعه کنید.
3. بررسی کنید که آیا ظاهر دستگاه آسیب دیده است، به خصوص اینکه آیا دستگاه اصلی سالم است یا خیر، و مراقب باشید که دستگاه اصلی را به درستی قرار دهید تا از ضربه خوردن آن جلوگیری شود.

لطفا قبل از نصب سنسور به صورت زیر بررسی کنید:

1. اینکه آیا درختان یا سایر زباله ها در بالای محیط در محل نصب وجود دارد.
2. اینکه آیا براکت نصب به صورت افقی نصب شده باشد.
3. هنگامی که براکت نصب را نمی توان به صورت افقی نصب کرد، باید براکت را بر اساس گرادیان روی سطح سنسور تنظیم کنید تا مطمئن شوید سنسور در موقعیت افقی قرار دارد.

1. اطمینان حاصل کنید که سنسور عمود بر سطح متوسط ​​است.
2. از پرتو فرستنده از تابش اشیاء تداخلی و ایجاد پژواک کاذب اجتناب کنید.

برای شرایط کاری معمولی به موارد زیر مراجعه کنید:

اطمینان حاصل کنید که سطح سنج رادار عمود بر سطح متوسط ​​نصب شده است.

شیب دامنه سیگنال دریافتی را تضعیف می کند و بر محدوده طبیعی تأثیر می گذارد.

توجه:

سعی کنید سنسور را ثابت نگه دارید تا هنگام نصب از لرزش جلوگیری کنید و محیط اطراف را تا حد امکان باز نگه دارید.

1. فاصله بین سنسور و سطح متوسط ​​بالاتر از 30 سانتی متر است تا از عمود بودن سطح جلوی سنسور (آنتن) بر محیط اندازه گیری اطمینان حاصل شود.
2. فاصله بین سنسور و لبه مخزن، لبه استخر، لبه سد رودخانه و لبه استخر بیشتر از 0.5 متر است.
3. موقعیت سطح آب را با نوسانات کوچک برای نصب ماژول انتخاب کنید (سعی کنید در درگاه تزریق آب، خروجی و سایر سطوح آب با نوسانات زیاد نصب نکنید، هرچه نوسان سطح آب بیشتر باشد، دقت اندازه گیری بدتر است)
