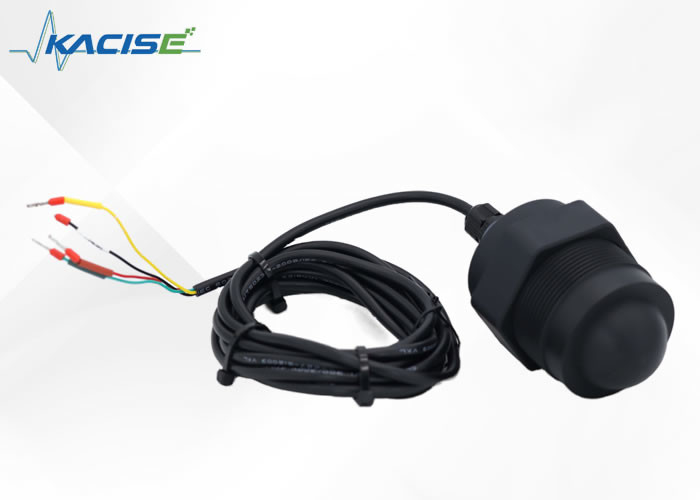

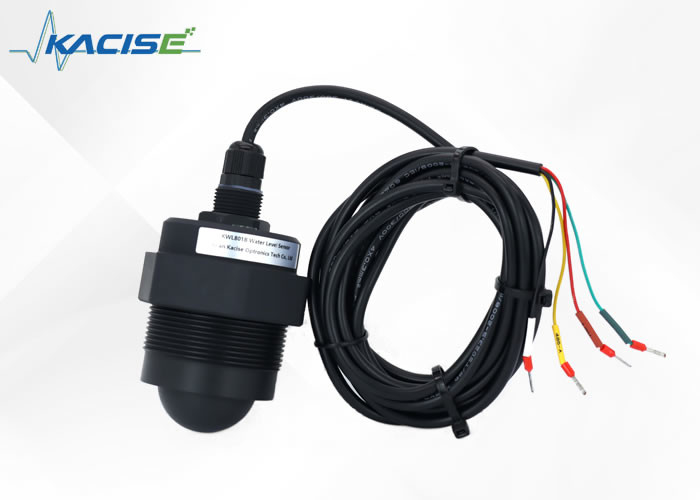

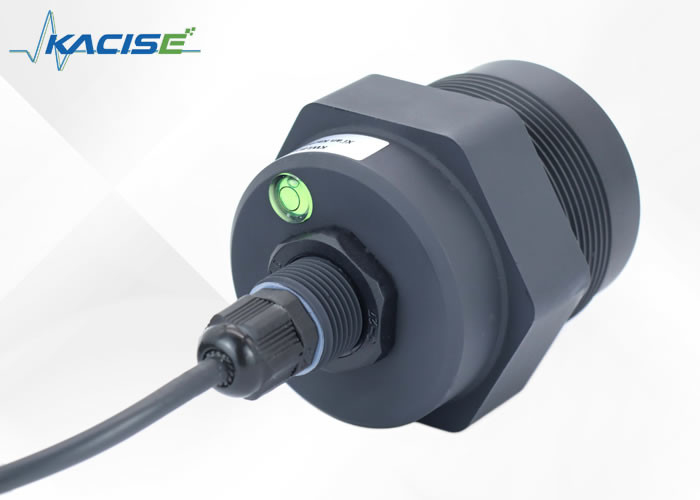

توضیحات محصول:
سنسور سطح رادار KWL801B-RS485 یک سطح سنج است که با استانداردهای خاص مشخص شده در استاندارد ملی DB50/T 826-2017 مطابقت دارد.,که باعث می شود آن را ضد آب با درجه بندی IP68 باشد.
با حداکثر محدوده اندازه گیری که تا 40 متر گسترش می یابد، این سنسور همچنین دارای نقطه کور حداقل کمتر از 6 سانتی متر است.KWL801B-RS485 به دلیل فرکانس بالاتر و پهنای باند گسترده تر بسیار دقیق است.
این محصول همچنین شامل یک براکت ثابت برای نصب و راه اندازی آسان است.
KWL801B-RS485 مشخصات سنسور سطح رادار:
- با استاندارد ملی DB50/T 826-2017 مطابقت دارد
- قطعات هسته ای کاملاً بسته شده با ضد آب IP68
- حداکثر محدوده اندازه گیری 40 متر
- حداقل نقطه کور کمتر از 6 سانتی متر
- فرکانس بالاتر و پهنای باند گسترده تر برای دقت بالاتر
- شامل براکت ثابت برای نصب آسان
ویژگی ها:
- بر اساس تراشه RF امواج میلی متری CMOS خود توسعه یافته
- معماری RF فشرده تر
- نسبت سیگنال به سر و صدا بالاتر
- منطقه ی مرده ی کوچکتر
- پهنای باند کاری 5GHz
- رزولوشن و دقت اندازه گیری بالاتر
- تاثیر کمتر از مداخله در محیط نصب
- آسان تر از نصب و
- طراحی مدرن آنتن تخت یکپارچه
مشخصات فنی:
| مدل |
KWL801B-RS485 |
| فرکانس اندازه گیری |
۸۰ گیگاهرتز |
| ارتباطات |
RS485 |
| فرکانس کسب |
≥200ms/ قابل تنظیم |
| جریان کار |
12V/14mA |
| دقت اندازه گیری فاصله |
±2mm |
| پروتکل ارتباطات |
پروتکل Modbus/ متن |
| عرض پرتو آنتن |
±2.75° |
| ولتاژ تغذیه |
9 تا 24 ولت |
| محدوده اندازه گیری |
0.2 تا 40 متر
0.18 تا 30 متري
0.1~15/20 متر
0.06~3/5/10م
|
| جریان پالس RF |
100mA/20ms |
| رطوبت کاری |
0 تا 95% |
| نوع رشته |
رشته G/ سفارشی |
| دمای کار |
-40 تا 75 درجه |
| درجه مقاومت در برابر آب |
IP68 |
| وزن خالص |
0.6 کيلوگرم |
دستورالعمل های سیم کشی
| خط قرمز |
VCC (9 ~ 24V منبع برق) |
| خط سياه |
GND |
| خط زرد |
485-A |
| خط سبز |
485-B |
ابعاد:
نصب:
(1) اطمینان حاصل کنید که سنسور عمودی به سطح متوسط است.
(2) از اشعه فرستنده جلوگیری کنید تا اشعه اش اجسام تداخل کننده را تشعشع دهد و اکوهای دروغین تولید کند.
برای شرایط کار معمولی به موارد زیر مراجعه کنید:
کاربردها:
کاربردها:
حسگر سطح رادار
سنسور سطح رادار با استفاده از یک اصل شناخته شده به عنوان بازتاب دامنه زمان (TDR) کار می کند. سنسور پالس الکترومغناطیسی را منتشر می کند که با سرعت نور از یک کابل یا کاوشگر عبور می کند.هنگامی که این پالس به سطح محیط اندازه گیری می رسد، قسمتی از نبض به اندازه گیری بازتاب داده می شود، ایجاد اکو که از همان مسیر به فرستنده نبض باز می گردد.
زمان طول می کشد تا پالس بین فرستنده و سطح محیط اندازه گیری شده حرکت کند به طور مستقیم متناسب با فاصله بین این دو است. در نتیجه،ارتفاع سطح را می توان با دقت محاسبه کرد.
دقت سنسورهای سطح رادار عمدتاً به کیفیت سیگنال منتشر شده از فرستنده بستگی دارد.همچنین قابلیت اطمینان اجزای الکترونیکی مورد استفاده در پردازش سیگنال منعکس شده.
پشتیبانی و خدمات:
محصول Radar Level Transmitter با پشتیبانی فنی و خدمات جامع برای اطمینان از عملکرد بهینه و رضایت مشتری همراه است.تیم ما از تکنسین های باتجربه و مهندسان در دسترس برای ارائه کمک با نصبما آموزش و پشتیبانی در محل ارائه می دهیم تا به مشتریان کمک کنیم تا بیشترین استفاده را از محصول خود داشته باشند.ما به طور دوره ای به روز رسانی نرم افزار و نرم افزار را برای بهبود عملکرد و رفع هر گونه مشکلاتی که ممکن است بوجود آید ارائه می دهیمتیم خدمات مشتری ما در دسترس است تا به هر گونه پرسش یا نگرانی پاسخ دهد و راه حل های سریع و موثر ارائه دهد.
بسته بندی و حمل:
بسته بندی محصول:
- فرستنده سطح رادار در جعبه کارتونی محکم بسته بندی خواهد شد تا حمل و نقل امن را تضمین کند.
- جعبه با نام محصول و مشخصات برای شناسایی آسان برچسب گذاری خواهد شد.
- این محصول با پوشش حباب و سایر مواد کمربند محافظت می شود تا از آسیب در طول حمل و نقل جلوگیری شود.
حمل و نقل:
- فرستنده سطح رادار از طريق يه سرویس سريال قابل اعتماد ارسال ميشه
- هزینه حمل و نقل بر اساس مقصد و وزن بسته محاسبه می شود.
- به مشتری یک شماره ردیابی برای نظارت بر وضعیت تحویل بسته داده می شود.
