توضیحات محصول:
سنسور سطح رادار KWL801B-RS485 به طور خاص برای رعایت مشخصات استاندارد مشخص شده در استاندارد ملی DB50/T 826-2017 برای سطح سنجها طراحی شده است.جزء اصلی سنسور با یک پنروت IP68 کاملا مهر و موم شده طراحی شده است، که تضمین می کند که برای استفاده در طیف وسیعی از محیط ها مناسب است و می تواند به باران های شدید و سایر شرایط زیست محیطی سخت مقاومت کند.
یکی از مزایای اصلی این محصول قابلیت های دوربرد آن است. حداکثر محدوده اندازه گیری سنسور تا 40 متر گسترش می یابد.که یک مزیت قابل توجهی برای اندازه گیری سطح مخازن یا ظروف بزرگ استعلاوه بر این، سنسور دارای حداقل نقطه کور کمتر از 6 سانتی متر است، که به کاربران امکان می دهد سطح مایع یا ماده مورد نظارت را حتی در فضاهای محدود اندازه گیری کنند.
یکی دیگر از ویژگی های اصلی سنسور سطح رادار KWL801B-RS485 دقت بالا آن است.در مقایسه با سایر سنسورهای موجود در بازار، دقت بالاتری را به دست می آورداین باعث می شود آن را به یک انتخاب ایده آل برای صنایع که در آن دقت و دقت بسیار مهم است، مانند تولید و یا پردازش شیمیایی.
همچنین نصب این سنسور فوق العاده آسان است. آن را با یک براکت ثابت که اجازه می دهد تا نصب آسان و ایمن در مخازن یا کشتی ها.این تضمین می کند که سنسور می تواند به سرعت و به طور موثر نصب شود، که می تواند زمان و پول کسب و کار را صرفه جویی کند.
مشخصات فنی:
| مدل |
KWL801B-RS485 |
| فرکانس اندازه گیری |
۸۰ گیگاهرتز |
| ارتباطات |
RS485 |
| فرکانس کسب |
≥200ms/ قابل تنظیم |
| جریان کار |
12V/14mA |
| دقت اندازه گیری فاصله |
±2mm |
| پروتکل ارتباطات |
پروتکل Modbus/ متن |
| عرض پرتو آنتن |
±2.75° |
| ولتاژ تغذیه |
9 تا 24 ولت |
| محدوده اندازه گیری |
0.2 تا 40 متر
0.18 تا 30 متري
0.1~15/20 متر
0.06~3/5/10م
|
| جریان پالس RF |
100mA/20ms |
| رطوبت کاری |
0 تا 95% |
| نوع رشته |
رشته G/ سفارشی |
| دمای کار |
-40 تا 75 درجه |
| درجه مقاومت در برابر آب |
IP68 |
| وزن خالص |
0.6 کيلوگرم |
دستورالعمل های سیم کشی
| خط قرمز |
VCC (9 ~ 24V منبع برق) |
| خط سياه |
GND |
| خط زرد |
485-A |
| خط سبز |
485-B |
ابعاد:

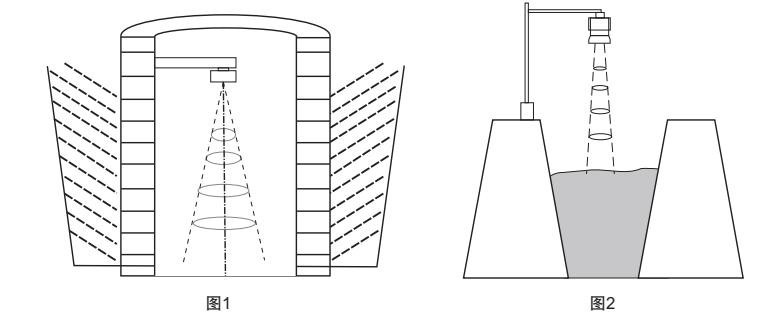

نصب:
(1) اطمینان حاصل کنید که سنسور عمودی به سطح متوسط است.
(2) از اشعه فرستنده جلوگیری کنید تا اشعه اش اجسام تداخل کننده را تشعشع دهد و اکوهای دروغین تولید کند.
برای شرایط کار معمولی به موارد زیر مراجعه کنید:
کاربردها:
اصل کار حسگرهای سطح رادار بر اساس مفهوم بازتاب دامنه زمان (TDR) است.این حسگرها با انتشار یک پالس الکترومغناطیسی که در امتداد یک کابل یا کاوشگر حرکت می کند کار می کنند، با سرعت نور
هنگامی که پالس الکترومغناطیسی با سطح محیط اندازه گیری که تحت نظارت است برخورد می کند، بخشی از پالس به سمت فرستنده سطح سنج رادار منعکس می شود.در همان مسیر که رفته بودزمانی که طول می کشد تا پالس در هر دو جهت حرکت کند سپس اندازه گیری می شود و برای محاسبه فاصله بین فرستنده و سطح محیط اندازه گیری شده استفاده می شود.
بر اساس زمان پرواز پالس، سنسور سطح رادار می تواند ارتفاع سطح نظارت شده را تعیین و محاسبه کند.سپس این اطلاعات به سیستم نظارت یا کنترل متصل برای تجزیه و تحلیل و تصمیم گیری بر اساس الزامات خاص برنامه ارسال می شود..
پشتیبانی و خدمات:
محصول Radar Level Transmitter با یک بسته پشتیبانی فنی و خدمات جامع برای اطمینان از عملکرد و قابلیت اطمینان بهینه همراه است.تیم ما از کارشناسان در دسترس برای ارائه کمک با نصبما همچنین خدمات تعمیر و نگهداری منظم را برای حفظ بهترین عملکرد تجهیزات شما ارائه می دهیم.ما فرصت های آموزشی را فراهم می کنیم تا به شما کمک کنیم تا بیشترین استفاده را از فرستنده سطح رادار خود داشته باشیدبرای کسب اطلاعات بیشتر در مورد پشتیبانی فنی و خدمات ما با ما تماس بگیرید.
بسته بندی و حمل:
بسته بندی محصول:
- فرستنده سطح رادار با دقت در پوشش حباب بسته شده است.
- سپس در یک جعبه کارتونی محکم قرار می گیرد.
- جعبه با نوار بسته بندی ماندگار بسته بندی شده است تا اطمینان حاصل شود که محصول به طور ایمن وارد می شود.
حمل و نقل:
- محصول از طریق یک سرویس کوری قابل اعتماد ارسال می شود.
- مشتریان شماره ردیابی برای نظارت بر پیشرفت محموله خود را دریافت می کنند.
- زمان ارسال ممکن است بسته به مقصد متفاوت باشد، اما ما بهترین تلاش خود را برای اطمینان از تحویل سریع انجام می دهیم.
