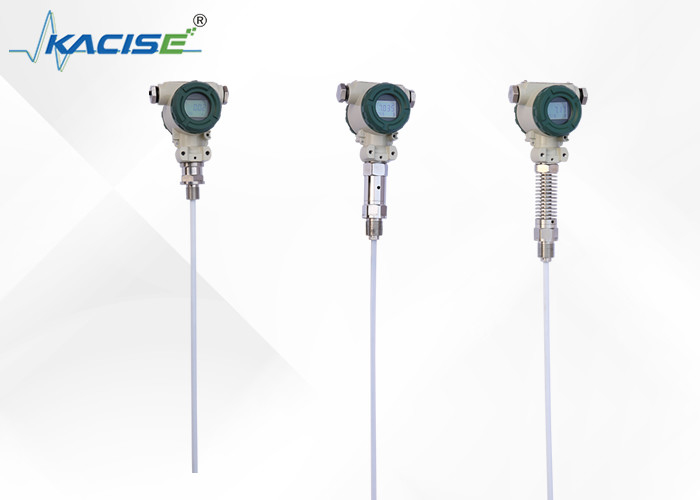

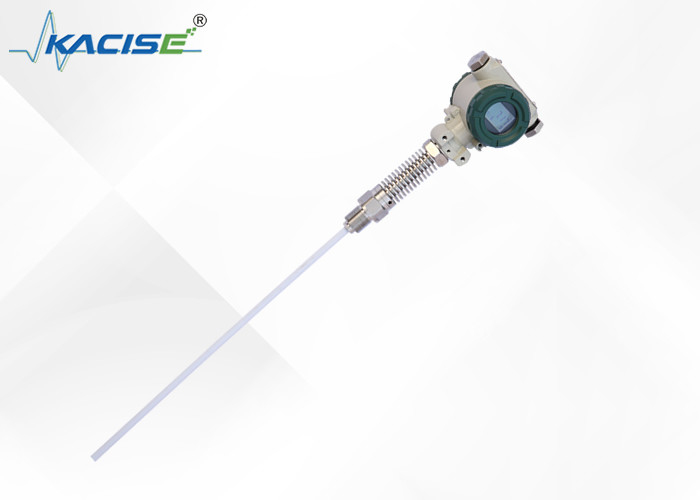

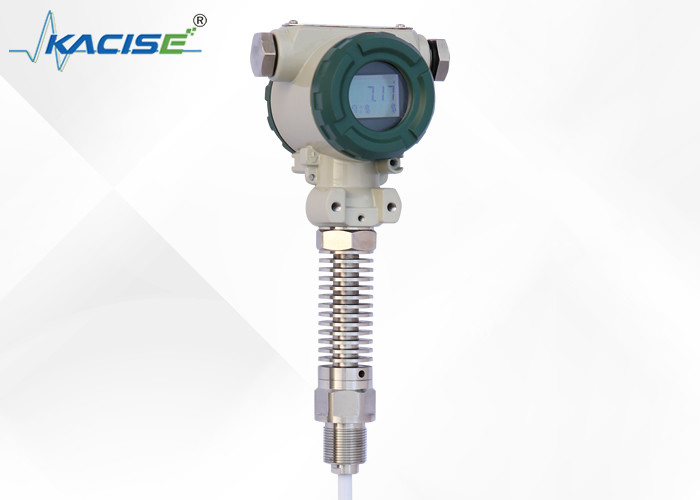

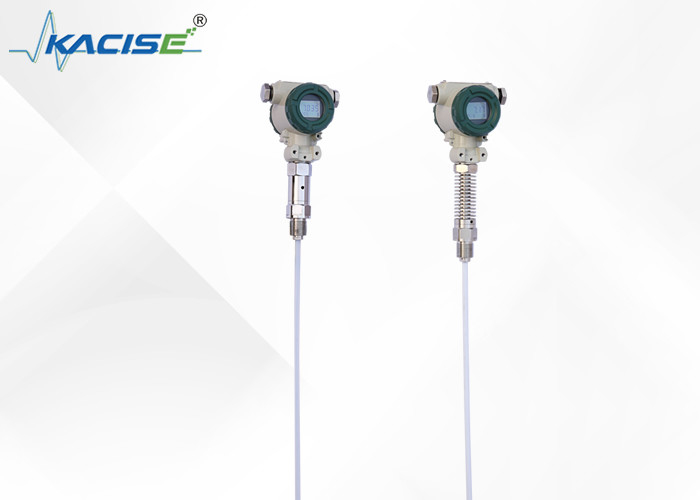

KCF6021-1-900mm سوئیچ سطح ظرفیت با حفاظت IP67 -50 ~ 250C دمای سنج و 2 ~ 28VDC منبع برق

ترانسمیتر سطح خازنی سری KCF600 یک راه حل عالی برای تشخیص مداوم مایعات مختلف در شرایط سخت مانند دما و فشار بالا، خوردگی، تبلور و انسداد است. این فرستنده برای اندازه گیری آب، محلول های اسید و قلیایی و سطح آب در دیگ مناسب است. برخلاف فرستنده های سطح سنتی، این دستگاه عاری از هر گونه قطعات متحرک یا انعطاف پذیر است و دارای ویژگی منحصر به فرد مقاومت در برابر ضربه، نصب آسان، قابلیت اطمینان بالا، دقت بالا و هزینه مناسب است.

این دستگاه دارای مدار حسگر خازنی پیشرفته RF برای جبران دقیق دما و تصحیح خطی است که سپس به یک سیگنال الکتریکی استاندارد تبدیل می شود که معمولاً بین 4 تا 20 میلی آمپر است. پیکربندی سیستم گزینه پروتکل های ارتباطی HART، CANBUS و 485 را فراهم می کند. محدوده کامل فرستنده دارای ویژگی کالیبراسیون خود است که به کاربران امکان می دهد تا با فشار ساده دو کلید مقادیر "صفر" و "محدوده" را به طور خودکار کالیبره کنند. این دستگاه بسیار سازگار است که برای جایگزینی نوع سنتی شناور، نوع ورودی و نوع فشار دیفرانسیل ترانسمیترهای سطح در شرایط مختلف مناسب است.

قابلیت اطمینان بالا و حداقل تعمیر و نگهداری

محصولات ما با ساختارهای ساده طراحی شده اند که هیچ گونه اجزای متحرک یا کشسانی ندارند. در نتیجه، محصولات ما قابلیت اطمینان بالایی دارند و به حداقل تعمیر و نگهداری نیاز دارند. در شرایط عادی، محصولات ما نیازی به تعمیرات متوسط ​​و کوچک منظم ندارند.

تنوع خروجی سیگنال

ما درک می کنیم که سیستم های مختلف نیاز به تنظیمات متفاوتی دارند. به همین دلیل است که محصولات ما با انواع گزینه های خروجی سیگنال برای تسهیل این نیازهای مختلف ارائه می شوند.

اندازه گیری های دقیق

محصولات ما برای رسیدگی به ظروف با دمای بالا و فشار بالا مجهز هستند و اندازه گیری های ما تحت تأثیر دما، وزن مخصوص یا شکل ظرف و یا تأثیر فشار نیست. این باعث می شود محصولات ما برای اندازه گیری دقیق در شرایط سخت بسیار قابل اعتماد باشد.

مناسب برای مایعات خورنده

ما درک می کنیم که همه مایعات یکسان ایجاد نمی شوند. محصولات ما به ویژه برای اندازه گیری مایعات خورنده مانند اسیدها و محلول های قلیایی مناسب هستند. شما می توانید به محصولات ما برای ارائه اندازه گیری های دقیق و قابل اعتماد در این شرایط سخت اعتماد کنید.

حفاظت از جریان اضافه، اضافه ولتاژ و قطبیت برق

ما برای ایمنی کاربران خود ارزش قائل هستیم. به همین دلیل است که محصولات ما با محافظت کامل در برابر جریان اضافه، اضافه ولتاژ و مسائل قطبی برق عرضه می شوند. شما می توانید به محصولات ما برای ارائه عملیات ایمن و قابل اعتماد در هر شرایطی اعتماد کنید.

• محدوده تشخیص: 0.01 ~ 30 متر
• دقت: سطح 0.2، سطح 0.5
• محدوده فشار: -0.1MPa~32MPa
• دمای پروب: -50 ~ 250 ℃
• دمای محیط: -20 ~ 60 ℃
• دمای ذخیره سازی: -55 ℃ ~ 125 ℃
• سیگنال خروجی: 4 تا 20 میلی آمپر، 4 تا 20 میلی آمپر با ارتباط HART / ارتباط باس 485 / CAN
• ولتاژ تغذیه: 12 تا 28 VDC (باید از سد ایمنی تغذیه شود)
• تثبیت: نصب پیچی M20×1.5،M27×2،
  • نصب فلنج DN25، DN40، DN50. مشخصات ویژه را می توان سفارشی کرد
• مواد خیس شده: فولاد ضد زنگ 316، 1Gr18Ni19Tior یا PTFE
• پایداری بلند مدت: ≤0.2% FS/سال،
• تغییر دما: ≤0.02% FS/℃ (محدوده 0 تا 70 درجه سانتیگراد)
• سطوح انفجار: ExiraⅡC T6 ایمن ذاتی، Ext II C T5 ضد شعله
• حفاظت: IP67
• پارامترهای ذاتا ایمن:Ui:28VDC،Ii:93mA، Pi: 0.65W، Ci: 0.042uf، Li: 0mH

فرستنده سطح کابل و میله راه های ثابت مختلفی برای انطباق با شرایط مختلف سایت دارد. در مواقعی که سایت نمی تواند امکانات فرآیندی مانند نخ یا فلنج زن M20 × 1.5 را فراهم کند، می توانید سه روش نصب (دیواری، قفسه لوله افقی و قفسه لوله عمودی که شما را در نصب در محل راحت می کند) انتخاب کنید.(همراه با تصاویر)

هنگام اندازه گیری رسانه های تحرک بزرگتر، کاربر می تواند به منظور جلوگیری از نوسان شدید حسگر که می تواند نقش پایداری سنسور را ایفا کند، پیوست وزن را انتخاب کند. هنگام اضافه کردن وزن، اجسام سنگین را باید در کف ظرف قرار دهید تا سیم سنسور نشکند.

هنگامی که شرایط سایت بد است، کاربر باید از محافظ سنسور برای محافظت از سنسور استفاده کند تا از آسیب جسم خارجی یا بر دقت اندازه گیری جلوگیری شود.

اگر ظروف فلزی نیستند، هنگام استفاده از فرستنده سطح میله ای KCF600 باید محفظه فرستنده را با یک سیم دسترسی به پایین ظرف قرار دهیم. در غیر این صورت اندازه گیری دقیق نیست.

این محصول در کارخانه کالیبره شده است. او نیاز به تنظیم میدان ممکن است روش های زیر را انجام دهد:

پاسخ: روش رفع اشکال مدار هوشمند:

Site-zero----- هنگامی که سطح مایع در پایین ترین نقطه قرار دارد، با نگه داشتن کلید "Z" و "S" به مدت 8 ثانیه پس از رها کردن همان زمان و سپس کلیک کردن کلید "Z"، جریان خروجی به طور خودکار روی 4 میلی آمپر تنظیم می شود.

سایت پر شد ------ هنگامی که سطح مایع در بالاترین نقطه قرار گرفت، پس از رها کردن همان زمان، کلید "Z" و "S" را به مدت 8 ثانیه نگه دارید و سپس کلید "S" را کلیک کنید، جریان خروجی به طور خودکار به 20 میلی آمپر تنظیم می شود.

ب: روش رفع اشکال مدار آنالوگ:

هنگامی که سطح مایع در حد بعدی است، از پیچ گوشتی استفاده کنید که به آرامی پتانسیومتر "Z" را می چرخاند، قرائت آمپرمتر را نزدیک به 4 میلی آمپر مشاهده کنید.

هنگامی که سطح مایع در حد بالایی است، از پیچ گوشتی استفاده کنید که به آرامی پتانسیومتر "S" را می چرخاند و قرائت آمپرمتر را نزدیک به 20 میلی آمپر مشاهده کنید.

و آن را 2-3 برابر بیشتر کار کنید، تا زمانی که صفر و دهانه دقیق 4 میلی آمپر و 20 میلی آمپر باشد. پس از تنظیم، پوشش فرستنده باید سفت شود.

1. عرضه محصولات با گواهینامه محصول و دفترچه راهنما که دارای شماره محصول، پارامترهای فنی، نمودار سیم کشی و تاریخ تولید هستند، لطفاً برای جلوگیری از اشتباه بررسی کنید.
2. نصب باید بر اساس اتصال محصول و انواع رشته باشد، بررسی کنید که رابط سایت با رابط محصول مطابقت دارد یا خیر. اتصال رزوه ای را به آرامی سفت کنید، به آب بندی توجه کنید، گشتاور را نمی توان مستقیماً به محفظه فرستنده اضافه کرد و فقط می تواند به رابط فرستنده شش طرفه اضافه شود.
3. سیم کشی باید کاملاً مطابق با دستورالعمل های شرکت باشد.
4. این محصول یک ابزار دقیق تبدیل انرژی است که از جداسازی قطعات، برخورد، سقوط و رد شدن سخت جلوگیری می کند.
5. فرستنده بلافاصله پس از روشن شدن کار می کند، اما خروجی می تواند پس از گرم شدن به مدت 30 دقیقه پایدار باشد.
6. استفاده غیرعادی، برق را خاموش می کند، چک می کند یا مستقیماً با بخش فنی ما تماس می گیرد.
7. حمل و نقل، ذخیره سازی باید برای بازگرداندن بسته بندی اصلی و ذخیره در انبار خنک، خشک، تهویه شده باشد.
8. برای جلوگیری از شکستن پوسته سیم سنسور باید در فرآیند نصب توجه شود.
9. هنگام نصب سیم سنسور، فاصله از دیوار استخر باید حداقل 10 سانتی متر بالاتر باشد، در غیر این صورت اندازه گیری دقیق نخواهد بود.
10. خط زمین کل ساختار PTFE و سطح میله باید با رسانه اندازه گیری شده هدایت شود. در غیر این صورت اندازه گیری دقیق نخواهد بود.
11. محل نصب باید اقدامات موثر حفاظت از صاعقه را انجام دهد.
12. محفظه هر فرستنده در این سری باید به زمین باشد. مقاومت زمین باید کمتر از 4Ω باشد.
13. مانع ایمنی باید دارای گواهینامه ضد انفجار باشد. الزامات نصب آن باید از الزامات دستورالعمل پیروی کند.
14. هنگامی که فرستنده به منطقه "0" استفاده می شود به ترانسفورماتور قدرت مانع باید الزامات GB3836.4-2000 NO را برآورده کند. 8.1.

متر سطح سیالات Kacise از جنس فولاد ضد زنگ 316 یا مواد PTFE با کیفیت بالا ساخته شده است که دوام و عملکرد طولانی مدت را تضمین می کند. برای استفاده در سناریوها و کاربردهای مختلف مانند سنسور سطح روغن خازنی برای کامیون ها و تانک های صنعتی مناسب است.

این محصول دارای دقت ± 2٪، ± 5٪ و رانش دما ≤0.02٪ FS/℃ (محدوده 0 ~ 70 ℃) است. این می تواند دمای ذخیره سازی -55 ℃ ~ 125 ℃ و دمای کاوشگر -50 ~ 250 ℃ را تحمل کند و برای استفاده در محیط های صنعتی خشن ایده آل است.

متر سطح سیال Kacise برای طیف گسترده ای از کاربردها مانند نظارت بر سطح سوخت در کامیون ها، اندازه گیری سطح روغن در مخازن صنعتی و سایر کاربردهای اندازه گیری سطح سیال عالی است. فناوری حسگر سوخت خازنی آن اندازه گیری دقیق و قابل اعتماد را در همه حالات تضمین می کند.

متر سطح سیال ما دارای ولتاژ منبع تغذیه 2 تا 28 VDC است (و باید از سد ایمنی تغذیه شود). محدوده دمای پروب 50-~250 ℃ با دقت ± 2٪، ± 5٪ است. محدوده این محصول 0.01 ~ 30 M است و دارای محدوده دمای ذخیره سازی -55 ℃ ~ 125 ℃ است.

به یک سنسور سطح روغن خازنی سفارشی برای کامیون یا مخزن صنعتی خود نیاز دارید؟ بیشتر از Kacise نگاه نکنید! امروز با ما تماس بگیرید تا درباره خدمات سفارشی سازی محصول ما بیشتر بدانید.

• کمک نصب
• آموزش استفاده و نگهداری محصول
• خدمات تعمیر و نگهداری
• خدمات کالیبراسیون
• مشکلات فنی و پشتیبانی
• ارتقاء و بهبود محصول

بسته بندی محصول:

محصول Fluid Level Meter در جعبه ای با بالشتک مناسب بسته بندی می شود تا از آسیب در حین حمل و نقل جلوگیری شود. این بسته همچنین شامل یک کتابچه راهنمای دستورالعمل و هرگونه سخت افزار نصب ضروری است.

حمل و نقل:

محصول Fluid Level Meter از طریق حمل و نقل استاندارد زمینی ارسال خواهد شد. مشتریان می توانند انتظار داشته باشند که محصول ظرف 5 تا 7 روز کاری پس از ثبت سفارش تحویل داده شود.
