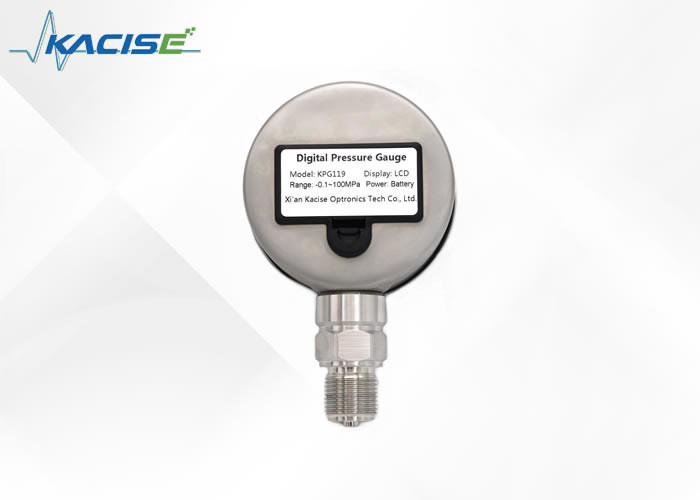

فشارسنج دیجیتال KPG119
1-مقدمه
گیج فشار دیجیتال از عناصر حساس به فشار سیلیکونی پراکنده با دقت بالا استفاده می کند و قسمت مدار از یک تراشه پردازش AD اختصاصی 24 بیتی و یک MCU درجه صنعتی استفاده می کند که برای نظارت در زمان واقعی یا کالیبراسیون اندازه گیری فشار میدان مناسب است.
دستورالعمل های عملیاتی حاوی اطلاعات مهم و الزامات عملکرد ایمن برای گیج فشار دیجیتال است.
گیج فشار دیجیتال باید در محدوده کاربردی خود استفاده شود و با مقررات مربوط به پیشگیری از تصادفات و مقررات ایمنی عمومی مطابقت داشته باشد.
قبل از استفاده از فشارسنج، اپراتور باید دستورالعمل های عملیاتی را به دقت مطالعه و درک کند.
سازنده هیچ مسئولیتی در قبال آسیب های ناشی از استفاده از محصولاتی که با کاربرد مورد نظر مطابقت ندارند، رعایت نکردن دستورالعمل های عملیاتی، تعیین تکنسین های غیرمجاز یا افراد غیرمجاز برای تعمیر گیج فشار دیجیتال ندارد.
2. ابعاد
3. مشخصات فنی
| محدوده اندازه گیری |
-0.1 ~ 100MPa |
| اضافه بار |
2 برابر مقیاس کامل |
| دقت |
فشار |
± 0.16% FS، ± 0.25% FS، ± 0.4% FS |
| دما |
± 2 ℃ |

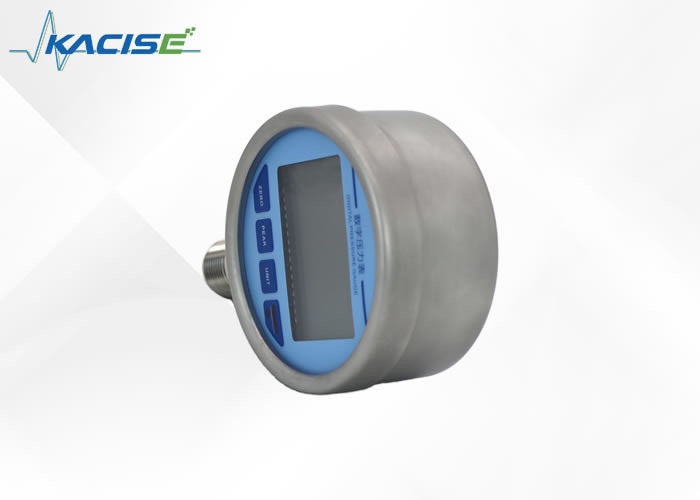

| نمایش |
LCD بزرگ با نور پس زمینه |
| قطعنامه |
4 1/2 بیت |
| دمای جبران |
0 ~ 50 ℃ |
| دمای محیط |
-10 ~ 60 درجه سانتیگراد |
| دمای متوسط |
-20 تا 80 درجه سانتیگراد |
| دمای ذخیره سازی |
-20 تا 60 درجه سانتیگراد |
| منبع تغذیه |
دو عدد باتری قلمی (3 ولت) |
| مصرف جاری |
<1.9mA (نور پس زمینه خاموش) |
| جنس بدنه |
فولاد ضد زنگ 304 (کانکتور محفظه/فشار) |

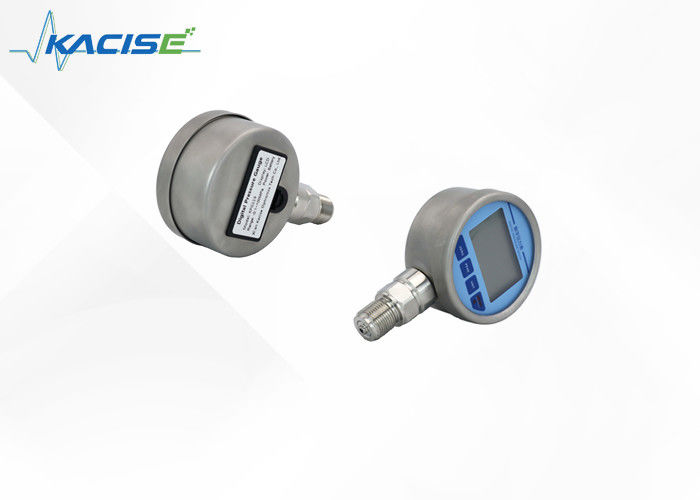

| مواد دیافراگم حسگر فشار |
فولاد ضد زنگ 316 لیتر |
| مواد حلقه آب بندی |
فلورو لاستیک |
| محافظ بدنه |
IP65 |
| عملکرد منو |
تنظیم مجدد نقطه صفر، نمایشگر حداکثر/حداقل مقدار، سوئیچینگ واحد، نمایشگر دمای محیط، نمایشگر نوار پیشرفت فشار، نمایشگر قدرت. |
4. عملکرد و عملیات
4.1 تنظیم صفر
فشار طولانی: از فشار فعلی به عنوان نقطه صفر اندازه گیری استفاده کنید.
▶محدوده صفر کردن در 5٪ از مقیاس کامل است.
▶وقتی نقطه صفر نمایش داده شده منحرف شد، از تابع صفر کردن نقطه صفر استفاده کنید.
▶پیشنهاد می شود قبل از هر بار استفاده از عملکرد صفر کردن یک دکمه استفاده کنید.
4.2 مشاهده و پاک کردن اوج ارزش
فشار کوتاه: بین مقادیر حداکثر و حداقل سوئیچ کنید.
فشار طولانی: مقدار حداکثر یا حداقل را پاک کنید.
4.3 سوئیچینگ واحد (psi، kPa، MPa، bar، kgf/cm2)
پرس کوتاه: چرخه در واحدهای فشار.
پس از روشن شدن واحد، مقدار اندازه گیری شده فشار معادل واحد مربوطه را نشان می دهد.
4.4 سوئیچ
فشار کوتاه: نور پس زمینه را روشن کنید، فشار طولانی: روشن/خاموش کنید.
5. نصب و راه اندازی
لطفا قبل از نصب گیج فشار دیجیتال یک روش آب بندی مناسب را انتخاب کنید.
اطمینان حاصل کنید که محیط اندازه گیری با مواد ابزار سازگار است.
▶به هیچ وجه به دیافراگم عنصر حساس داخل سوراخ القا کننده فشار دست نزنید.
▶از محفظه ابزار به عنوان گشتاور برای چرخاندن ابزار استفاده نکنید.
6. پشتیبانی و خدمات:
محصول گیج فشار دیجیتال دقیق با پشتیبانی فنی و بسته خدماتی جامع ارائه می شود تا اطمینان حاصل شود که مشتریان تجربه یکپارچه با محصول را دارند. تیم پشتیبانی فنی ما برای پاسخ به هرگونه سوال، عیب یابی هر گونه مشکل و ارائه راهنمایی در مورد استفاده از محصول در دسترس است. علاوه بر این، ما خدمات تعمیر و کالیبراسیون را ارائه می دهیم تا اطمینان حاصل شود که محصول دقت و قابلیت اطمینان خود را در طول زمان حفظ می کند. هدف ما ارائه بالاترین سطح پشتیبانی و خدمات به مشتریان است.
7. بسته بندی و حمل و نقل:
بسته بندی محصول:
گیج فشار دیجیتال دقیق در یک جعبه مقوایی محکم با درج فوم برای محافظت از گیج در هنگام حمل و نقل عرضه می شود. جعبه با برچسب نام محصول و مشخصات برای شناسایی آسان است
حمل و نقل:
این محصول از طریق حمل و نقل زمینی استاندارد در داخل ایالات متحده ارسال خواهد شد. زمان ارسال ممکن است بسته به مقصد متفاوت باشد، اما معمولاً 5 تا 12 روز کاری طول می کشد. حمل و نقل بین المللی در صورت درخواست در دسترس است، اما ممکن است هزینه های اضافی اعمال شود. محصول با دقت بسته بندی و ظرف 5 تا 7 روز کاری پس از دریافت سفارش ارسال می شود.
