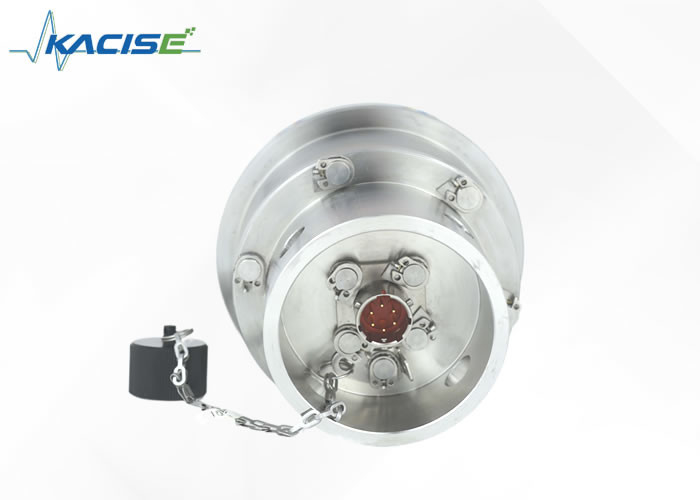

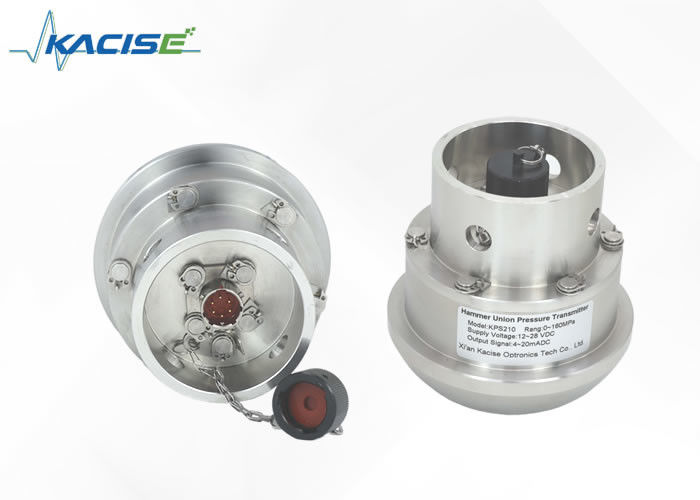

سنسور فشار KPS210 Hammer Union
1-مقدمه
فرستنده فشار بالا گیج کرنش KPS210 محصول جدیدی است که فناوری پیشرفته خارجی و فناوری ساخت سنسور داخلی را ادغام می کند. این تبلور دیگری از معرفی و هضم فناوری محصولات خارجی توسط شرکت ما است. سنسور وارداتی، با دقت بالا، فشار سنج مقاومت بزرگ و فناوری دیافراگم منحصر به فرد داخلی را اتخاذ می کند. محدوده اندازه گیری آن می تواند به 160Mpa برسد و دارای ویژگی های پاسخ بالا، دقت بالا، ساختار قوی، مقاومت در برابر خوردگی، مقاومت در برابر لرزش، عملکرد بالا و عملکرد هزینه بالا است.
این محصول به طور گسترده در تجهیزات حفاری در صنعت نفت، به ویژه برای اندازه گیری فشار بالا وسایل نقلیه شکستگی وارداتی و خودروهای سیمانی استفاده می شود. این فرستنده ترجیحی برای جایگزینی محصولات وارداتی است.
این نوع ضد انفجار الزامات استانداردهای GB3836.1-2010 و GB3836.4-2010 را برآورده می کند و گواهی ضد انفجار را اخذ کرده است. علامت ضد انفجار Ex ib IIB T6 Gb است.
محصول ضد انفجار برای مواردی که ممکن است گازهای انفجاری ظاهر شوند مناسب است. مناطق ضد انفجار مربوطه منطقه 1 و منطقه 2 هستند و گاز نماینده معمولی آن پروپان است.
2. بعد
3. پارامترهای فنی
| محدوده اندازه گیری |
0~30…160MPa |
| اضافه بار |
فشار 1.5 برابر در مقیاس کامل (حداکثر 160 مگا پاسکال) |
| غیر خطی بودن |
± 0.5% FS |
| خطای صفر |
± 1% FS |
| خطای برد کامل |
± 1% FS |
| مقاومت عایق |
250M℃@250V DC |
| دمای عملیاتی |
-30 تا 70 درجه سانتیگراد |
| نوع ضد انفجار |
-30 تا 60 درجه سانتیگراد |
| دمای ذخیره سازی |
-40 تا 70 درجه سانتیگراد |
| منبع تغذیه |
12 ~ 28 VDC |
| سیگنال خروجی |
4 تا 20 متر ADC (خط دوم) |
| مقاومت بار |
≤(U-12)/0.02Ω (خط دوم) |
| حفاظت از محوطه |
IP65 |
| اتصال برق |
پلاگین چهار هسته ای یا شش هسته ای |
| ایمنی ذاتی |
Ex ib IIB T6 Gb |
| پارامترهای ایمنی ذاتی |
Ui= 28VDC.Ii=200mA.Pi=1.4W.Ci=0.048μF,Li=0mH |
| پوشش الکترونیکی |
فولاد ضد زنگ 304 |
| پوشش سنسور (دیافراگم حساس به فشار) |
فولاد ضد زنگ 17-4PH |
| مهر و موم |
لاستیک نیتریل یا جوشکاری |
4. حمل و نقل، بسته بندی و ذخیره سازی
4.1 حمل و نقل
بررسی کنید که آیا ابزار در حین حمل و نقل آسیب دیده است یا خیر. اگر آسیب آشکار وجود دارد، لطفا با ما تماس بگیرید.
4.2 بسته بندی و ذخیره سازی
قبل از نصب بسته بندی را جدا نکنید.
4.3 شرایط مجاز برای نگهداری:
- دمای نگهداری: -40 ~ 70 درجه سانتیگراد
- رطوبت ذخیره سازی: 45٪ تا 75٪ رطوبت نسبی (بدون تراکم)
5. نصب و راه اندازی
عنصر حساس به فشار استفاده شده در این محصول فشار را از طریق دیافراگم حساس به فشار منتقل می کند. هر گونه تماس باعث آسیب به فرستنده می شود.
▶ به هیچ وجه داخل رابط فشار را لمس نکنید.
5.1 آماده سازی نصب
بررسی کنید که ظاهر فرستنده خوب است.
سطح آب بندی رابط فشار فرستنده تمیز و سالم است.
کاربرد محیط اندازه گیری شده را در نظر بگیرید.
دمای محیط و دمای متوسط باید مطابق با مشخصات فنی محصول باشد.
فضای کافی برای نصب ایمن برق وجود دارد.
5.2 روش نصب و آب بندی ترانسمیتر: Union 2”#1502
5.3 سیستم الکتریکی فرستنده
پلاگین تطبیق محصول یک پلاگین ضد آب است. برای اطمینان از سطح حفاظت محصول، حتماً کانکتور را در حین اتصال الکتریکی قفل کنید.
منبع تغذیه: برای جزئیات به برچسب محصول مراجعه کنید (منبع تغذیه باید الزامات استانداردهای مربوطه را برآورده کند و سیستم منبع تغذیه باید قابل اعتماد باشد.) فرستنده ذاتاً ایمن ضد انفجار با یک مانع ایمنی تغذیه می شود.
الزامات اتصال برق: کابلی با قطری انتخاب کنید که با گلند کابل دوشاخه مطابقت داشته باشد و گلدسته کابل و دوشاخه باید دست نخورده باشند.
الزامات اتصال برق: برای تعریف سیم کشی به برچسب محصول مراجعه کنید
تعریف پین محصول:
- A (قرمز): منبع تغذیه V﹢
- B (سیاه): خروجی سیگنال (سیستم دو سیم)
- ج: خالی
- د: خالی
- E (زرد): تنظیم مجدد + (کالیبراسیون)
- F (سفید): تنظیم مجدد - (کالیبراسیون)
5.4 فرستنده ایمنی ذاتی برای محیط گاز انفجاری از اقدامات احتیاطی استفاده کنید
هنگامی که از فرستنده های ذاتاً ایمن ضد انفجار در محیط های گاز انفجاری برای اتصال الکتریکی استفاده می شود، باید آنها را با موانع ایمنی ترکیب کرد تا یک سیستم ذاتاً ایمن ضد انفجار ایجاد شود. مانع ایمنی و منبع تغذیه در یک منطقه امن و فرستنده ذاتا ایمن در یک منطقه خطرناک قرار می گیرد. به زمین ایمن توجه کنید.
5.5 فرستنده ایمنی ذاتی برای محیط گاز انفجاری از اقدامات احتیاطی استفاده کنید
هنگامی که از فرستنده های ذاتاً ایمن ضد انفجار در محیط های گاز انفجاری برای اتصال الکتریکی استفاده می شود، باید آنها را با موانع ایمنی ترکیب کرد تا یک سیستم ذاتاً ایمن ضد انفجار ایجاد شود. موانع ایمنی و منابع تغذیه باید در منطقه امن و فرستنده های ذاتا ایمن باید در منطقه خطرناک قرار گیرند. به زمین ایمن توجه کنید.
خروجی دو سیمه 4~20mADC سیستم ذاتا ایمن به صورت زیر نشان داده شده است:
حداکثر ظرفیت مجاز توزیع شده Cc=Co-Ci، حداکثر مجاز اندوکتانس توزیع شده Lc=Lo-Li کابل اتصال سیستم بین فرستنده و مانع ایمنی.
حداکثر ظرفیت مجاز توزیع شده Cc=Co-Ci،
حداکثر اندوکتانس توزیع شده مجاز Lc=Lo-Li.
Co≥Ci+Cc Lo≥Li+Lc
Uo≤Ui Io≤Ii Po≤Pi
مانع ایمنی می تواند آزادانه توسط کاربر انتخاب شود، تا زمانی که پارامترها شرایط فوق را برآورده کنند و دارای گواهی ضد انفجار باشند. نصب و استفاده از مانع ایمنی باید طبق دستورالعمل دستورالعمل سد ایمنی انجام شود.
6. پشتیبانی و خدمات:
محصول سنسور فشار دقیق ما با پشتیبانی فنی و خدمات جامع ارائه می شود تا اطمینان حاصل شود که بهترین تجربه را با محصول ما دارید. خدمات پشتیبانی ما شامل راهنمایی نصب، کمک به مشکل و مشاوره تعمیر و نگهداری محصول است. هدف ما این است که اطمینان حاصل کنیم که از محصول سنسور فشار دقیق ما بیشترین بهره را می برید و به نتایج دلخواه خود می رسید.
7. بسته بندی و حمل و نقل:
بسته بندی محصول:
- 1 سنسور فشار دقیق
- راهنمای کاربر
- لایه محافظ فوم
حمل و نقل:
- ارسال از طریق حمل و نقل زمینی استاندارد
- زمان مورد انتظار تحویل: 5-7 روز کاری
- اطلاعات پیگیری از طریق ایمیل ارائه خواهد شد
