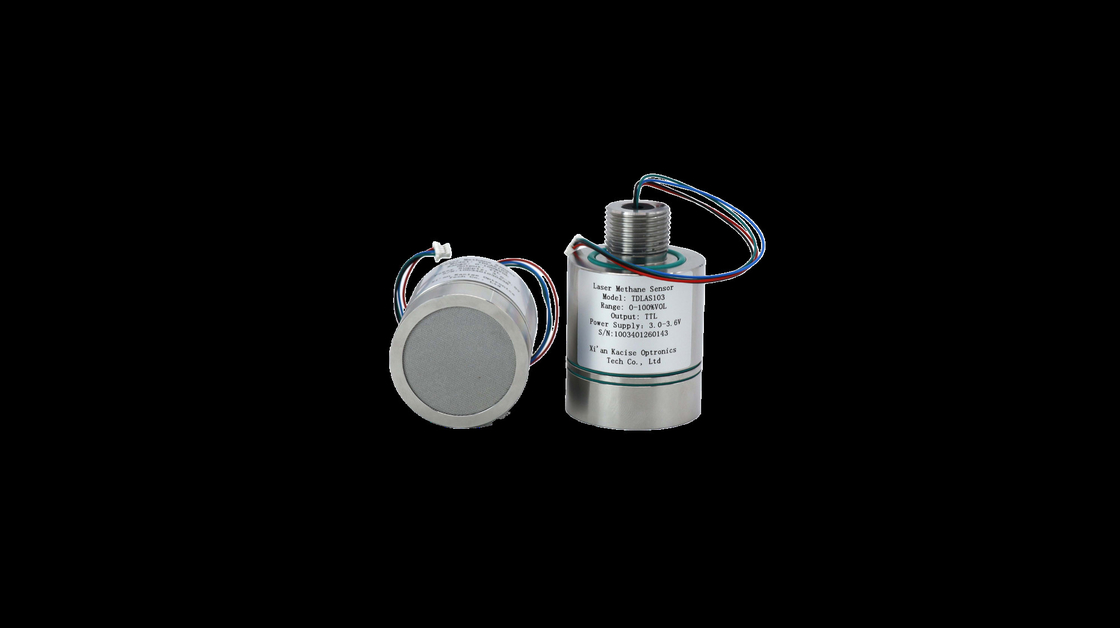

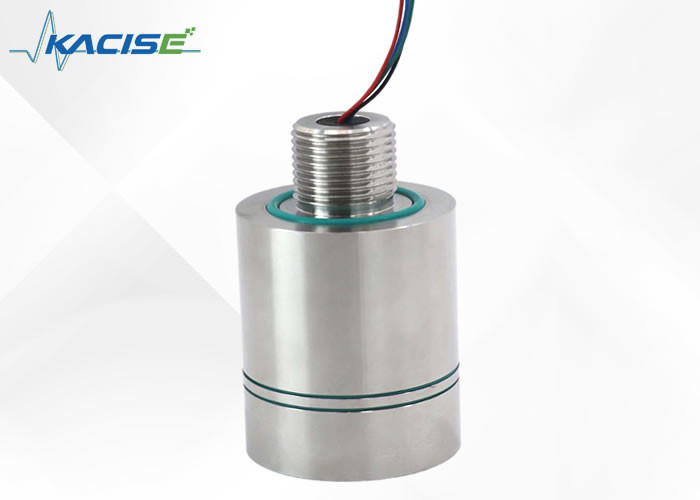

تشخیص لیزر متان فشرده / ایمنی صنعتی با محدودیت کم تشخیص 0.2% VOL

مقدمه

که با استفاده از TD-LAS توسعه یافته است، سنسور متان 3.3V به لیزر 1653.7nm متکی است تا متان را از طریق جذب متمایز "نشان انگشت" تشخیص دهد،مقاومت در برابر تداخل بخار آب یا سایر گازهابا ادغام تکنیک های جذب مستقیم و مدولاسیون طول موج با یک ساختار نوری نوع "N" ، مسیر جذب طولانی ، حساسیت بالا و دقت را به دست می آورد.ليزر با دماي پايين و فتو دتکتور، همراه با یک الگوریتم جبران دما، سازگاری با محیط زیست را افزایش می دهد.ویژگی های ارتباطی و نصب استاندارد آن را به طور گسترده ای برای نظارت بر متان در محیط های صنعتی سازگار می کند.، معدن و کاربردهای زیرزمینی.

ویژگی

•دقت تشخیص بالا

تکنولوژی مدولاسیون مستقیم و طول موج همراه با طراحی مسیر نوری تاشو، خطای اندازه گیری ≤±6٪ ارزش واقعی @ 25 °C

•سازگاری خوب با محیط زیست

الگوریتم اصلاح تعویض دمای گسترده، می تواند با -40 ~ +70 °C درخواست

•ضد تداخل قوی

تکنولوژی تشخیص جذب لیزر متان "نشان انگشت"، ضد مسمومیت، ضد بخار آب و سایر تداخلات گازی؛

•حفاظت ساختاری قوی

طراحی مواد فولاد ضد زنگ، با سطح ضد انفجار Exia IIC T6 Ga مطابقت دارد

•هزینه پایین

عمر طولانی، مصرف انرژی کم، طراحی ماژولار، آسان برای ادغام

ابعاد

پارامترهای فنی:

کاربردها:

a) سنسور به طور مداوم غلظت متان اندازه گیری شده، دمای اندازه گیری شده، فشار اندازه گیری شده، قدرت سیگنال لیزر،دمای کار لیزر و کد خطای از طریق پورت سریال استاندارد TTL

ب) دارای یک عملکرد خود آزمایشی است که می تواند تشخیص دهد که آیا لیزر، آشکارگر فوتو الکتریکی و سنسور ثبات ولتاژ طبیعی هستند، که به از بین بردن نقطه خطا کمک می کند.

رابط ارتباطی و تعریف

فرم رابط: SH1.0mm/4P

طول کابل: 200 میلی متر

پروتکل ارتباطات

(1) پیکربندی رابط ارتباطی

پورت سریال UART: نرخ باد: 115200، بیت داده: 8 بیت،

بیت توقف: 1 بیت، بیت برابری: بدون چک

(2) توصیف پروتکل ارتباطی

پس از روشن شدن سنسور ، از یک دوره پردازش اولیه (6-10s) عبور می کند و سپس به طور دوره ای (1Hz) خروجی یک رشته با طول ثابت را آغاز می کند. فرمت رشته در شکل بالا نشان داده شده است.

تجزیه رشته خروجی (نمونه):

A 000.00 + 24.0 + 1006.22 + 16.1 + 006.0 B 00 13

A: سر قاب

+00000: مقدار غلظت متان، دو عدد اعشاری محفوظ، واحد %vol

+240: دمای محیط، واحد °C؛

1006.22: فشار محیط، واحد hPa

16.1: شدت نور لیزر و محدوده موثر 3.6 21.6;

006.0: فاکتور بزرگ شدن، محدوده نرمال ۱.۰ تا ۱۲۶0;

00: کد خطای

01: سیگنال نوری غیرطبیعی؛ 02; دمای محیط یا فشار غیرطبیعی؛ سیگنال نوری بیش از حد قوی است؛ 04 دمای لیزر غیرطبیعی؛

05: سيگنال نور خيلي ضعيفه

13: xor کد چک

کد خطا

احتیاط ها

a) ولتاژ کاری سنسور 3.3V و سطح رابط سریال 3.3V است.

ب) سنسور شامل قطعات عینکی دقیق است، لطفا از برخورد خشونت آمیز اجتناب کنید.

ج) شرایط محیط کار: -40°C ~ +70°C

د) رطوبت نسبی 0-99٪ RH (غیر تهویه)

توجه: ولتاژ کاری سنسور 3.3V است. اتصال ولتاژ منبع برق بیش از 3.6VDC به سنسور برای جلوگیری از آسیب به سنسور ممنوع است.

پشتیبانی و خدمات

پشتیبانی فنی حسگر گاز شامل کمک های تخصصی برای عیب یابی و حل مشکلات، خدمات تعمیر و نگهداری است.و کالیبراسیون و آزمایش برای تضمین عملکرد دقیقما دستورالعمل ها و اسناد محصول را ارائه می دهیم، همراه با راهنمایی برای انتخاب و سفارشی سازی محصول. هدف ما ارائه پشتیبانی استثنایی است، اطمینان از کار موثر آشکارگرهای گاز شما.

بسته بندی و حمل:
بسته بندی محصول:
دستگاه حسگر گازی
راهنمای کاربری
تجهیزات نصب
گواهی کالیبراسیون
اطلاعات حمل و نقل
زمان تحویل: 5 تا 8 روز کاری
