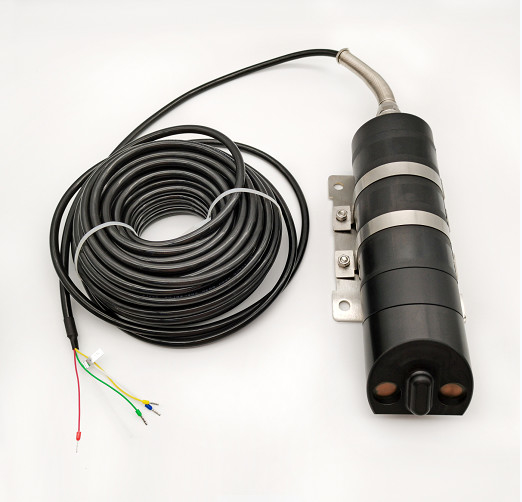

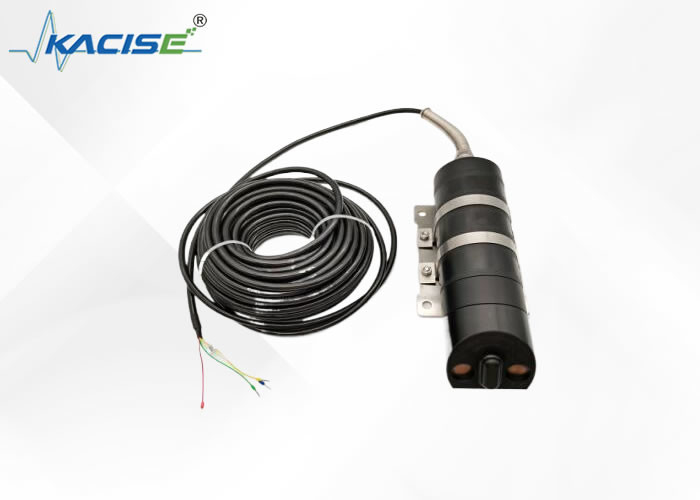

فلومتر داپلر اولتراسونیک با ±1% دقت نرخ جریان حفاظتی IP68 و منبع تغذیه 10.8VDC~26.4VDC برای نظارت بر سیل

فلومتر داپلر اولتراسونیک بر اساس اثر داپلر ساخته شده است. کاوشگر پرتوی از امواج اولتراسونیک را به صورت مایل به سمت بالا می فرستد. امواج اولتراسونیک در مایع منتشر می شود. سیال ممکن است حاوی ناخالصی هایی مانند حباب یا ذرات باشد (می توان در نظر گرفت که ناخالصی های موجود در سیال دارای سرعتی برابر با جریان آب هستند). هنگامی که امواج اولتراسونیک با ناخالصی های موجود در سیال تماس پیدا می کند، امواج اولتراسونیک منعکس شده یک تغییر فرکانس داپلر Δf ایجاد می کند. تغییر فرکانس داپلر Δf متناسب با سرعت جریان است. سرعت جریان سیال را می توان با اندازه گیری تغییر فرکانس داپلر Δf اندازه گیری کرد.

فلومتر داپلر اولتراسونیک دستگاهی است که برای اندازه گیری میزان جریان آب در لوله ها، کانال ها یا رودخانه ها استفاده می شود. این در درجه اول در چندین زمینه کلیدی استفاده می شود، از جمله:

• پایش بلایای سیل
• اندازه گیری تخلیه فاضلاب
• پایش رودخانه های طبیعی
• سیستم های آبرسانی و زهکشی شهری
• ردیابی تلفات و نفوذ آب
• کنترل فرآیند آبیاری
• مطالعات خور و جزر و مد
• و صرفه جویی در مصرف آب
• تحقیقات فرسایش سواحل
• نظارت بر جریان آبگذر
• ارزیابی زهکشی جاده
• مطالعات جریان کانال
• نظارت بر فرآیند رودخانه

سیم برق:

سیم قرمز متصل به قطب مثبت منبع تغذیه (12 ولت + یا 24 ولت +)؛

سیم سبز متصل به قطب منفی منبع تغذیه (12 ولت یا 24 ولت)؛

سیم سیگنال:

سیم سفید متصل به RS485A (T/R+)؛

سیم زرد متصل به RS485B (T/R-)؛

کانال هوای شفاف:

※باید بدون مانع با اتمسفر نگهداری شود و در هنگام نصب به محافظت توجه کنیدمخصوصاً هنگام عبور از لوله رزوه کشی، لازم است قبل از نخ کشی با چسب از آن محافظت شود تا از نفوذ آب جلوگیری شود. اگر ورود آب رخ دهد، ممکن است باعث خطای عمق آب و سایر پدیده ها شود.

مجرای هوای شفاف را نمی توان تا کرد و زاویه خمش در هنگام رزوه کشی لوله نمی تواند 90 درجه باشد.
