0.1s زمان پاسخ سریع TDLAS200 حسگر لیزری متان برای تشخیص CH4

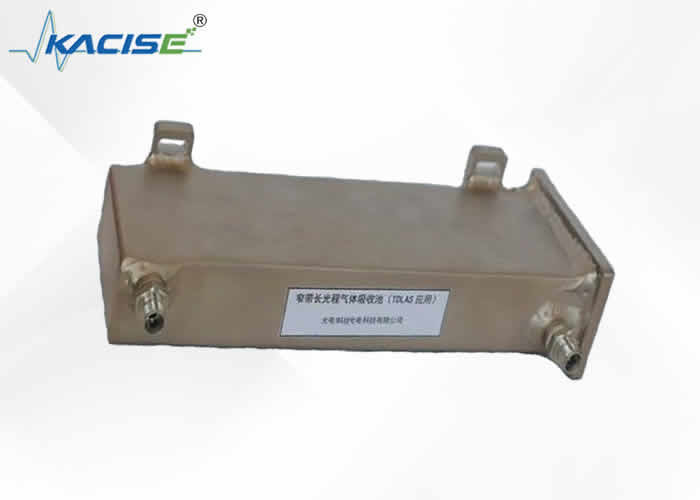

حسگر لیزری متان TDLAS200

مقدمه

ماژول تلمیتری گاز لیزر بر اساس تکنولوژی طیف سنجی جذب لیزر ساخته شده است.آن را یک پرتو لیزر از طول موج خاص را برای تشخیص اینکه آیا یک گاز هدف در محدوده مسیر نوری از لیزر، در نتیجه غلظت گاز هدف را بدست می آوریم.

ویژگی ها

• حساسيت بالا، فقط به گاز هدف پاسخ ميده
• سلول مرجع داخلی، می تواند به طور خودکار کالیبراسیون شود
• یکپارچه سازی آسان، رابط دیجیتال به طور مستقیم وضعیت و تمرکز را تولید می کند

اصول اندازه گیری

مولکول های متان نور طول موج خاصی را جذب می کنند

"مقدار نور جذب شده توسط یک محیط شفاف (ماس گاز متان) متناسب با ضخامت و غلظت جرم گاز است" قانون بیر-لامبرت

بر اساس اصول فیزیک فوق، یک پرتو نور با طول موج مشخص می تواند برای نفوذ به جرم گاز متان نشت شده استفاده شود. با توجه به درجه ضعف پرتو،غلظت متان در جرم گاز می تواند اندازه گیری شود، و فقط به متان پاسخ می دهد (انتخابی منحصر به فرد).

استفاده از یک سلول تشخیصی با بازتاب های متعدد و اجازه دادن به لیزر برای عبور مکرر از طریق گاز مورد اندازه گیری می تواند حساسیت تشخیص را چند برابر کند.

پارامترهای فنی

*1 لطفاً اطمینان حاصل کنید که ولتاژ ورودی قدرت ماژول کمتر از 5 ولت نیست

*2 توصیه انتخاب پمپ <500ml/min

ابعاد ماژول تشخیص

ابعاد میزبان ماژول تشخیص: 115×59×38mm (به استثنای کابل ها و کانکتورهای گاز)

توصیه می شود یک فیلتر هیدروفوبیک PTFE 0.45um در انتهای ورودی هوا اضافه شود؛ پمپ هوا و فیلتر خاموش کننده را در انتهای خروجی متصل کنید.
