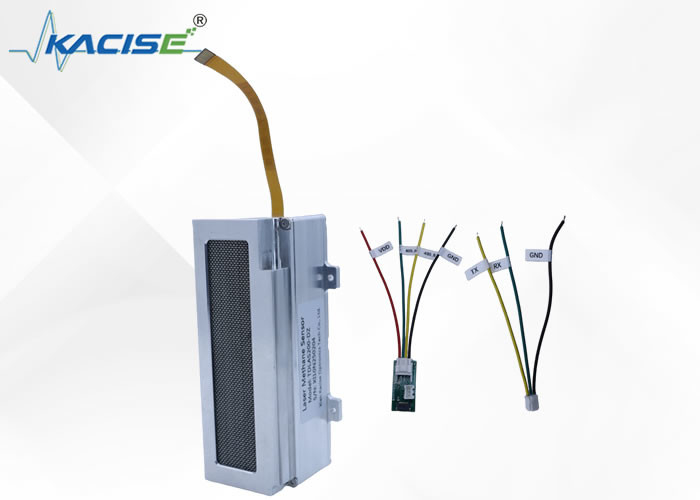

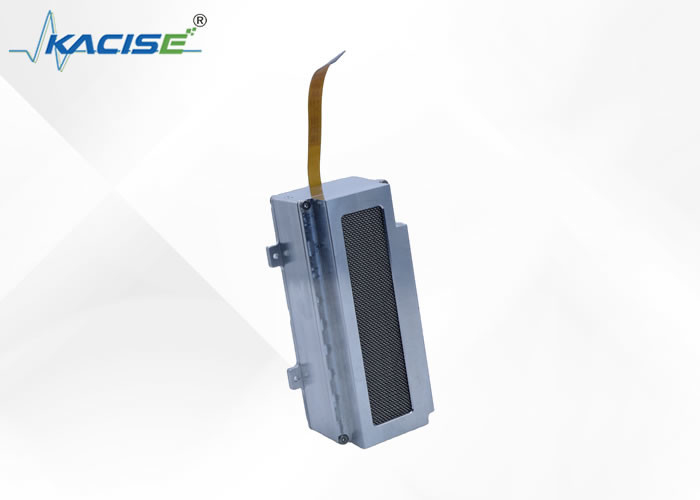

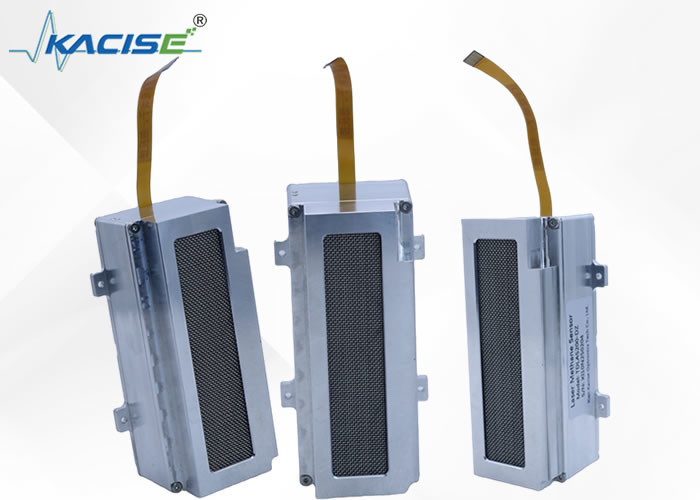

حسگر متان TDLAS200 با سلول تشخیص چندانظر

1مقدمه

حسگر متان KACISE TDLAS200 با سلول تشخیص چندانظر حساسیت را با اجازه دادن به لیزر برای عبور از طریق گاز چندین بار افزایش می دهد.آن را ارائه می دهد یک محدوده تشخیص از 0 ~ 5000ppm و یک زمان پاسخ از 0.1 ثانیه، اطمینان از اندازه گیری دقیق و قابل اعتماد. سنسور دارای یک طراحی جمع و جور و یک رابط دیجیتال برای ادغام آسان است. با محدوده دمای عملیاتی از -20 ~ 50 °C،برای محیط های مختلف مناسب استKACISE ترکیبی از تکنولوژی پیشرفته و دوام است، که این سنسور را به یک انتخاب قابل اعتماد برای تشخیص متان تبدیل می کند.

2ویژگی ها

1. حساسيت بالا، فقط به گاز هدف پاسخ ميده
2. سلول مرجع داخلی، می تواند به طور خودکار کالیبراسیون شود
3. یکپارچه سازی آسان، رابط دیجیتال به طور مستقیم وضعیت و تمرکز را تولید می کند

3اصول اندازه گیری

مولکول های متان نور طول موج خاصی را جذب می کنند
"مقدار نور جذب شده توسط یک محیط شفاف (ماس گاز متان) متناسب با ضخامت و غلظت جرم گاز است" قانون بیر-لامبرت
بر اساس اصول فیزیک فوق، یک پرتو نور با طول موج مشخص می تواند برای نفوذ به جرم گاز متان نشت شده استفاده شود. با توجه به درجه ضعف پرتو،غلظت متان در جرم گاز می تواند اندازه گیری شود، و فقط به متان پاسخ می دهد (انتخابی منحصر به فرد).
استفاده از یک سلول تشخیصی با بازتاب های متعدد و اجازه دادن به لیزر برای عبور مکرر از طریق گاز مورد اندازه گیری می تواند حساسیت تشخیص را چند برابر کند.

4پارامترهای فنی

*1 لطفاً اطمینان حاصل کنید که ولتاژ ورودی قدرت ماژول کمتر از 5 ولت نیست

*2 توصیه انتخاب پمپ <500ml/min

5ابعاد ماژول تشخیص

ابعاد میزبان ماژول تشخیص: 115×59×38mm (به استثنای کابل ها و کانکتورهای گاز)
